Замена аккумулятора Jazz UltraTab C1059-HL
Это руководство поможет пользователю эффективно удалить и заменить аккумулятор. Замена займет 20-30 минут. Однако, если следовать руководству точно, задача будет выполнена с минимальным повреждением устройства.
Шаг 1

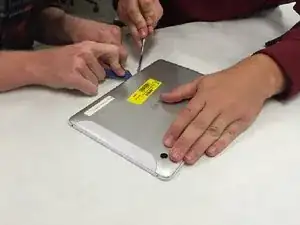

Удалите винты в четырех углах устройства.
Шаг 2

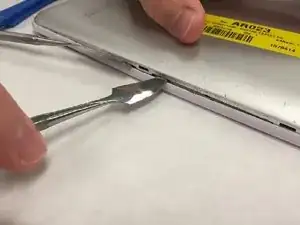

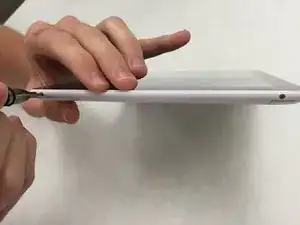

Используйте лопатку, чтобы отделить заднюю панель от корпуса планшета. Подденьте панель в разных местах вокруг устройства, чтобы отсоединить зажимы.
Шаг 3

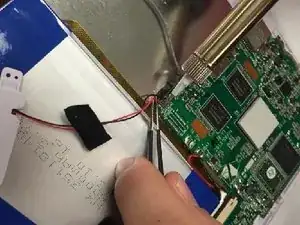

Используйте паяльник, чтобы отсоединить силовые кабели от аккумулятора. Силовой кабель показан в углу аккумулятора на изображении.
Шаг 4

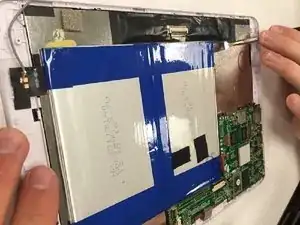

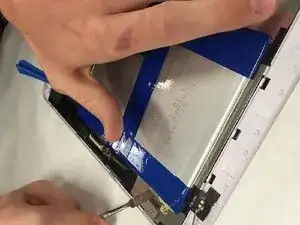

Используйте инструмент, чтобы осторожно поддеть аккумулятор от корпуса. Аккумулятор прикреплен с помощью клея. Медленно подденьте аккумулятор с той стороны, которая дальше от материнской платы.
Шаг 5

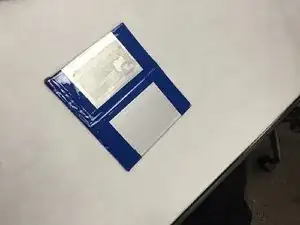

Вы успешно удалили аккумулятор. Установите новый аккумулятор на то же место. Припаяйте провода питания. Повторно наклейте ленту на прежнее место.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
