Замена экрана Jazz UltraTab C1059-HL
Это руководство проведёт пользователя через процедуру снятия и замены экрана. Эта замена занимает больше всего времени. Однако при точном соблюдении инструкций задача будет выполнена с минимальным риском повреждения устройства.
Шаг 1

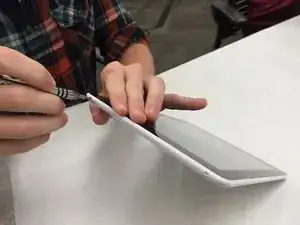

Первым шагом удалите винты с верхней и нижней частей устройства.
Шаг 2

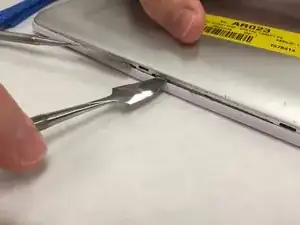

Снимите заднюю панель устройства.
Будьте осторожны, чтобы не сломать и не деформировать пластиковую крышку устройства.
Шаг 3

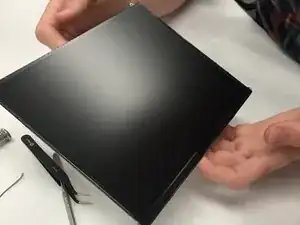

После снятия задней панели положите устройство экраном вниз на стол.
Шаг 4

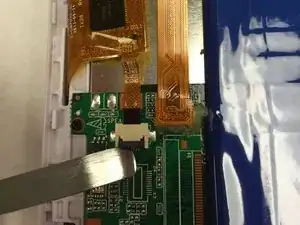

Снимите все плоские шлейфы, подключённые к плате.
Шаг 5

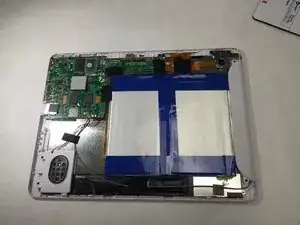

Снимите ленту вокруг аккумулятора.
Одна из этих полос ленты фиксирует соединение аккумулятора с основной платой.

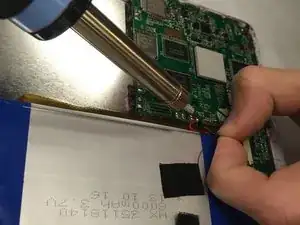

Используйте паяльник, чтобы отсоединить эти провода.
Для снятия аккумулятора потребуется инструмент для поддевания. Он хорошо приклеен.
Осторожно: не сгибайте аккумулятор при поддевании.
Шаг 6
После удаления аккумулятора обязательно снимите все плоские шлейфы, которые остались подключёнными.
Затем приступайте к откручиванию основной платы.
Шаг 7

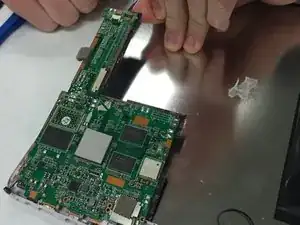

Снимите микросхему основной платы с устройства.
Шаг 8

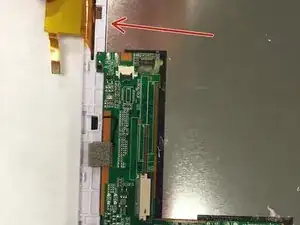

Ваша плата должна выглядеть так после снятия всех компонентов с панели экрана.
Шаг 9

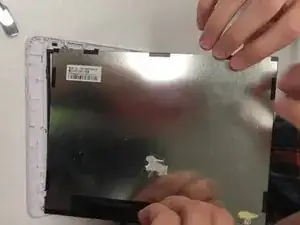

Отсоедините модуль дисплея от крышки экрана.
Шаг 10
Теперь вы можете заменить сломанный или повреждённый экран!
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
