Замена аккумулятора Digitac Jazz Ultratab C725
В данном руководстве описывается, как заменить литийионный аккумулятор на 3.7 В в Digitac Jazz Ultratab C725. Процедура извлечения аккумулятора для этого устройства требует правильного использования паяльника. Если вы не знакомы с пайкой, мы рекомендуем ознакомиться с этим руководством по пайке.
Шаг 1

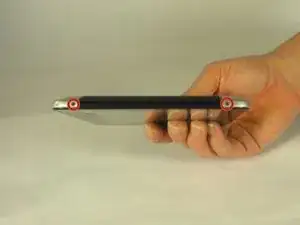

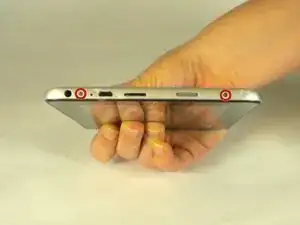

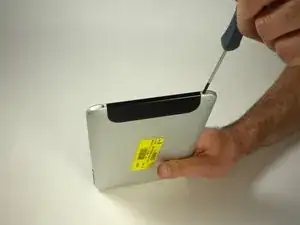

Найдите четыре винта с головкой Phillips размером 3.5 мм. Два винта находятся сверху и два винта снизу.
Удалите четыре винта отверткой Phillips #00.
Избегайте повреждения резьбы, откручивая винты с минимальным усилием. Повреждение может затруднить удаление винта.
Шаг 2

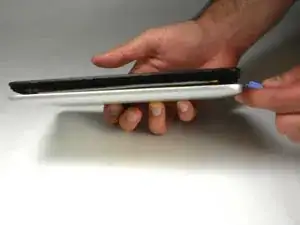

Переверните устройство так, чтобы длинная сторона без кнопок была обращена к вам.

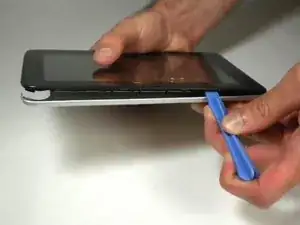

Вставьте пластиковый инструмент для открытия между серебристой задней панелью и экраном. С угла устройства с любой стороны подденьте шов устройства примерно на 2.5 см.

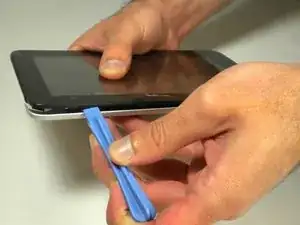

С помощью пластикового инструмента для открытия подденьте экран от задней панели.
Продолжайте поддевать экран от задней панели, пока они не отделятся.
При необходимости с помощью пластикового инструмента подденьте оставшиеся швы устройства.

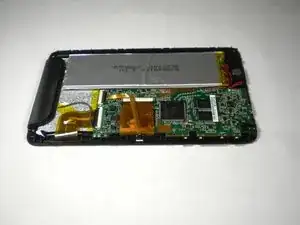

После того как экран ослабнет, тяните экран к себе. Поднимите его, чтобы избежать повреждения кнопок.
Шаг 3

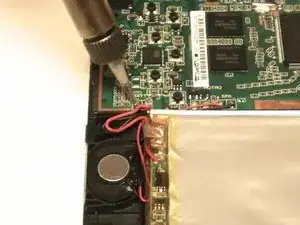

Используйте паяльник, чтобы расплавить припой, который соединяет провода аккумулятора с материнской платой.
Потяните провода, как только припой расплавится.
Шаг 4

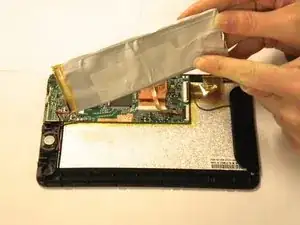

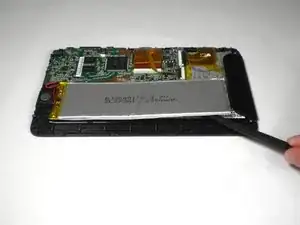

Отгибайте один из длинных краев аккумулятора.
С помощью плоской стороны лопатки вставьте ее под аккумулятор.
Ослабьте силу клея, проводя взад и вперед по аккумулятору.
Вытяните аккумулятор из устройства, как только он станет свободным.
Поврежденный аккумулятор представляет собой угрозу возгорания. Избегайте повреждения аккумулятора любыми способами.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
