Замена дигитайзера Jazz Ultratab C954

На верхней части планшета находятся два винта длиной 1 см, удерживающие заднюю крышку. Найдите эти винты и выкрутите их крестовой отвёрткой #0.

Теперь нужно отжать заднюю крышку от сенсорной панели. Для этого вставьте пластиковую лопатку в зазор. Затем последовательно обходите панель по периметру, пока крышка не освободится.

На верхней стороне планшета находятся кнопки, проходящие через заднюю крышку. Крышка при снятии должна сдвигаться вверх, чтобы не повредить кнопки.

Планшет должен выглядеть так после снятия задней крышки. Теперь можно приступать к ремонту. Следуйте соответствующему руководству для ремонта основных компонентов.

Чтобы снова закрепить заднюю крышку, начните со сдвига крышки на место, убедившись, что кнопки и динамик расположены в соответствующих отверстиях. Затем соедините две крышки, надавив, пока не услышите защёлкивающиеся пластиковые фиксаторы.

После соединения двух частей последним шагом вставьте обратно два винта длиной 1 см в верхней части планшета. Ваш планшет снова готов к использованию!

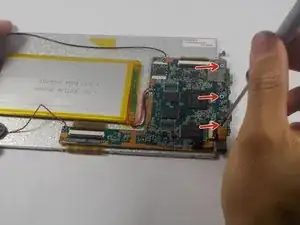

Первый шаг — снять плату с сенсорной панели. Для этого используйте крестовую отвёртку #0, чтобы выкрутить три винта длиной 1 см, крепящие плату к панели. Винты расположены в верхней части платы.

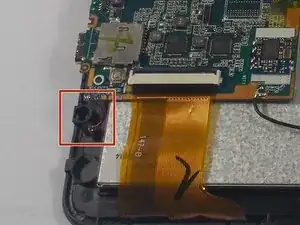

Теперь необходимо извлечь микрофон из его посадочного места. Микрофон находится в небольшом круглом отверстии, выделенном на фото. Если микрофон не выходит легко, для его удаления может потребоваться пинцет.

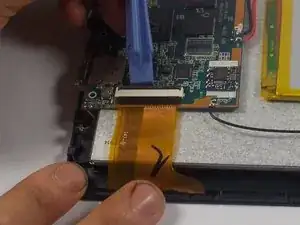

Между сенсорной панелью и платой проходит лентовый кабель. Его необходимо отсоединить от платы. Для этого используйте лопатку, чтобы приподнять защёлку на задней стороне разъёма. Это позволит вынуть провод и освободит сенсорную панель.

Когда сенсорная панель освобождена от всех электрических соединений, её можно снять со стекла и платы.

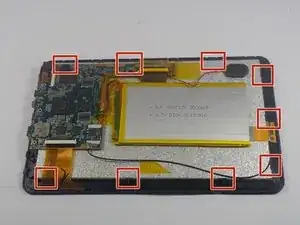

Экран прикреплён к сенсорной панели девятью пластиковыми защёлками. Эти защёлки отмечены кружками на фото. Чтобы снять защёлки, подденьте экран лопаткой и выведите его из сенсорной панели.

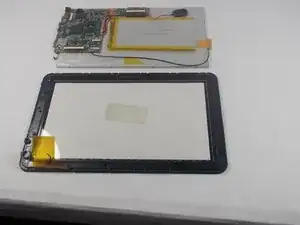

После удаления всех защёлок сенсорная панель полностью освободится и её можно снять со стекла и платы.

Теперь можно установить новую сенсорную панель на стекло и плату. Начните с прижатия экрана к новой сенсорной панели в тех же девяти местах, которые были отмечены ранее.

При сборке не забудьте вернуть микрофон, лентовый кабель и винты платы на их места, выполняя шаги в обратном порядке.
