Замена экрана Jazz UltraTab C855
Повреждение дисплея на цифровом устройстве — довольно распространённая ситуация. В следующем руководстве предложен метод замены разбитого сенсорного экрана. Процедура проста и написана для того, чтобы помочь Вам заменить дисплей в домашних условиях.
Некоторые из задач будут включать: удаление фрагментов разбитого экрана (здесь может потребоваться тепловая пушка), удаление кабелей дигитайзера, которые могут быть подключены к функциональным кнопкам, замену двухстороннего контакта, замену/переподключение кабелей дигитайзера и, наконец, повторную установку нового экрана дигитайзера.
Шаг 1
Удалите 4 внешние винта с помощью отвертки Phillips #000.
Шаг 2
Подденьте заднюю крышку с помощью синих пластиковых инструментов для открывания. Работайте вдоль шва, пока не сможете поддеть крышку пальцами и разъединить её.
Шаг 3
Удалите два кусочка скотча, удерживающих плоские кабели на материнской плате.
Шаг 4
Удалите 3 винта в верхней части материнской платы.
Шаг 5
Используя пластиковый поддевающий инструмент, откройте защёлку, удерживающую плоский кабель рядом с динамиком.
Выньте плоский кабель из разъёма на материнской плате.
Шаг 6
Используйте пластиковый поддевающий инструмент для отключения другого плоского кабеля от материнской платы. Этот кабель принадлежит камерам устройства.
Шаг 7
Отключите большой плоский кабель от материнской платы. Для этого разблокируйте защёлки с каждой стороны разъёма.
При работе с электроникой важно использовать инструмент, безопасный для ESD, чтобы избежать случайного повреждения устройства. Следует использовать обычный чёрный нейлоновый поддевающий инструмент или пластиковый инструмент для открывания, когда это возможно.
Шаг 8
Отрежьте два комплекта проводов, прикрепленных к материнской плате. Обрезайте провода как можно ближе к плате. Это оставит достаточно длины для повторного подключения проводов к новой плате.
Пропустите этот шаг, если Вы только снимаете материнскую плату для замены экрана.
Во время сборки мы рекомендуем паять или обжимать провода вдали от контактов материнской платы. Следует избегать пайки непосредственно на материнской плате, если это абсолютно не необходимо. Чтобы узнать больше о пайке, ознакомьтесь с руководством по пайке iFixit.
Шаг 9

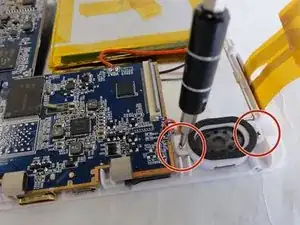

Удалите два винта, удерживающие динамик, с помощью отвертки Phillips #000.
Удалите динамик и отложите его в сторону.
Шаг 10
Осторожно подденьте дисплей от 9 белых защелок, которые удерживают дисплей на экране.
Возможно, Вам также потребуется отогнуть кусочек скотча с одной стороны, чтобы полностью удалить сборку.
Будьте осторожны при удалении экрана. Разбитый экран может производить осколки стекла.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
