Замена порта зарядки Digitac Jazz Ultratab C725

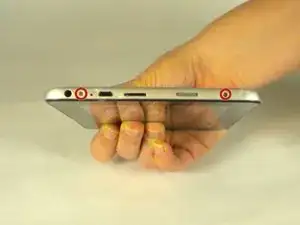

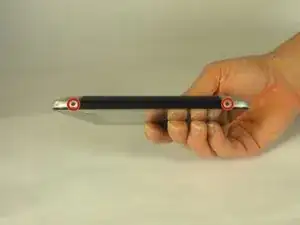

Найдите четыре винта с крестообразной головкой на 3,5 мм, которые удерживают серебряную заднюю панель и экран вместе. Два винта находятся сверху и еще два - снизу.

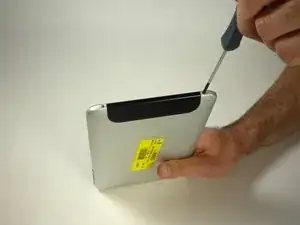

Удалите все четыре винта с помощью отвертки Phillips #00.

Убирайте винты с минимальным усилием. Удаление винта будет более сложным в случае повреждения резьбы.

Переверните устройство так, чтобы длинная сторона без кнопок была обращена к вам.

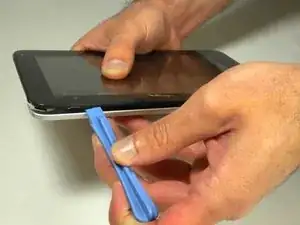

Вставьте пластиковый инструмент для открытия между серебряной задней панелью и экраном. С угла устройства с обеих сторон подденьте шов на расстоянии примерно 2.5 см.

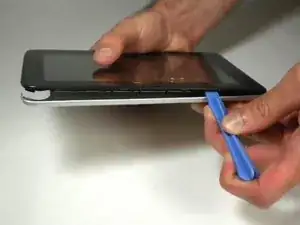

С помощью пластикового инструмента для открытия подденьте экран от задней панели.

Продолжайте поддевать экран от задней панели, пока они не разделятся.

При необходимости с помощью пластикового инструмента для открытия подденьте оставшиеся швы устройства.

После того как экран освободится, тяните его к себе. Поднимите его, чтобы избежать повреждения кнопок.

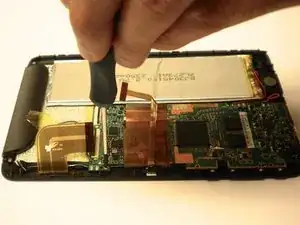

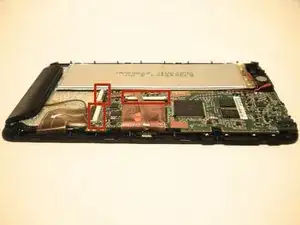

Найдите три черные зажимы на материнской плате, которые удерживают кабели данных.

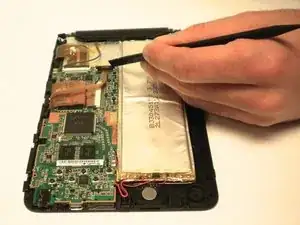

Используя лопатку, поднимите черные зажимы под углом 90 градусов.

Выньте кабели данных, как только зажимы подняты под углом 90 градусов.

Повторите это для всех 3 зажимов.

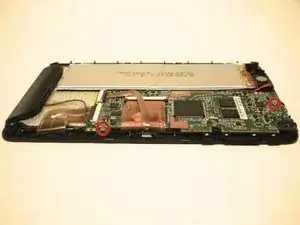

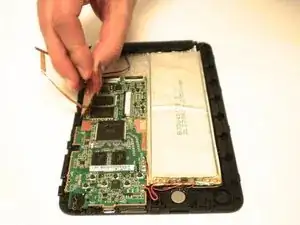

Найдите два винта с крестообразной головкой на 4.0 мм, которые удерживают материнскую плату на месте.

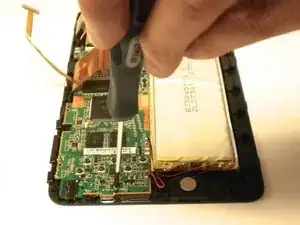

Используйте отвертку Phillips #00, чтобы удалить оба винта.

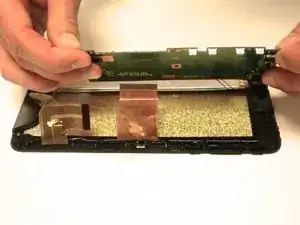

Материнская плата теперь должна быть свободной.

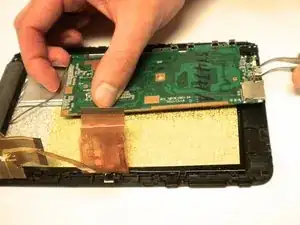

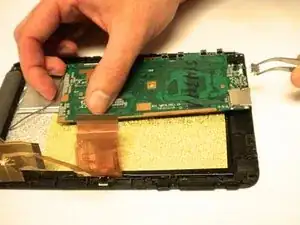

Чтобы получить доступ к порту зарядки, переверните материнскую плату.Перевод руководства с ifixit.com
