Замена динамика Jazz UltraTab C1059-HL
Этот гид поможет пользователю эффективно удалить и заменить динамик. Выполнение этой замены займет около 15-20 минут. Однако, если следовать инструкции точно, задача будет выполнена с минимальным повреждением устройства.
Шаг 1
Начните с удаления задней панели.
Удалите 4 винта, удерживающих устройство: два с левой стороны и два с правой стороны.

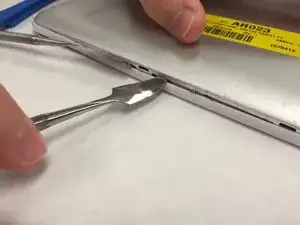

С помощью металлической лопатки осторожно подденьте корпус.
После удаления винтов корпус скреплен защелками по внешнему краю алюминиевой задней панели.
Удаление этих защелок может потребовать немалой силы. Будьте осторожны, чтобы не повредить пластиковый край устройства.
Шаг 2
Поместите устройство на стол экраном вниз.
Шаг 3

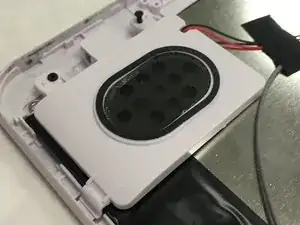

Это динамик.
Удалите два черных винта.
Шаг 4
Снимите черную ленту с проводов.
Сохраните эту ленту, она понадобится для сборки.
Шаг 5
С помощью паяльника нагрейте место, где провода динамика соединяются с основной платой.
Удалите провода динамика, когда припой расплавится.
Не забудьте запомнить, где каждый провод подключен. При повторной установке динамика важно, чтобы провода были присоединены к тому же месту.
Шаг 6

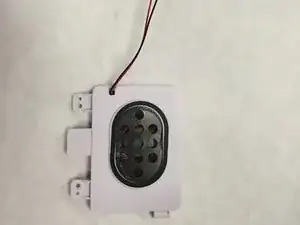

Удалите динамик.
Замените динамик, следуя этим шагам в обратном порядке.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
