Замена экрана DigiLand DL801W
Будьте осторожны при выполнении инструкций и выполняйте шаги, перечисленные в этом руководстве. Если компонент не выходит плавно, убедитесь, что все винты, которые требуется удалить, действительно удалены. При снятии экрана или работе вблизи него следите за гибкими кабелями, чтобы не повредить их.
Шаг 1
Перед открытием планшета DigiLand убедитесь, что MicroSD карта извлечена.

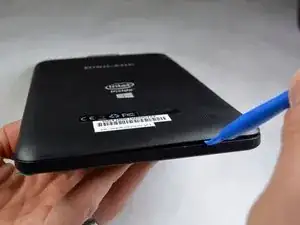

Держите планшет в одной руке (не в основной), так чтобы нижний край планшета был обращён к вам, а задняя панель — вверх.
Используя синюю пластиковую лопаточку, аккуратно вставьте инструмент между задней панелью и корпусом.
Продвигаясь по краю планшета, аккуратно подденьте заднюю панель. По мере продвижения вы услышите щелчки.
Шаг 2
После снятия задней панели лучше отложить её в безопасное место.

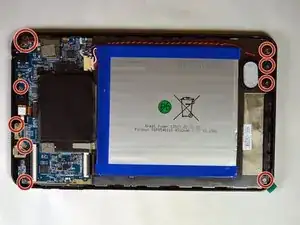

С помощью отвертки J000 открутите 10 винтов на задней панели. Когда планшет ориентирован как на фото, слева — 6 винтов, справа — 4 винта. Отложите винты в безопасное место для повторной установки.
Шаг 3

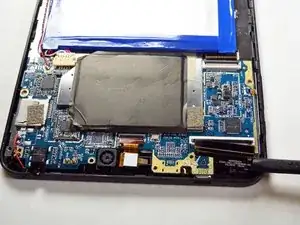

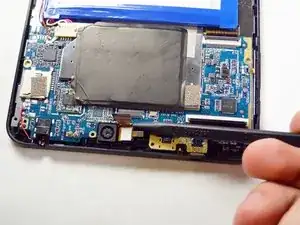

Отключите все провода, подключённые к материнской плате.
Будьте осторожны, чтобы не повредить провода. В случае повреждения планшет может некорректно работать после ремонта.
Шаг 4
Следите, чтобы не повредить материнскую плату и компоненты.

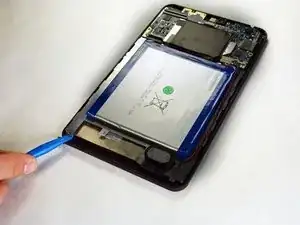

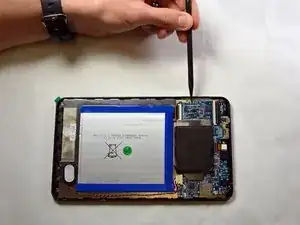

После удаления всех винтов и отключения проводов используйте синюю пластиковую лопаточку и, начиная снизу рядом с аккумулятором, аккуратно приподнимите заднюю металлическую пластину вместе с материнской платой. Отложите их в безопасное место.
Шаг 5

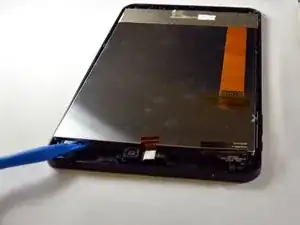

После снятия материнской платы извлеките ЖК-экран.
По периметру ЖК-экрана есть защёлки. Используйте лопаточку для помощи при снятии.
Шаг 6

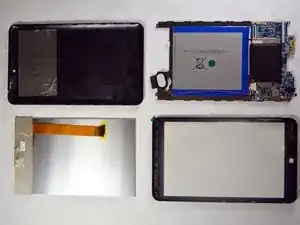

После снятия ЖК-экрана у вас должно остаться четыре основных компонента: задняя крышка, материнская плата со креплением, ЖК-экран и передняя панель.
Экран прикреплён к передней панели. Аккуратно удалите треснувший экран. Экран закреплён с помощью клея.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
