Замена антенны Jazz UltraTab C1059-HL
Данное руководство поможет пользователю эффективно удалить и заменить антенну. Процесс замены займет 20-30 минут. Однако, если следовать инструкции строго, задача будет выполнена с минимальным повреждением устройства.
Шаг 1

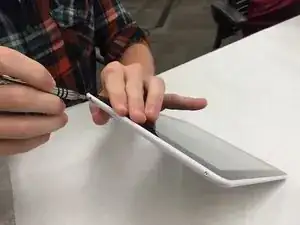

Первый шаг — удалить винты с верхней и нижней частей устройства.
Шаг 2

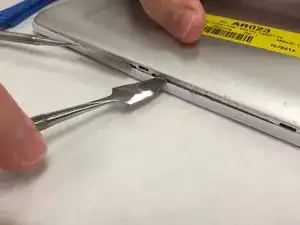

Снимите заднюю панель устройства.
Шаг 3

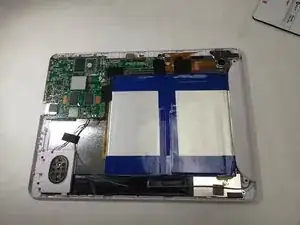

После снятия задней панели положите устройство экраном вниз на стол.
Шаг 4

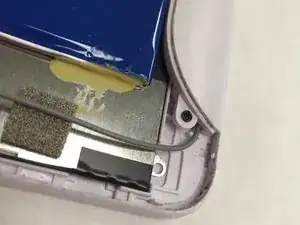

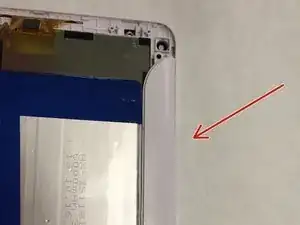

Определите крышку антенны на верхней части устройства.
Шаг 5

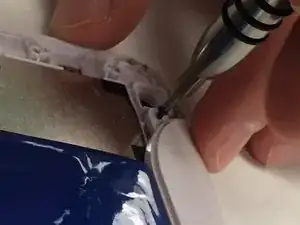

Удалите два винта, крепящих крышку антенны.
Шаг 6

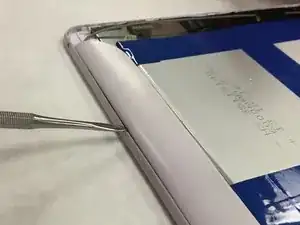

Используйте инструмент для поддевания, чтобы снять пластиковую деталь с антенны.
Шаг 7
Определите антенну как серый кабель, который выходит из пластиковой крышки.
Шаг 8

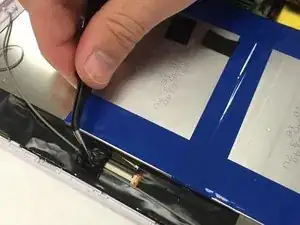

Удалите все кусочки клейкой ленты с антеннного кабеля.
Шаг 9
После того как клейкая лента будет удалена, аккуратно вытащите компонент антенны.
Шаг 10

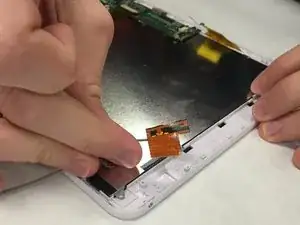

Антенна будет подключена к чипу в вашем устройстве. Будьте осторожны, чтобы не оторвать.

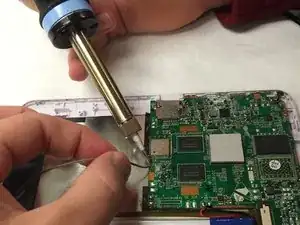

Отпаяйте провод, который подключен к чипу, чтобы можно было снять компонент антенны.
После этого вы можете заменить старую антенну на новую!
Заключение
Чтобы собрать устройство, выполняйте эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
