Замена ЖК-экрана DigiLand DL8006
В этом руководстве показано, как заменить экран DigiLand DL8006. Если ваше устройство не включается, не реагирует на прикосновения или вы наблюдаете полосы, чёрные пятна, мерцание экрана или изменённые цвета на дисплее, возможно, потребуется заменить ЖК-экран. Для выполнения этого руководства необходимо предварительно извлечь аккумулятор и материнскую плату: см. наши другие руководства, если вы не уверены, как выполнить эти шаги.
Шаг 1
Положите устройство лицевой стороной вниз, чтобы задняя крышка была сверху.

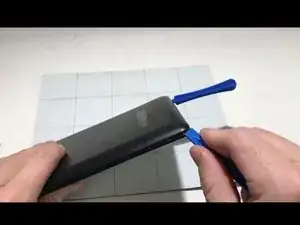

С помощью монтажного инструмента аккуратно подденьте края задней крышки, чтобы снять её с корпуса. Медленно обойдите устройство по периметру, пока панель не отойдёт.
После снятия крышки удалите серебристую/металлизированную ленту на нижнем конце планшета.
Шаг 2

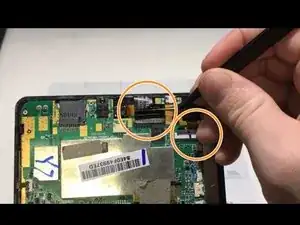

Отсоедините красно-чёрный провод, соединяющий материнскую плату и нижнюю часть планшета.

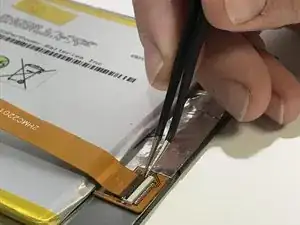

Снимите шлейф, проходящий над батареей. Для этого подденьте фиксатор ZIF-разъёма вверх, затем вытяните кабель из разъёма.
Шаг 3

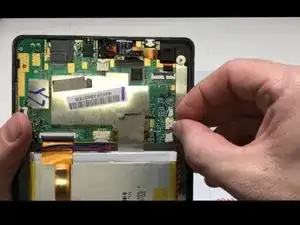

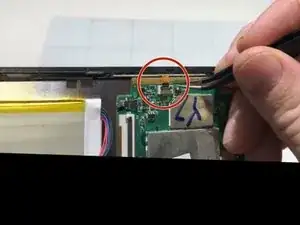

Отсоедините красно-чёрный провод, соединяющий материнскую плату и камеру. Этот провод находится в верхней части устройства.

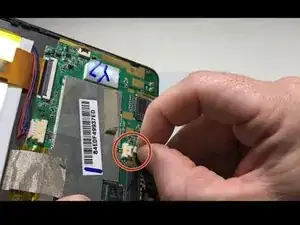

Отсоедините красно-синий провод, соединяющий аккумулятор с материнской платой.
Снимите ленту, соединяющую тыльную сторону светодиодного экрана и материнскую плату.
Шаг 4

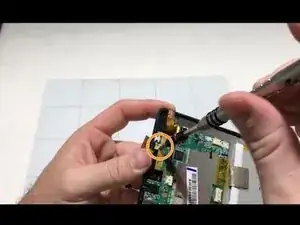

Отсоедините кабель, подключающий материнскую плату к левой стороне устройства.

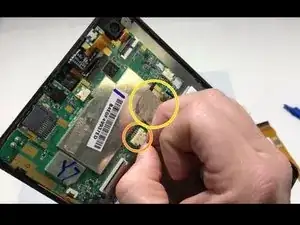

Отсоедините оба кабеля, соединяющие камеру с материнской платой.
Шаг 5

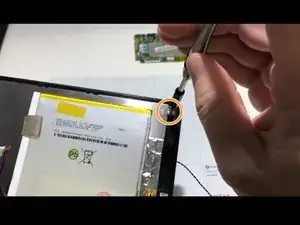

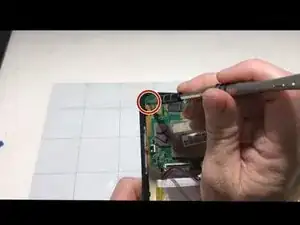

Выверните винт в левом углу материнской платы крестовой отвёрткой Phillips #0.
Выверните винт, расположенный под шлейфом, крестовой отвёрткой Phillips #0.

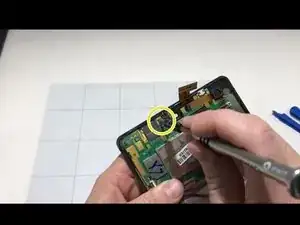

Выверните винт в верхней части материнской платы крестовой отвёрткой Phillips #0.
Шаг 6

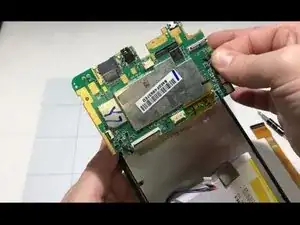

Осторожно поднимите материнскую плату из корпуса устройства и отложите в сторону.
Шаг 7

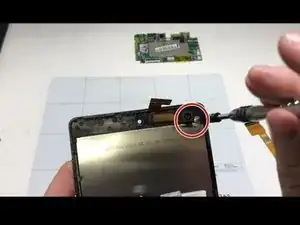

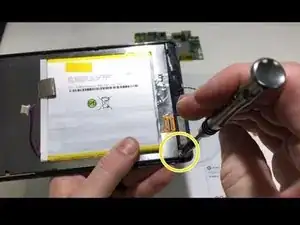

Выверните 3 винта, крепящие светодиодный экран, крестовой отвёрткой Phillips #0. Эти винты находятся в верхнем правом, нижнем правом и нижнем левом углах устройства.
Шаг 8

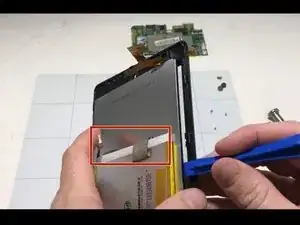

С помощью монтажного инструмента аккуратно разделите ЖК-экран и стекло сенсорного экрана.
Снимите аккумулятор, используя монтажный инструмент или удалив ленту на верхнем и нижнем конце батареи. После этого можно установить новый ЖК-экран.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
