Замена кнопки питания и регулировки громкости DigiLand DL801W
В этом руководстве показан процесс замены компонентов кнопки питания вашего DigiLand DL801W. Шагов довольно много, поэтому не спешите и следуйте им внимательно.
Примечание: Для успешного ремонта компонентов кнопки питания DigiLand DL801W требуется легкая пайка.
Шаг 1
Перед открытием планшета DigiLand убедитесь, что карта MicroSD извлечена.
Держите планшет в одной руке (не в основной), чтобы нижний край планшета был обращен к вам, а задняя сторона планшета была направлена вверх.

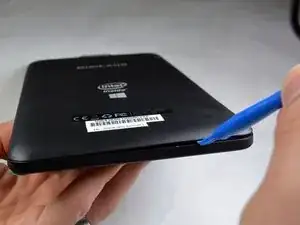

С помощью синего пластикового инструмента для вскрытия осторожно вставьте инструмент между задней панелью и основным корпусом.
Обходя край планшета, осторожно приподнимите заднюю панель. Во время этого процесса вы услышите щелчок.
Шаг 2

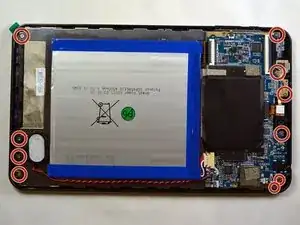

Удалите 10 винтов JIS #000 с задней стороны устройства.
Шаг 3

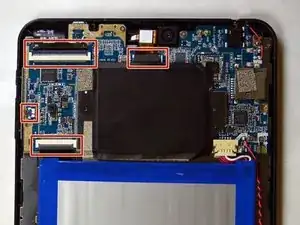

С помощью лопатки приподнимите крышки, фиксирующие четыре ZIF-разъема.
Для меньшей из четырех крышек может потребоваться использовать尖端 лопатки.
Используйте尖端 лопатки, чтобы отсоединить гибкие кабели от их ZIF-разъемов.
Будьте осторожны, чтобы не повредить провода. Если они повреждены, планшет может работать неправильно после ремонта.
Шаг 4

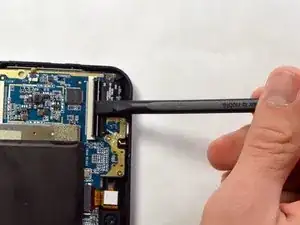

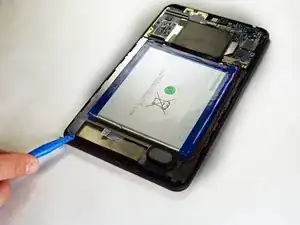

После удаления всех винтов и отключения проводов используйте синий пластиковый инструмент для вскрытия и начиная с нижней части рядом с аккумулятором, аккуратно приподнимите заднюю металлическую пластину и материнскую плату. Убедитесь, что они находятся в безопасном месте.
Шаг 5

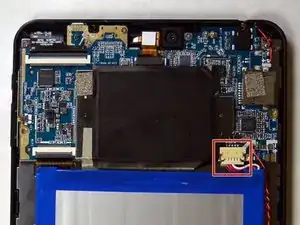

Отключите клемму аккумулятора с помощью черной лопатки.
После отключения аккумулятора материнская плата должна легко сняться с металлической задней пластины.

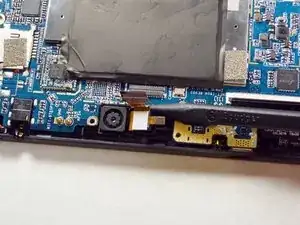

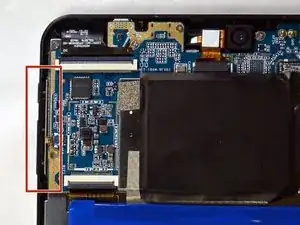

Теперь вы сможете снять сборку кнопки питания и регулировки громкости с помощью паяльника.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
