Замена микрофона DigiLand DL801W
Этот гид проведет вас через процесс замены микрофона вашего DigiLand DL801W. Будьте осторожны при выполнении шагов, указанных в этом руководстве. Если какой-либо компонент не снимается плавно, убедитесь, что все нужные винты были удалены.
Примечание: Для успешного ремонта микрофона DigiLand DL801W потребуется легкая пайка.
Шаг 1
Имейте в виду, что удаление задней панели планшета может привести к повреждению задней или передней панели.
Перед открытием вашего планшета DigiLand убедитесь, что карта MicroSD удалена.
Держите планшет в одной руке (не основной), чтобы нижний край планшета был обращен к вам, а задняя сторона планшета была направлена вверх.
Используя синий пластиковый инструмент для открытия, аккуратно вставьте инструмент между задней панелью и основным корпусом.
Обходя край планшета, аккуратно подденьте заднюю панель. По мере обхода вы услышите щелчок.
Шаг 2

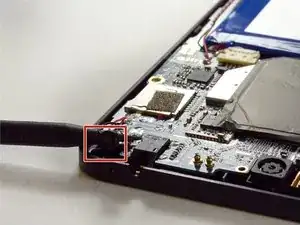

Используя черную лопатку, вставьте конец под красные и черные провода. Аккуратно поднимите микрофон из его гнезда.
На месте соединения красного и черного проводов с материнской платой используйте паяльник, чтобы удалить неисправный микрофон.
Если вы сняли микрофон и не можете вспомнить, какой провод куда подсоединялся, не беспокойтесь. Терминалы проводов на материнской плате обозначены знаком " + " и " - ".
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
