Замена материнской платы DigiLand DL8006

Планшеты

В этом руководстве показано, как заменить материнскую плату DigiLand DL8006. Если ваше устройство часто зависает и происходит блокировка системы, и вы установили, что это не связано с оперативной памятью, блоком питания или ЦП, вам может потребоваться заменить материнскую плату. Обязательно сохраните данные на отдельном устройстве, так как все локально хранящиеся данные будут удалены при замене материнской платы.

Шаг 1

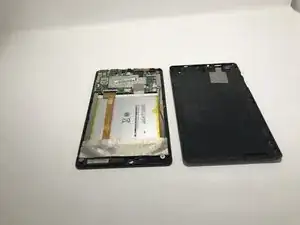

Удалите заднюю крышку планшета, чтобы открыть доступ к внутренним компонентам, используя пластиковый инструмент для открытия.

Шаг 2

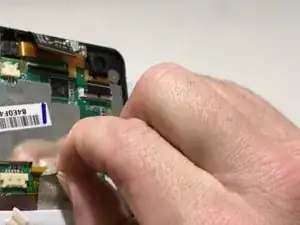

Отогните металлическую ленту, соединяющую материнскую плату с корпусом планшета, используя пальцы.

Шаг 3

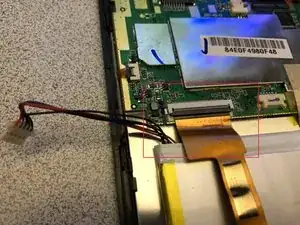

Отсоедините разъем батареи от материнской платы.

Если разъем застревает, можно аккуратно покачать его пальцами.

Если провода батареи находятся под лентой, сначала выполните шаг #4.

Шаг 4

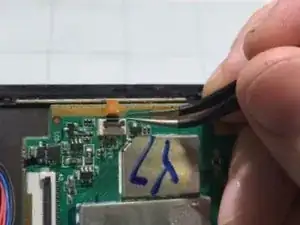

Откройте замковую вкладку ZIF-разъема и аккуратно удалите верхнюю часть кабеля от материнской платы с помощью пинцета.

Шаг 5

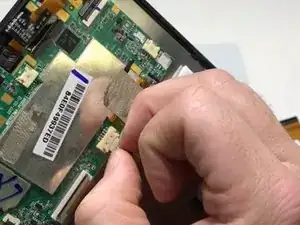

Отключите оставшиеся три ленты, открывая замковые вкладки ZIF-разъемов и аккуратно вытаскивая кабели.

Используйте пинцет для манипуляции с разъемами и лентами, чтобы избежать повреждений.

Шаг 6

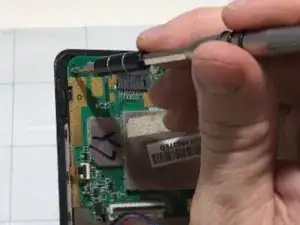

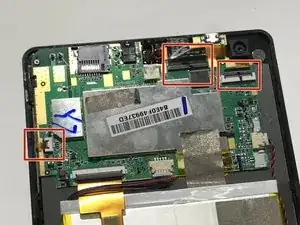

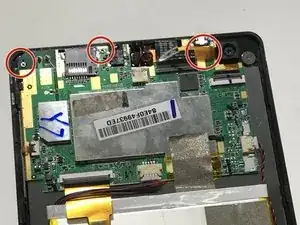

Снимите три крепежных винта с материнской платы с помощью отвертки Phillips #0.

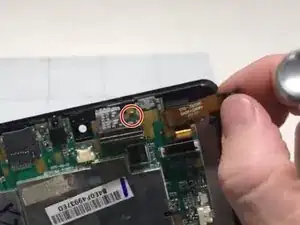

Один из винтов находится под лентой. Вам нужно аккуратно отогнуть кабель, чтобы получить к нему доступ (см. изображение 3).

Шаг 7

Аккуратно выньте материнскую плату из корпуса.

ЗаключениеПеревод руководства с ifixit.com
