Как отремонтировать зарядный адаптер Microsoft Surface Pro 3/4/5/6/7
Из-за особенностей конструкции разъем Microsoft Surface Pro (3 и более поздние версии) подвержен поломке. Положительные и отрицательные провода замыкаются, что делает адаптер непригодным для использования.
К счастью, схема хорошо спроектирована и может выдерживать короткое замыкание, поэтому достаточно устранить замыкание, чтобы адаптер снова заработал. Это простое решение!
Шаг 1

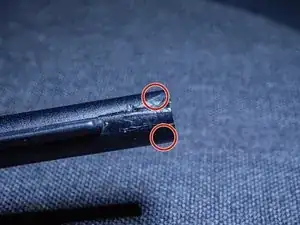

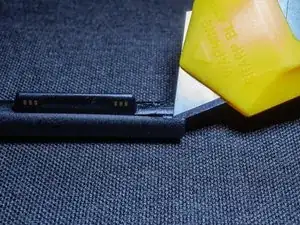

Откройте разъем, вставив лезвие в два отсека на конце.
Некоторые места приклеивания удерживают внешний корпус на разъеме.
Отделите клей с помощью лезвия и переходите к следующему шагу.
Шаг 2

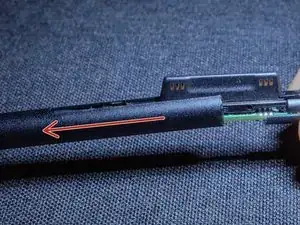

Сдвиньте внешний корпус разъема в сторону кабеля, чтобы открыть разъем.
Шаг 3

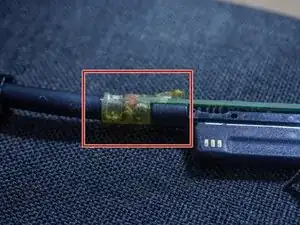

С помощью ножа или пинцета удалите смолу, чтобы открыть провода.
Будьте аккуратны!
Шаг 4

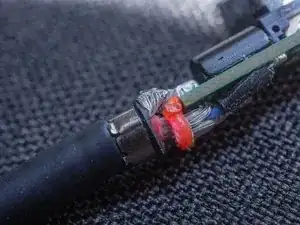

Microsoft вставила этот защитный разъем, чтобы предотвратить замыкание положительных и отрицательных проводников.
К сожалению, этого недостаточно во многих случаях. Мы заменим его на больший разъем на следующем шаге.

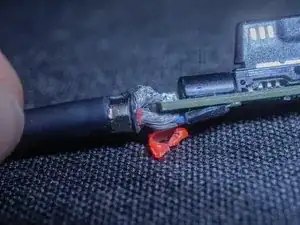

Удалите красный разъем.
Шаг 5

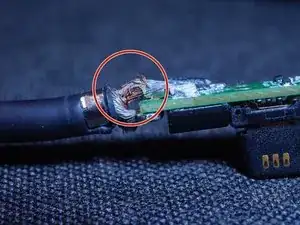

Вот оно, замыкание! Некоторые провода обгорели, если это не значительная часть, это можно проигнорировать.

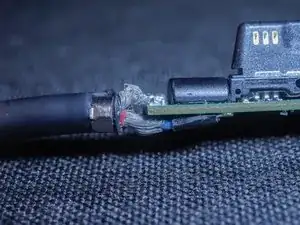

Два полюса соприкоснулись здесь, давайте очистим эту область и уберем остатки.
Шаг 6

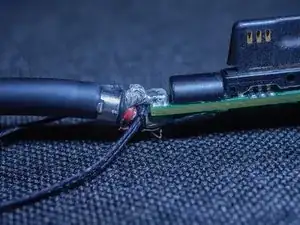

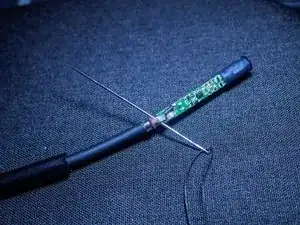

После очистки разъема от любых проводов, которые могут соприкасаться, используйте швейную иглу и хлопчатобумажную нить, чтобы хорошо изолировать два провода.
Используйте несколько витков, чтобы убедиться, что два полюса никогда больше не соприкоснутся.
Шаг 7
Проверьте, что адаптер снова работает,
Перевод руководства с ifixit.com
