Замена фронтальной камеры Microsoft Surface Pro 7

Наденьте защитные очки, чтобы обезопасить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея Surface, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъеме дисплея.

Постарайтесь следовать остальной части руководства как описано. Однако, как только стекло будет разбито, оно, вероятно, продолжит трескаться в процессе работы, и возможно потребуется использовать металлический инструмент для поддевания, чтобы выскрести стекло.

Полностью выключите Surface перед началом разборки.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, вам потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы планшет стал достаточно тёплым. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Обратите внимание на расположение клея на экране перед продолжением:

В этих областях находится только клей и их безопасно резать.

Плата дисплея и гибкие шлейфы расположены здесь близко к краю. Режьте осторожно и не вводите медиатор глубже, чем на 1/8 дюйма (3 мм).

Под этой частью экрана располагаются хрупкие антенные кабели. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь же клей наиболее толстый.

Вставьте медиатор в отверстие динамика на экране и проведите его между стеклом и решеткой динамика.

Не вводите медиатор глубже, чем чёрная рамка по краю экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Поверните медиатор в направлении нижней части Surface, чтобы задвинуть его под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся части процедуры, если вы столкнулись с серьёзным сопротивлением при продвижении медиатора, остановитесь и снова нагрейте участок, над которым работаете. Применение чрезмерного давления медиатором может привести к растрескиванию стекла.

Оставьте этот медиатор в правом крае, чтобы предотвратить повторное схватывание клея.

Повторно нагрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, вам потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы планшет стал достаточно тёплым. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла к нижнему краю.

Не вводите медиатор глубже, чем чёрная рамка на стороне экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы предотвратить повторное схватывание клея.

Повторно нагрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, вам потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы планшет стал достаточно тёплым. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла к левому краю.

Будьте осторожны при резке под нижними 2.5 дюймами (65 мм) левого края. Не вводите медиатор более чем на 1/8 дюйма (3 мм) в этой области. Шлейфы дисплея проходят рядом с этой частью рамки и легко повредятся. Пройдя область шлейфов дисплея, не вводите медиатор дальше рамки.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы предотвратить повторное схватывание клея.

Повторно нагрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и вам может потребоваться повторно нагревать и прикладывать iOpener несколько раз, чтобы планшет стал достаточно тёплым. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Обведите левый угол монтажной лопаткой и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка будет на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левыми и правыми антеннами, которые расположены между корпусом и рамкой экрана. Тщательно соблюдайте последующие шаги, чтобы не повредить антенны.

Хрупкие антенные кабели проложены под верхним краем экрана. Аккуратно следуйте процедуре, чтобы не повредить их.

Вставьте острый кончик лопатки под дисплей в том месте, где вы только что прекратили резку. Не вставляйте лопатку глубже кромки рамки.

Осторожно прокатывайте лопатку вправо, прижимая длинный край лопатки к клею экрана под рамкой и разрезая клей по ходу движения. Не сдвигайте лопатку вдоль кромки Surface.

Повторяйте этот прием — вставлять кончик лопатки в место последнего реза и прокатывать вправо — по всему верхнему краю Surface, пока лопатка не окажется на расстоянии 2,5 дюйма (64 мм) от правого края Surface.

Как только вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопатку оставшийся путь вдоль верхнего края корпуса и обогните верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите собранный модуль экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в выемку корпуса при сборке.

Убедитесь, что пинцет и монтажная лопатка находятся под рукой.

Поднимите верхнюю часть модуля экрана от корпуса, одновременно подталкивая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Не создавайте натяжения на гибких шлейфах дисплея.

Держите экран одной рукой в неподвижном положении.

Используйте заострённый наконечник пластикового лопатки, чтобы аккуратно надавить по обеим сторонам разъёма батареи.

Поочерёдно с одной стороны на другую аккуратно «пройдите» разъём из гнезда.

Используйте пинцет, чтобы отогнуть серебристую ленту, закрывающую левый разъём шлейфа дисплея.

Не снимайте ленту с гибкого шлейфа.

Вставьте плоский конец монтажной лопатки под ленту и подденьте разъём, чтобы отсоединить его от материнской платы.

Используйте пинцет, чтобы отогнуть серебристую ленту, фиксирующую правый шлейф дисплея на материнской плате.

Не снимайте ленту с гибкого шлейфа.

Плоским концом монтажной лопатки поднимите правый шлейф дисплея вертикально вверх и отключите его от материнской платы.

Снимите экран.

Когда вы дойдёте до этого шага при сборке, следуйте руководству по замене клея для экрана screen adhesive replacement guide для завершения ремонта.

Используйте отвёртку Torx T3, чтобы вывернуть четыре винта 2,4 мм, фиксирующие EMI-экран.

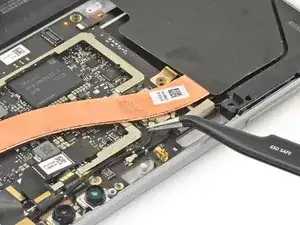

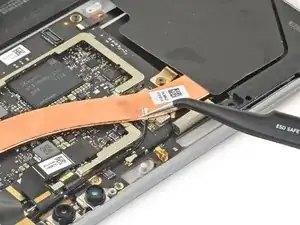

С помощью пинцета аккуратно отогните три полоски серебристой ленты, приклеивающей EMI-экран материнской платы к медному радиатору.

Эти кусочки ленты можно оставить на EMI-экране материнской платы — их не нужно полностью удалять.

Обратите внимание на маленькие стрелки по периметру EMI-экрана материнской платы. Они отмечают места крепления каждой защёлки, фиксирующей экран на плате.

При сборке нажмите на каждую из этих стрелок, чтобы убедиться, что защёлки зафиксированы.

Будьте осторожны, чтобы не проткнуть и не деформировать аккумулятор инструментом для открытия.

Начиная с защёлок, расположенных рядом с аккумулятором, используйте инструмент для открывания, чтобы аккуратно поддеть EMI-экран материнской платы прямо вверх под каждой стрелкой и отсоединить защёлки.

Старайтесь минимально деформировать EMI-экран. Его придётся использовать повторно.

Продолжайте пользоваться инструментом для открытия, чтобы отсоединить защёлки по всему периметру EMI-экрана материнской платы.

Старайтесь минимально деформировать EMI-экран. Его придётся использовать повторно.

Снимите экранирующую металлическую пластину материнской платы.

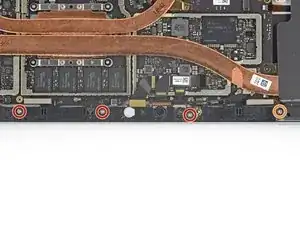

Используйте отвертку Torx T5, чтобы выкрутить четыре следующих винта с кронштейна антенны:

Три винта 4,5 мм

Один винт 6 мм

Используйте заострённый конец лопатки, чтобы поддеть разъём рядом с тыльной камерой и отключить его.

Используйте заострённый конец лопатки, чтобы поддеть разъём рядом с фронтальной камерой и отключить его.

Снимите кронштейн антенны.

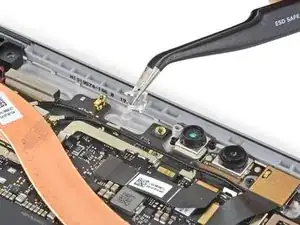

Снимите оставшийся незакреплённый прозрачный пластиковый направитель света и отложите его в сторону.

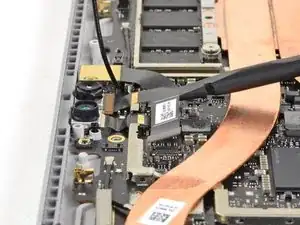

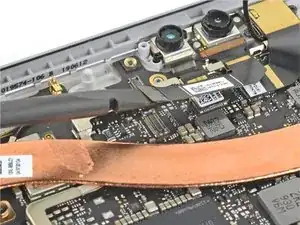

Используйте пинцет, чтобы отсоединить кабель антенны, перекрывающий ленточные кабели камер.

Отведите кабель антенны в сторону от ленточных кабелей камер.

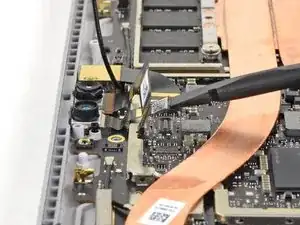

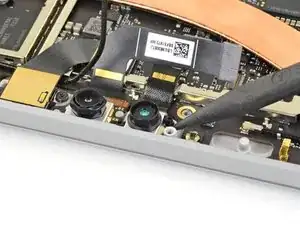

Используйте плоский конец лопатки, чтобы поддеть разъём камеры Hello и отключить его от материнской платы.

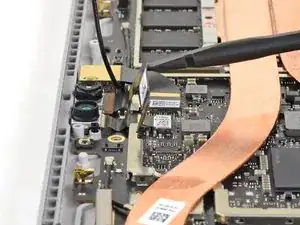

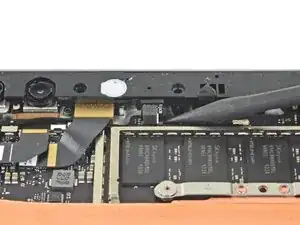

Используйте плоский конец лопатки, чтобы приподнять ленточный кабель фронтальной камеры с разъёма фронтальной камеры.

Не сгибайте кабель.

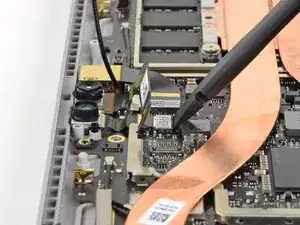

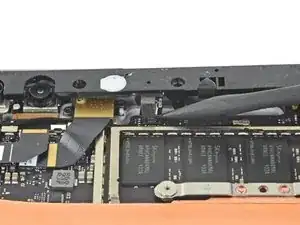

Используйте плоский конец лопатки, чтобы поддеть разъём фронтальной камеры и отключить его от материнской платы.

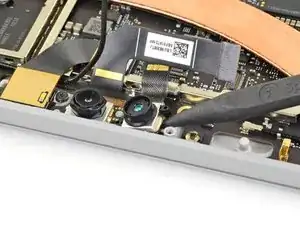

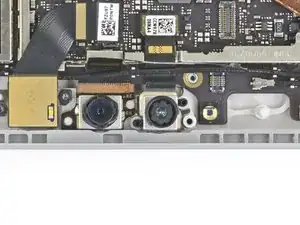

Используйте заострённый конец лопатки, чтобы аккуратно поддеть фронтальную камеру и вынуть её из корпуса.

Фронтальная камера закреплена лёгким клеем.

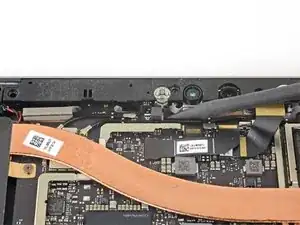

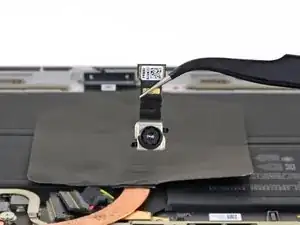

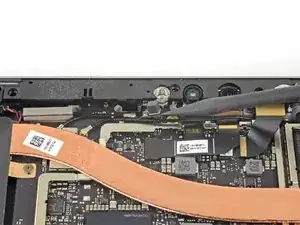

Снимите фронтальную камеру.

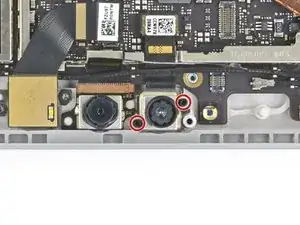

При установке новой камеры начните с вхождения штифтов на нижней части камеры (обозначенных красным) в отверстия корпуса для обеспечения правильного выравнивания. Используйте универсальный клей, чтобы зафиксировать новую камеру на месте.
