Замена материнской платы LeapFrog LeapPad Ultra
Материнская плата — это «мозг» устройства, управляющий всеми его функциями. Это руководство предназначено для тех, кто собирается заменить материнскую плату LeapPad из‑за повреждений или неисправностей. Как всегда, проявляйте повышенную осторожность при обращении с устройством с открытыми компонентами. Важно следовать руководству шаг за шагом, чтобы не допустить ошибок и не нанести дополнительный ущерб.
Шаг 1

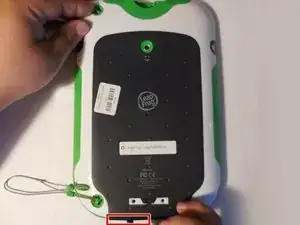

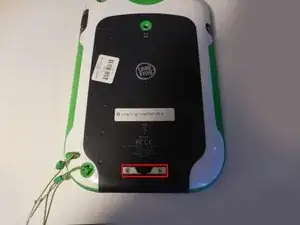

Снимите штрих‑код, закрывающий два винта на нижней задней части LeapPad.
Шаг 2

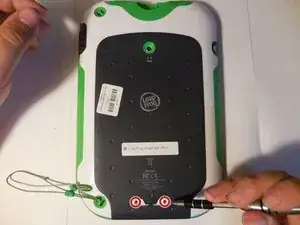

Выверните два винта 5 мм, которые были скрыты наклейкой.
Шаг 3
С помощью пластикового инструмента для вскрытия подденьте наружный защитный детский корпус, начиная снизу.
Шаг 4

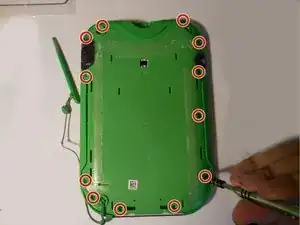

Удалите винт 7 мм справа от посадочного места картриджа, два винта 8 мм в верхнем левом углу и девять винтов 8 мм, удерживающих зелёную оболочку.
Шаг 5
Снимите жёсткий пластиковый корпус, обнажив материнскую плату и аккумулятор.
Шаг 6

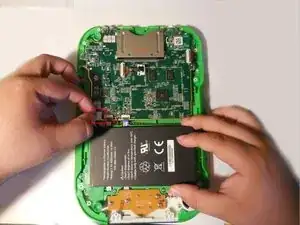

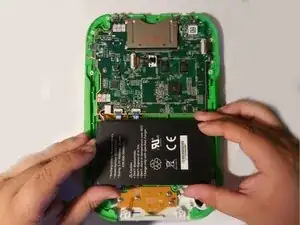

Отключите аккумулятор с помощью пинцета или ногтей.
Аккумулятор приклеен; при возможности нанесите немного изопропилового спирта по краям аккумулятора, чтобы размягчить клей.

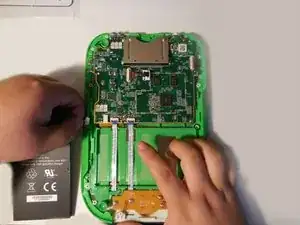

Осторожно подденьте аккумулятор с помощью лопатки или другого тонкого инструмента для поддёма, чтобы освободить его.
Будьте осторожны: повреждение или прокол аккумулятора может вызвать возгорание или взрыв.
Шаг 7

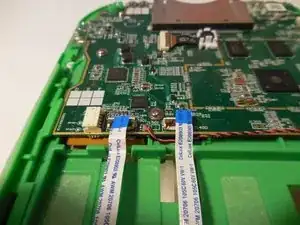

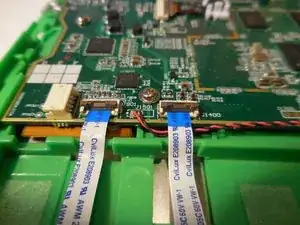

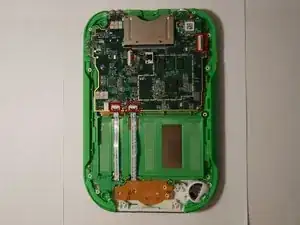

Отключите три провода, видимые сверху материнской платы. Провода нужно отсоединять, тянув их вертикально вверх.
Шаг 8

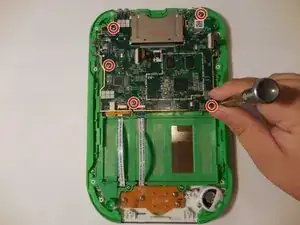

Выверните пять винтов, удерживающих материнскую плату в корпусе.
Шаг 9

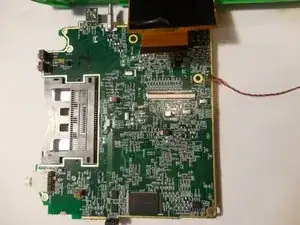

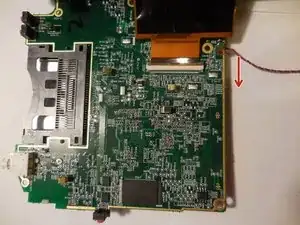

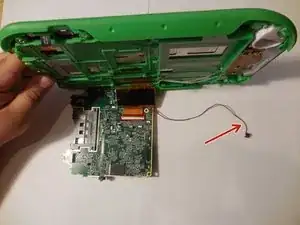

Поднимите материнскую плату, чтобы обнажить четвёртый и последний провод. После подъёма материнской платы потяните провод вниз, чтобы отсоединить его.
Шаг 10

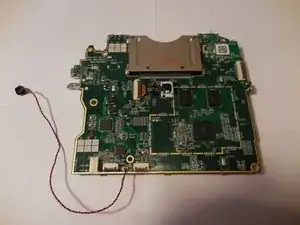

Уберите и замените материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
