Замена аудиоразъёма LeapFrog LeapPad Ultra XDi
Данное руководство содержит шаги по замене аудиоразъёма в LeapFrog LeapPad Ultra XDi (номер модели 33300).
Аудиоразъём передаёт звук от устройства к внешним устройствам. Если эта деталь не работает должным образом, звук может искажаться или быть не слышен. Прежде чем заменять весь аудиоразъём, сначала попробуйте руководство по устранению неполадок аудиоразъёма.
Для выполнения шага 10 вам потребуется отпаять аудиоразъём от материнской платы и припаять новый аудиоразъём. Если вы не знакомы с пайкой, вы можете следовать этому руководству для получения инструкций. Вам также потребуется новый аудиоразъём для этого руководства.
Перед началом убедитесь, что устройство полностью отключено и отсоединено от любых источников питания.
Шаг 1
Разместите планшет так, чтобы экран был вниз, а наклейка с штрих-кодом смотрела вверх.
Снимите наклейку с штрих-кодом, чтобы открыть доступ к двум винтам.
Шаг 2
Удалите два винта Phillips #0 длиной 5,0 мм.
Шаг 3
Используя инструмент для открытия iFixit, приподните защитную оболочку фиолетового и белого цвета, чтобы открыть доступ к двенадцати винтам.
Шаг 4
Снимите все двенадцать винтов Phillips #1 длиной 7 мм, расположенных по периметру устройства.
Шаг 5
Снимите фиолетовый корпус, открыв доступ к материнской плате и аккумулятору.
Шаг 6
С помощью пальцев аккуратно отсоедините проводки аккумулятора от материнской платы.
Используйте лопатку, чтобы снять приклеенный аккумулятор.
Шаг 7

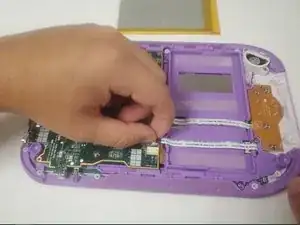

Найдите три шлейфа на верхней части материнской платы.

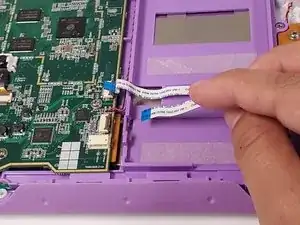

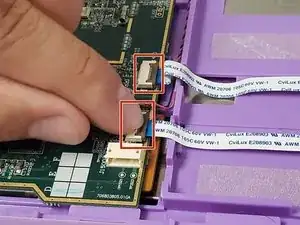

Поднимите замковую скобу на разъёме шлейфа, чтобы освободить кабель.
Отключите кабели от разъёмов.
Шаг 8
Открутите четыре винта Phillips #0 длиной 5,0 мм, крепящие материнскую плату.
Шаг 9

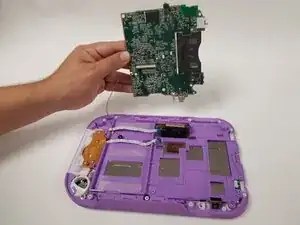

Поднимите материнскую плату, чтобы открыть доступ к четвертому шлейфу внизу.
Поднимите замковую скобу, чтобы освободить кабель и отключите его от разъёма.
Шаг 10

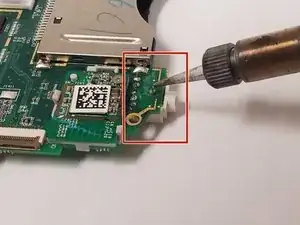

Найдите аудиоразъём в нижнем правом углу материнской платы.
Используйте паяльник, чтобы отпаять пять металлических соединений от материнской платы.
Замените аудиоразъём.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
