Замена динамика LeapFrog LeapPad Platinum
Если ваш LeapPad не воспроизводит звук, вы можете воспользоваться этим руководством, чтобы заменить динамик. Перед разборкой убедитесь, что устройство выключено, и будьте особенно осторожны, чтобы не повредить внутренние компоненты (например, ленточные кабели).
Шаг 1
Положите планшет экраном вниз на ровную поверхность.
Шаг 2
С помощью пластикового инструмента для вскрытия подденьте пластиковую рамку, вставив его в зазор между зеленым бампером и белым пластиком по краю планшета.
Рамка защелкивается на месте, поэтому не пугайтесь, если при поддевании вы услышите треск.
Шаг 3
Убедитесь в наличии 11 винтов с крестовой шлицей (8,0 мм) по краю задней крышки и снимите их отверткой Phillips.
Шаг 4
Снимите заднюю крышку с устройства.
Шаг 5
Подденьте пластиковым инструментом аккумулятор снизу и приподнимите его.
Аккумулятор закреплен клеевой полосой, поэтому его может быть трудно оторвать.
Шаг 6
У аккумулятора три провода: красный, черный и белый, все они подключены к плате через пластиковый разъем. Отсоедините этот разъем, чтобы полностью извлечь аккумулятор из устройства.
Шаг 7

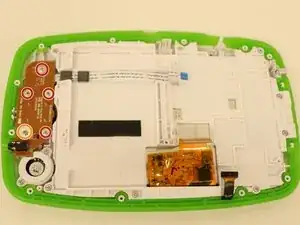

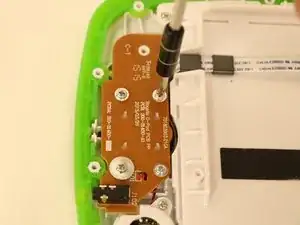

Снимите коричневую плату динамика, расположенную с левой стороны LeapPad, открутив следующие винты, удерживающие её на месте:
Четыре винта Phillips 3,0 мм
Один винт Phillips 7,0 мм
Шаг 8

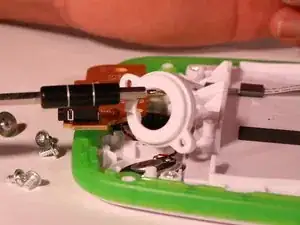

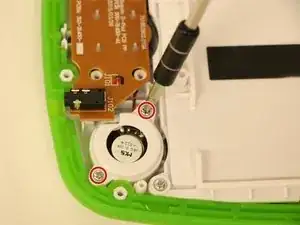

Найдите круговую пластиковую крышку динамика, снимите два винта Phillips 5,0 мм, удерживающие её, и аккуратно отведите крышку от устройства.
Шаг 9

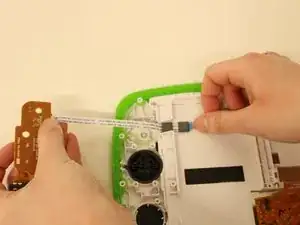

Приподнимите плату динамика и найдите белую ленту, прикрепленную к её нижней стороне.
Полностью извлеките плату динамика из устройства, осторожно вытянув ленточные кабели из разъёма.
Будьте аккуратны при работе с лентой — она легко повреждается.
Пинцет или заострённый пластиковый лопатка помогут направить ленту обратно через чёрные защёлки при сборке устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
