Замена кнопки «Домой» в LeapFrog LeapPad Ultra XDi
Это руководство содержит шаги по замене кнопки «Домой» в планшете LeapFrog LeapPad Ultra XDi (номер модели 33300).
Кнопка «Домой» позволяет возвращаться на главный экран из приложений и других страниц на устройстве. Если эта деталь работает некорректно, вы не сможете вернуться на главный экран с помощью этой кнопки или заметите задержки. Перед заменой всей кнопки рекомендуется сначала выполнить руководство по устранению неполадок кнопки «Домой». Для выполнения этого руководства также потребуется новая кнопка «Домой».
Перед началом убедитесь, что устройство полностью выключено и отключено от источника питания.
Шаг 1
Разместите планшет экраном вниз, чтобы этикетка со штрихкодом была сверху.
Снимите этикетку со штрихкодом, чтобы открыть доступ к двум винтам.
Шаг 2
Удалите два винта Phillips #0 длиной 5,0 мм.
Шаг 3
С помощью инструмента для вскрытия iFixit отожмите фиолетовую и белую детскую защитную крышку, чтобы открыть доступ к двенадцати винтам.
Шаг 4
Удалите все двенадцать винтов Phillips #1 длиной 7 мм, расположенных по краям устройства.
Шаг 5
Снимите фиолетовый корпус, обнажив материнскую плату и аккумулятор.
Шаг 6
Возьмите провода аккумулятора пальцами и аккуратно отсоедините их от материнской платы.
Используйте лопатку, чтобы снять аккумулятор, приклеенный к корпусу.
Шаг 7

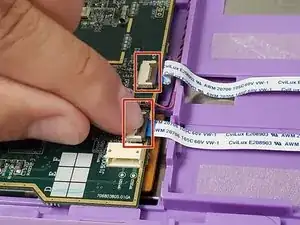

Найдите три ленточных кабеля в верхней части материнской платы.
Поднимите защёлку на разъёме ленточного кабеля, чтобы освободить кабель.

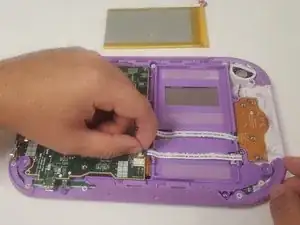

Отключите кабели от их разъёмов.
Шаг 8

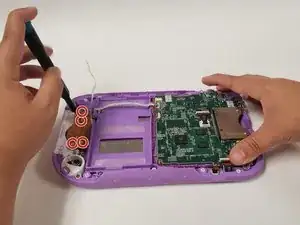

Отверните четыре винта Phillips #1 длиной 5 мм.

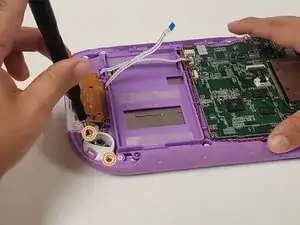

Отверните два винта Phillips #1 длиной 5 мм.
Поднимите плату с кнопкой «Домой». Замените плату кнопки «Домой».
Требуется замена всей платы кнопки «Домой».
Не выбрасывайте резиновую прокладку на плате кнопки «Домой».
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
