Замена материнской платы LeapFrog LeapPad Ultimate
Замена батареи — несложная задача, до нее легко добраться, и она может занять до 15 минут. Важное предупреждение: терпение — ключ к успеху, так как устройство трудно открыть. Единственные инструменты, которые понадобятся — это отвертка и пинцет.
Шаг 1

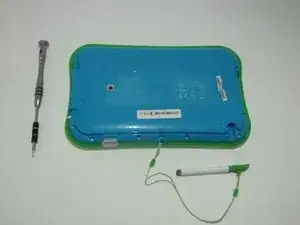

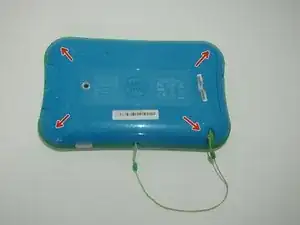

Переверните планшет лицевой стороной вниз, чтобы начать снятие задней панели.

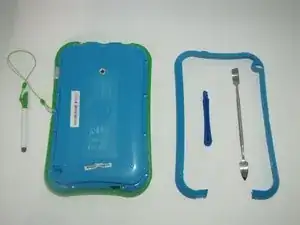

Начните со снятия синего ободка по краю устройства. Он проходит вдоль зелёной силиконовой окантовки.
Снять его очень сложно, поэтому наберитесь терпения. Для облегчения снятия уплотнения можно использовать как металлическую лопатку, так и пластиковый инструмент для открытия.
Перед началом извлеките стилус с его места, чтобы он не запутался.
Шаг 2

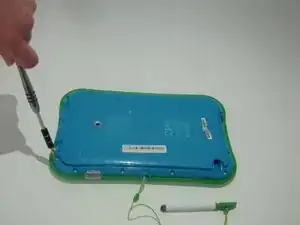

После снятия синего ободка станут видны 12 винтов.
Отверткой Phillips #1 отвинтите все 12 винтов.
Шаг 3

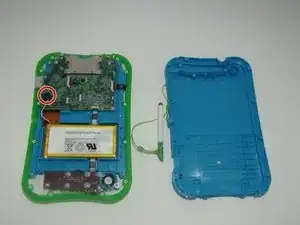

Начните с извлечения батареи с её места.

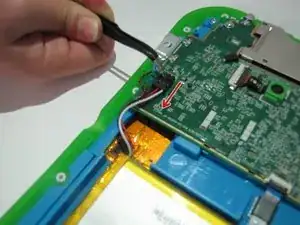

Переключите чёрный выключатель, который соединяет батарею с материнской платой.
Затем аккуратно потяните — она должна отключиться.
Шаг 4

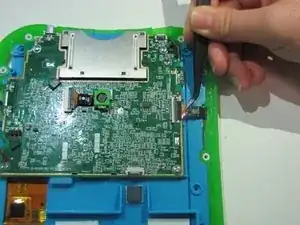

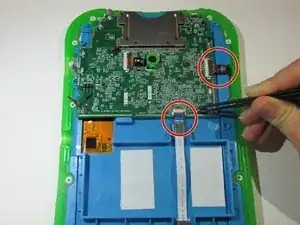

Снимите чёрные и белые ленточные разъёмы с боковой стороны материнской платы.

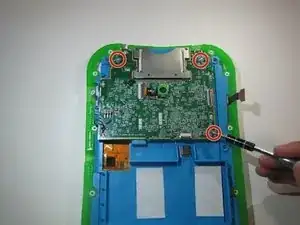

Далее отвинтите три винта по углам материнской платы с помощью отвертки Phillips #1.
Шаг 5

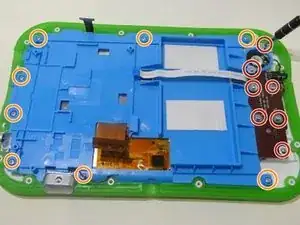

Отверткой Phillips #1 отвинтите 7 винтов, крепящих динамик с бронзовой звуковой платой.
Отвинтите 8 винтов от синей подпанели.
Шаг 6

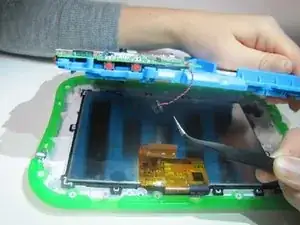

Снимите подпанель, оголив материнскую плату.

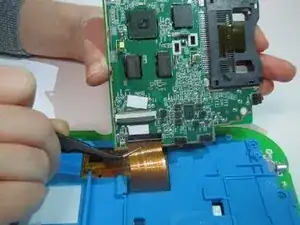

Переверните материнскую плату на оборотную сторону, переведите переключатель, чтобы отсоединить широкую оранжевую ленточную шлейф и вытяните скрученные чёрные и белые провода с их места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
