Замена экрана LeapFrog LeapPad Ultra XDi
В этом руководстве приведены шаги по замене экрана устройства LeapFrog LeapPad Ultra XDi (модель 33300). Перед заменой всего экрана следует попробовать выполнить жёсткий сброс и другие простые методы устранения неисправностей. Для выполнения инструкции также потребуется новый экран.
Экран отображает изображения и обеспечивает увлекательный интерактивный опыт. При неправильной работе этой детали изображения могут быть размытыми или отсутствовать вовсе, а также могут возникнуть проблемы с функцией сенсорного экрана. Перед заменой всего экрана рекомендуется сначала воспользоваться руководством по устранению неисправностей экрана. Для выполнения инструкции также потребуется новый экран дисплея.
Перед началом работы полностью выключите устройство и отключите его от всех источников питания.
Шаг 1

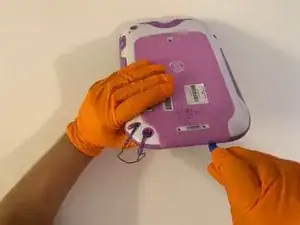

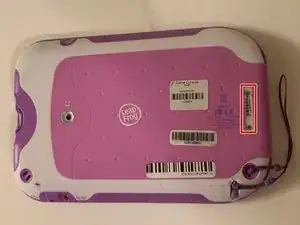

Поверните планшет экраном вниз так, чтобы наклейка со штрихкодом была сверху.
Удалите наклейку со штрихкодом, чтобы открыть два винта.
Шаг 2

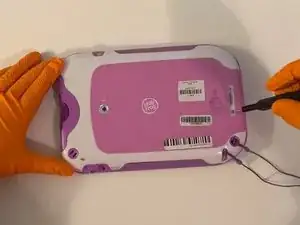

Выкрутите два винта 5,0 мм Phillips #0.
Шаг 3

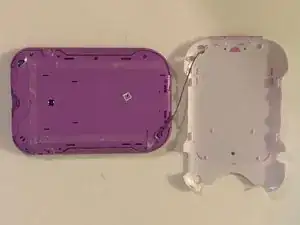

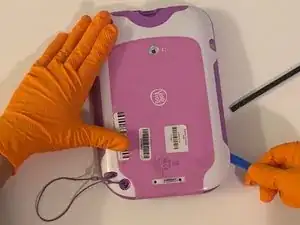

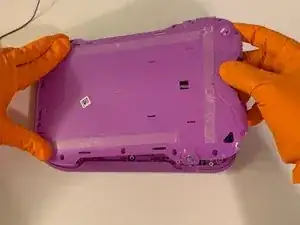

Используя инструмент для вскрытия от iFixit, снимите фиолетовый и белый детский защитный корпус, чтобы открыть двенадцать винтов.
Шаг 4

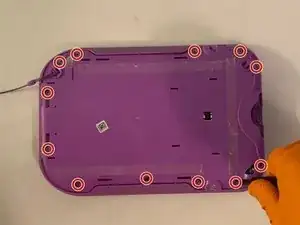

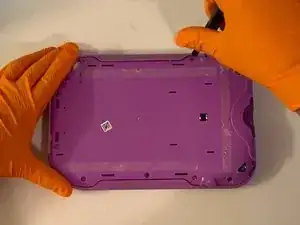

Выкрутите все двенадцать винтов 7 мм Phillips #1, расположенных по краям устройства.
Шаг 5

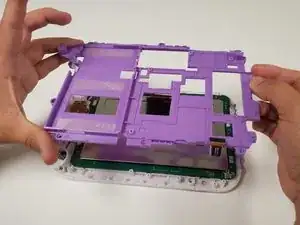

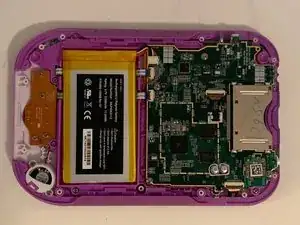

Снимите фиолетовый корпус, чтобы открыть материнскую плату и аккумулятор.
Шаг 6

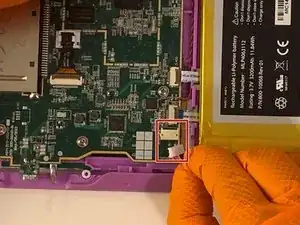

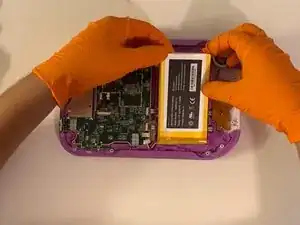

Аккуратно возьмитесь за провода аккумулятора и отсоедините их от материнской платы.

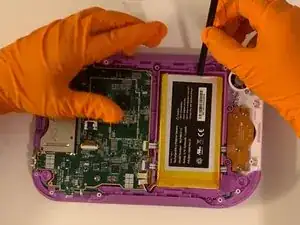

Используйте лопатку, чтобы снять приклеенный аккумулятор.
Шаг 7

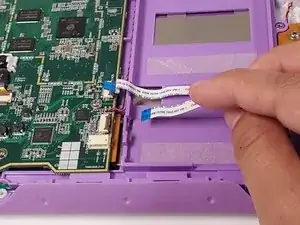

Найдите два шлейфа на верхней стороне материнской платы.

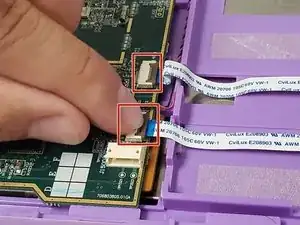

Поднимите фиксатор на разъёме шлейфа, чтобы освободить шлейф.

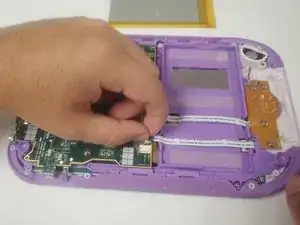

Отсоедините шлейфы от разъёмов.
Шаг 8

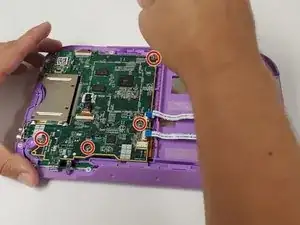

Выкрутите четыре винта 5,0 мм Phillips #0, крепящих материнскую плату.
Шаг 9

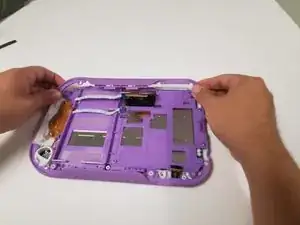

Поднимите боковые заглушки, чтобы снять их с корпуса.
Выкрутите восемь винтов 7,0 мм Phillips #1, крепящих основание. Снимите основание.
Шаг 10

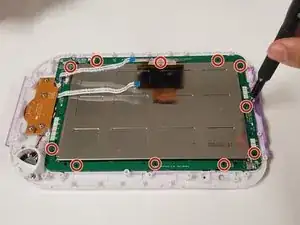

Выкрутите одиннадцать винтов 7,0 мм Phillips #1, крепящих печатную плату к корпусу. Снимите печатную плату.
Шаг 11

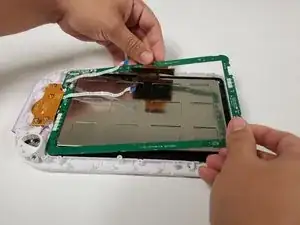

Поднимите экран с передней части корпуса. Замените экран.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
