Замена динамика LeapFrog LeapPad Ultimate

Переверните планшет задней стороной вверх, чтобы начать снятие задней панели.

Сначала снимите синюю окантовку по краю устройства. Она проходит вдоль зелёной силиконовой подкладки.

Это очень трудно снять, поэтому наберитесь терпения. Для помощи при снятии уплотнения можно использовать как металлическую лопатку, так и пластиковый инструмент для открывания.

Перед началом выньте стилус со своего места, чтобы он не запутался.

После снятия синей окантовки станут видны 12 винтов.

Используйте отвертку Phillips #1, чтобы выкрутить все 12 винтов.

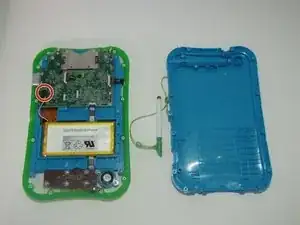

Снимите заднюю панель устройства, чтобы открыть внутренние компоненты.

После обнажения внутренних компонентов найдите место, где батарея соединяется с платой.

Чтобы получить доступ к ленте, соединяющей динамик LeapPad с материнской платой, потребуется снять батарею.

Точка соединения батареи с платой состоит из трёх проводов: красного, белого и чёрного.

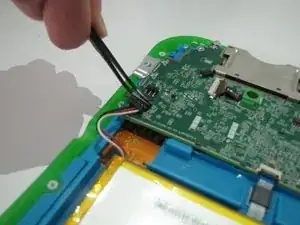

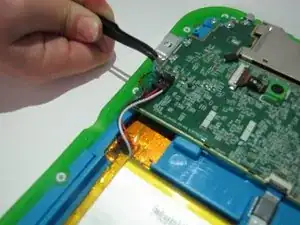

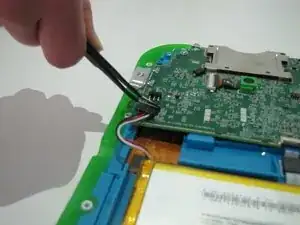

Пластиковая часть на конце, вставляемом в плату, имеет маленький выступ сверху. Потяните выступ в направлении к батарее с помощью изогнутых пинцетов. Это отсоединит провода от платы.

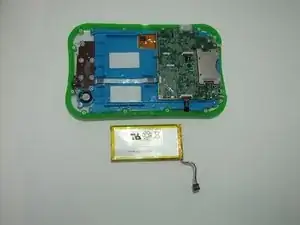

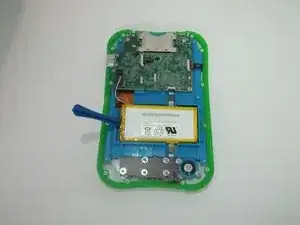

Осторожно извлеките батарею из LeapPad. При необходимости используйте пластиковую лопатку или инструмент для открывания, чтобы получить рычаг.

Не сгибайте и не прокалывайте батарею.

Чтобы начать снятие динамика, сначала необходимо отключить его от материнской платы.

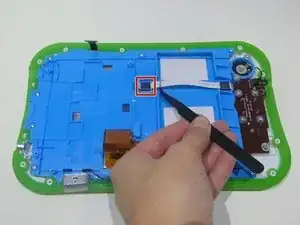

Отогните вверх чёрный фиксатор на небольшом белом разъёме с синей ленточной шлейфом, который находится на плате.

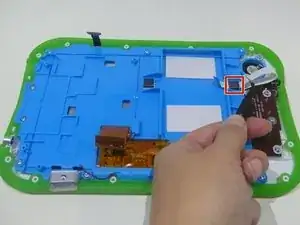

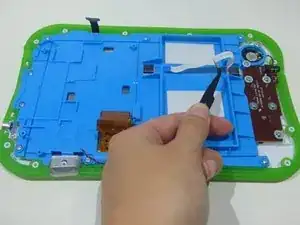

После отсоединения синей ленты от платы аккуратно потяните шлейф щипцами, чтобы вытащить его из разъёмов.

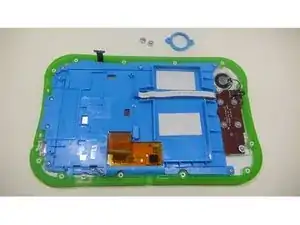

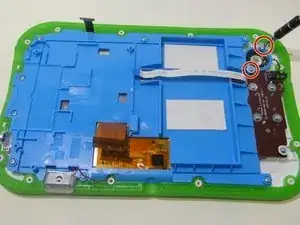

Снимите круглую пластиковую крышку динамика и два винта отверткой Phillips #1. Аккуратно поднимите крышку с устройства.

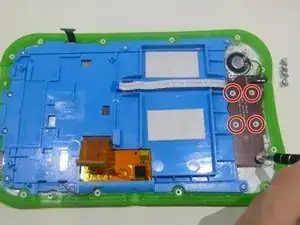

На коричневой плате динамика вы увидите ещё 5 винтов. Снимите все 5 винтов той же отверткой Phillips #1.

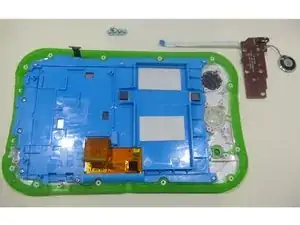

Аккуратно поднимите плату динамика, сам динамик и присоединённый шлейф как единую сборку.
