Замена задней камеры LeapFrog LeapPad Ultra
Камера — это компонент LeapPad, который не является необходимым для корректной работы устройства, хотя отсутствие возможности делать фотографии может сильно мешать. Это руководство проходит по шагам замены камеры. Снова будьте осторожны при обращении с открытым устройством, чтобы кабели и компоненты не были повреждены.
Шаг 1
Снимите штрих-код, закрывающий два винта в нижней задней части LeapPad.
Шаг 2
Удалите два винта 5 мм, которые были закрыты наклейкой.
Шаг 3
Используя пластиковый инструмент для открывания, подденьте внешнюю защитную детскую оболочку, начиная с нижней части.
Шаг 4
Удалите винт 7 мм справа от разъёма картриджа, два винта 8 мм в верхнем левом углу и девять винтов 8 мм, удерживающих зелёную оболочку.
Шаг 5
Снимите жёсткий пластиковый корпус, обнажив материнскую плату и батарею.
Шаг 6
Отключите батарею с помощью пинцета или ногтей.
Батарея приклеена; при возможности нанесите немного изопропилового спирта по краям батареи, чтобы размягчить клей.
Осторожно подденьте батарею с помощью лопатки или другого тонкого инструмента для поддевания, чтобы освободить её.
Будьте осторожны, повреждение/прокол батареи может вызвать взрыв.
Шаг 7
Отключите три провода, которые будут видны на верхней части материнской платы. Провода необходимо отключать, вытягивая их вертикально вверх.
Шаг 8
Отвинтите пять винтов, фиксирующих материнскую плату в корпусе.
Шаг 9
Поднимите материнскую плату, обнажив четвёртый и последний провод. После подъёма платы потяните провод вниз, чтобы отключить его.
Шаг 10

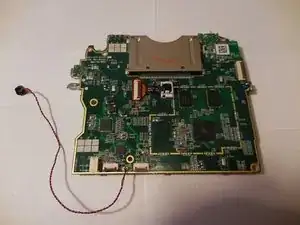

Снимите материнскую плату и замените её.
Шаг 11
Отключите ленточный кабель, подключённый к самой камере, используя пинцет.
Шаг 12

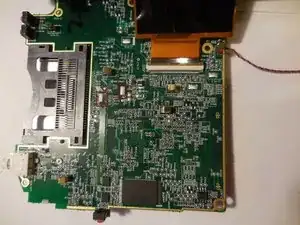

На обратной стороне материнской платы будут два защёлкивающих зажима, которые нужно сжать вместе для снятия.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
