Замена задней камеры LeapFrog LeapPad2 Explorer

Используйте это руководство, чтобы выполнить замену задней камеры и вновь иметь возможность запечатлевать окружающий мир.

Шаг 1

Перед разборкой LeapPad убедитесь, что устройство выключено.

Нажмите наружу на пластиковые боковые панели, чтобы снять их и получить доступ к батареям.

Панели должны полностью отстегнуться от основного корпуса устройства.

Нажмите с положительного конца батареи в направлении отрицательного, чтобы приподнять батарею и извлечь её из держателя.

Удалите все четыре щелочные батареи AA из устройства.

Этот шаг приведёт к аннулированию гарантии на устройство.

Удалите следующие винты, фиксирующие заднюю крышку к основному корпусу:

Два крестообразных винта 10,0 мм

Четыре крестообразных винта 4,0 мм

Три крестообразных винта 3,0 мм

Вставьте пластиковый инструмент для вскрытия в зазор между передней и задней панелями, чтобы отсоединить заднюю крышку от остальной части устройства.

Проводите пластиковым инструментом по периметру LeapPad2.

Поднимите и снимите задний корпус с планшета.

Для поддевания устройства может помочь кухонный нож с тупым лезвием.

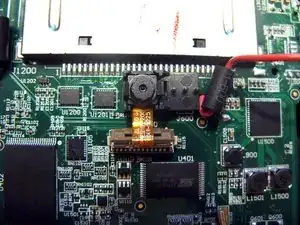

Найдите заднюю камеру под слотом для игровых картриджей.

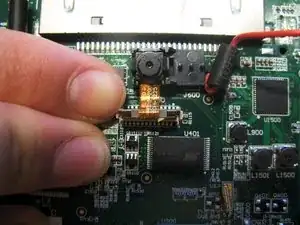

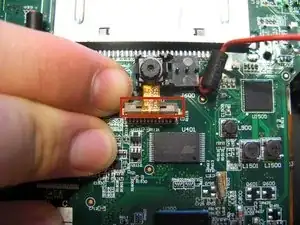

Чтобы безопасно отсоединить ленточный кабель, сначала поднимите фиксирующий зажим.

Удаление или вставка кабеля грубой силой может повредить его.

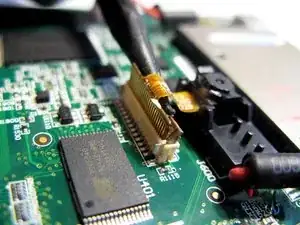

Подденьте тонким пластиковым инструментом и отсоедините ленточный кабель, соединяющий камеру с материнской платой.

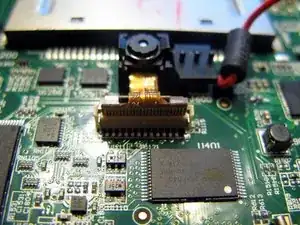

Осторожно извлеките заднюю камеру с материнской платы, сдвинув чёрный корпус в сторону от модуля камеры.

Для сборки устройства выполните эти действия в обратном порядке.
