Замена ЖК-экрана LeapFrog LeapPad Ultimate

Переверните Pad на тыльную сторону, чтобы начать снятие задней панели.

Начните со снятия синего обода по краю устройства. Он проходит вдоль зелёной силиконовой вставки.

Снять его очень сложно, поэтому проявите терпение. Для помощи в снятии уплотнения можно использовать как металлическую лопатку, так и пластиковый инструмент для вскрытия.

Перед началом извлеките стилус с места, чтобы он не запутался.

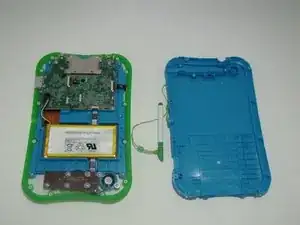

После снятия синего обода станут видны 12 винтов.

Используйте крестовую отвертку Phillips #1, чтобы открутить все 12 винтов.

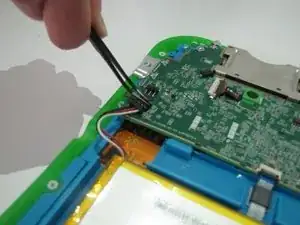

Разъём, соединяющий батарею с материнской платой, состоит из красного, белого и чёрного проводов.

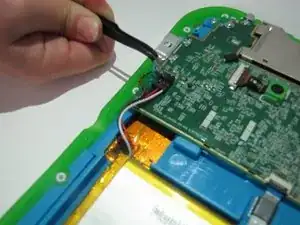

На разъёме есть небольшой вырез. Используйте изогнутые пинцеты, чтобы потянуть вырез в направлении батареи — это отключит батарею от материнской платы.

Батарея — ярко-оранжевый прямоугольник.

Материнская плата — большая тёмно-зелёная поверхность.

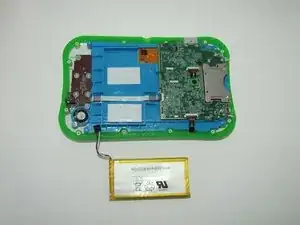

Осторожно выньте батарею из её посадочного места и отложите в сторону.

После удаления батареи полностью откроется бело-голубой ленточный кабель, проходящий под батареей.

Ленточный кабель необходимо отключить от материнской платы и извлечь из панели.

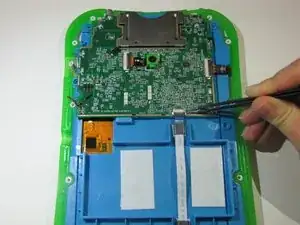

ZIF-разъём, который соединяет ленточный кабель с материнской платой, имеет небольшую защёлку сверху.

Используйте изогнутые пинцеты, чтобы перевернуть защёлку вверх.

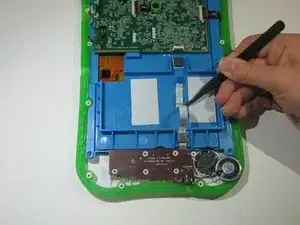

После отключения аккуратно протяните ленточный кабель через два чёрных пластиковых держателя, фиксирующих его.

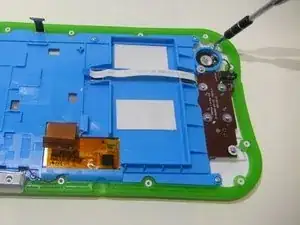

Используйте крестовую отвертку Phillips #1, чтобы открутить 7 винтов на динамике.

5 находятся на коричневой части и 2 — на круглой синей части.

После полного откручивания снимите динамик и отложите в сторону.

Оранжево-чёрный ленточный кабель соединяет материнскую плату и область сбоку от панели.

На нём есть переключатель сверху.

Используйте изогнутые пинцеты, чтобы перевернуть переключатель.

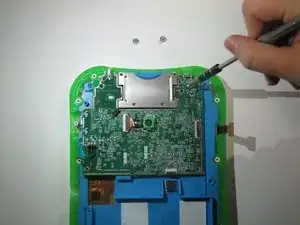

Отвинтите 3 винта на материнской плате крестовой отверткой Phillips #1.

Переверните материнскую плату, чтобы открыть её обратную сторону.

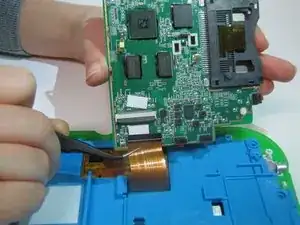

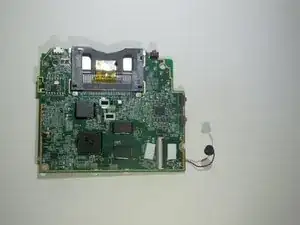

Там находится широкий чёрный ленточный кабель с переключателем. Переверните переключатель и отложите материнскую плату в сторону.

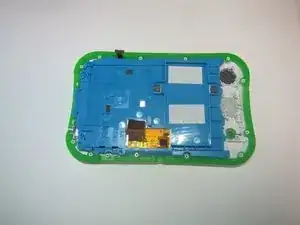

По бокам синей панели находятся 6 винтов. Открутите каждый винт крестовой отверткой Phillips #1.

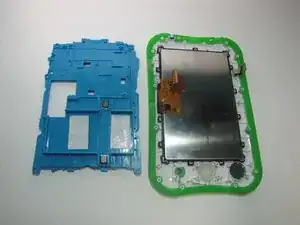

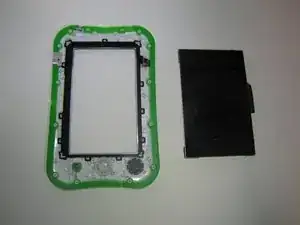

Снимите панель и оставшиеся её элементы и отложите в сторону.

Экран теперь открыт и может быть снят и заменён.
