Замена передней и задней камер на Microsoft Surface Pro 5
В этом руководстве описывается процесс замены камер на Microsoft Surface Pro 5, также известном как Microsoft Surface Pro (2017). Устройство имеет две камеры: переднюю и заднюю. Обе они расположены под черной планкой. В инструкции используется инструмент iOpener, но его можно заменить феном или тепловой пушкой. Инструкцию по использованию iOpener можно посмотреть здесь.
Шаг 1

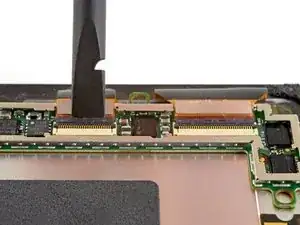

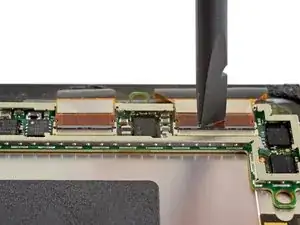

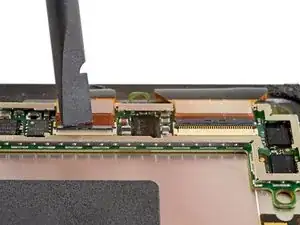

Используйте лопатку, чтобы открыть маленькие фиксаторы на разъемах ленточных кабелей дисплея.
Шаг 2

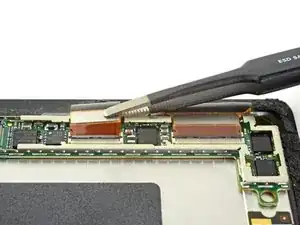

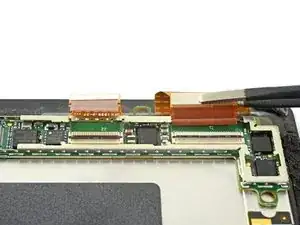

Используйте пинцет, чтобы вынуть ленточные кабели дисплея из их разъемов на плате дисплея.
Шаг 3

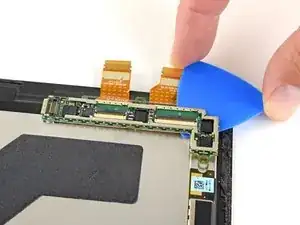

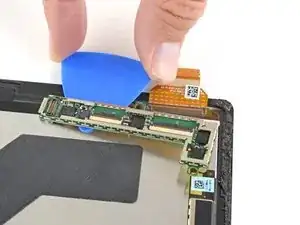

Заведите инструмент для вскрытия под плату дисплея и отделите ее от экрана, преодолевая сопротивление клея.
Шаг 4

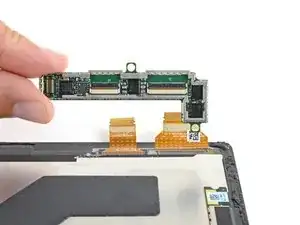

Снимите плату дисплея.
При сборке используйте прочную двухстороннюю ленту или вырезанный клеевой элемент, чтобы закрепить плату дисплея. Перед нанесением нового клея удалите остатки старого.
Для точной установки подключите оба разъема дисплея перед тем, как приклеивать плату к экрану.
Шаг 5

Остался только экран.
Шаг 6

Вставьте один из концов узкого пинцета в зазор в углу экранирующей пластины ЭМП, покрывающей радиатор.

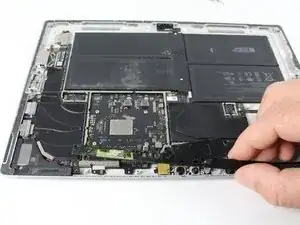

Используйте пинцет, чтобы отогнуть экранирующую пластину ЭМП от материнской платы, насколько возможно, не сгибая ее. Пока не удаляйте ее.
Старайтесь не деформировать пластину — она понадобится при сборке.
Будьте осторожны, не проколите батарею пинцетом при работе с этой пластиной.
Шаг 7


Повторите предыдущий шаг для каждого угла экранирующей пластины ЭМП, покрывающей радиатор.
Шаг 8

Снимите защитный экран радиатора.
Шаг 9

Снимите девять винтов Torx, крепящих радиатор:
Пять винтов T3 длиной 2,6 мм
Четыре винта T5 длиной 3,3 мм
При сборке затягивайте винты радиатора по крестообразной схеме, по одному обороту за раз, пока они полностью не затянутся:
Винт 1
Винт 2
Винт 3
Винт 4
Шаг 10


Используйте плоский край лопатки, чтобы аккуратно поднять радиатор вертикально вверх и снять его с процессора.
Следите, чтобы при снятии не вмять и не согнуть тепловые трубки радиатора.
При сборке обязательно тщательно очистите радиатор и процессор и нанесите новый термопасту.
Шаг 11

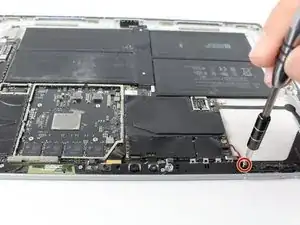

Снимите винт Torx T5 длиной 6 мм, который соединяет черную планку с блоком питания/регулировки громкости/динамиком.
Шаг 12

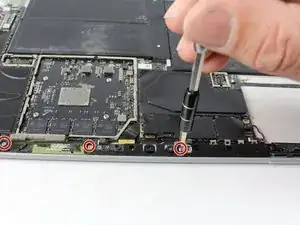

Снимите оставшиеся три винта Torx T5 длиной 4,5 мм, прикрепляющие планку камер.
Шаг 13

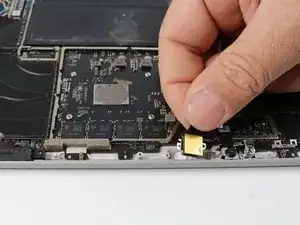

Отсоедините небольшой ленточный кабель, соединяющий планку камер с материнской платой, потянув его вверх пинцетом.
Шаг 14

Снимите планку камер с устройства.
Шаг 15

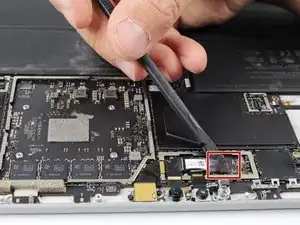

Отверните металлическую крышку, закрывающую разъемы ленточного кабеля передней и задней камер на материнской плате, используя нейлоновую лопатку.
Шаг 16

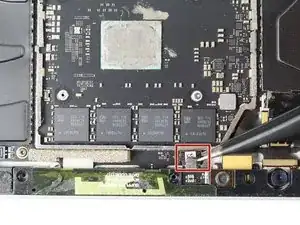

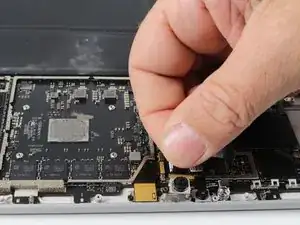

Поднимите ленточный кабель передней камеры с материнской платы с помощью нейлоновой лопатки.
Шаг 17

Снимите переднюю камеру.
Шаг 18

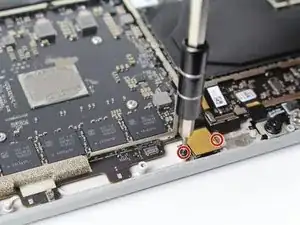

Снимите два винта Torx T3 длиной 2,5 мм, удерживающих заднюю камеру.
Шаг 19

Поднимите ленточный кабель задней камеры с материнской платы с помощью нейлоновой лопатки.
Шаг 20

Снимите заднюю камеру.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
