Замена камеры Vtech InnoTab Max

Удалите все заглушки винтов с задней панели с помощью металлической лопатки.

Затем удалите все теперь открывшиеся винты.

Если в устройстве установлена картридж, обязательно извлеките его.

Теперь, когда все винты удалены, отсоедините заднюю крышку с помощью пластиковой пластины для вскрытия.

Здесь видно, что задняя крышка полностью удалена, и теперь можно получить доступ к передней крышке.

Чтобы снять переднюю крышку, удалите пружины, удерживающие изображённые кронштейны, затем снимите её.

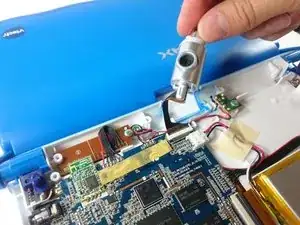

Камера ничем не закреплена, поэтому просто извлеките её из посадочного места, чтобы подготовить к отключению.

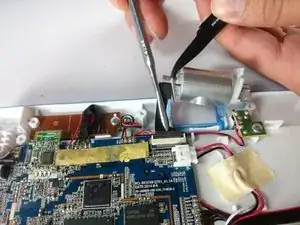

Осторожно отсоедините провод, соединяющий камеру с материнской платой, при необходимости используя инструмент для захвата.

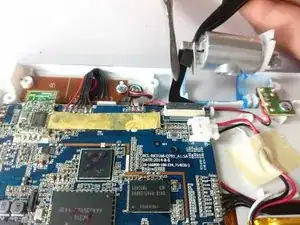

Будьте осторожны — тяните только за конец разъёма (ближайший к материнской плате), так как лента легко рвётся.

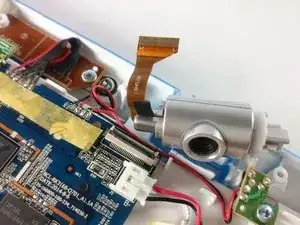

Камера полностью удалена из устройства.
