Замена порта зарядки Microsoft Surface Pro 5
В этом руководстве описывается, как заменить порт зарядки на Microsoft Surface Pro 5, также известном как Microsoft Surface Pro (2017). В данном руководстве используется iOpener, но также можно использовать фен или тепловую пушку. Смотрите инструкцию по iOpener здесь.
Шаг 1

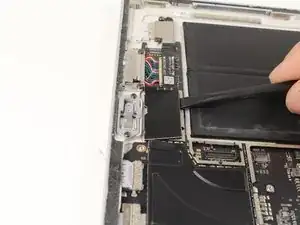

Приподнимите металлическую крышку на материнской плате, используя либо нейлоновую лопатку, либо пластиковый инструмент для открытия.
Шаг 2

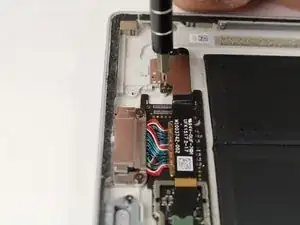

Используйте отвертку Torx T4, чтобы открутить два винта длиной 3 мм из держателя шлейфа сверху цветных кабелей.
Шаг 3
Используйте отвертку Torx T4, чтобы открутить два винта длиной 3 мм, удерживающих сборку порта зарядки в корпусе.
Шаг 4
Используйте нейлоновую лопатку, чтобы освободить разъем шлейфа, идущего над соединением порта зарядки.
Шаг 5

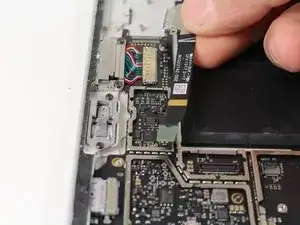

Удалите шлейф, приподняв и выдвинув разъем.
Шаг 6

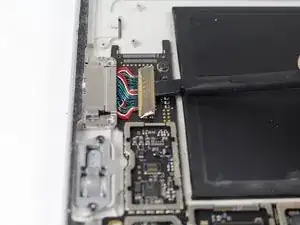

Используйте нейлоновую лопатку, чтобы приподнять зажим на соединении порта зарядки.
Шаг 7

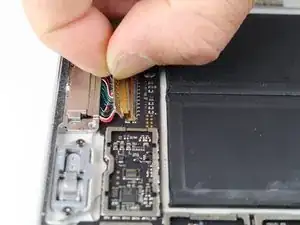

Возьмитесь за открытый зажим на кабелях соединения порта зарядки и отключите его, потянув назад.
Для отключения может понадобиться приложить усилие.
Шаг 8

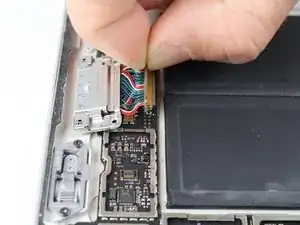

Удалите порт зарядки, потянув разъем в сторону батарей.
Тяните осторожно, чтобы кабели не вытащились из разъема.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
