Замена порта зарядки Eee Pad Transformer Prime TF201

Выключите устройство.

Установите небольшую присоску в угол экрана и слегка потяните вверх, чтобы появилась щель между экраном и корпусом.

Вставьте пластиковую отвёртку в щель около угла устройства.

Медленно перемещайте инструмент по периметру устройства, постепенно отделяя экран.

Нормально, если будут слышны щелчки — это срабатывает фиксация пружинными защёлками.

Также нормально слышать отслаивание клея, поскольку небольшое его количество используется для крепления экрана.

Когда экран полностью освободится от защёлок и клея, медленно откройте устройство как ракушку, используя левую сторону устройства как шарнир.

Не отделяйте экран от корпуса полностью — между ними на расстоянии нескольких дюймов, так как они всё ещё соединены тремя оранжевыми шлейфами.

Аккуратно положите устройство обратно на стол, разместив экран лицевой стороной вниз.

Будет небольшое перекрытие задней части корпуса над экраном.

Отсоедините шлейф, поместив пластиковую отвёртку под чёрную пластиковую защёлку, которая расположена с противоположной стороны от шлейфа.

Поднимайте защёлку вверх, пока она не повернётся на 90 градусов, затем аккуратно извлеките шлейф из разъёма.

Поместите пластиковую отвёртку под белую пластиковую защёлку на одном из разъёмов шлейфов.

Поднимайте защёлку вверх, пока она не повернётся на 90 градусов, затем аккуратно извлеките шлейф из разъёма.

Повторите предыдущие действия, чтобы извлечь остальные шлейфы.

Снимите аккумулятор (закреплён шестью винтами и белым разъёмом провода), следуя разделу извлечения из этой инструкции по замене аккумулятора.

Устройство, для которого писалась эта инструкция, не было укомплектовано аккумулятором, поэтому мы не можем включить этот шаг в руководство.

Аккумулятор снимается во всех видах ремонта во избежание короткого замыкания, ударов тока и внутренних повреждений устройства.

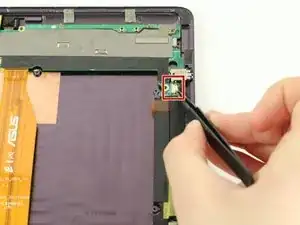

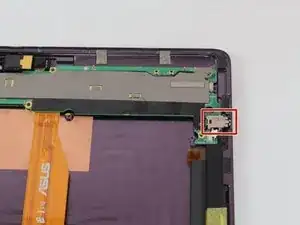

Используя крестовую отвёртку №00, выкрутите один 3,8-миллиметровый винт, крепящий светодиодный чип. Светодиодный чип представляет собой небольшой зелёный элемент (около 1 квадратного сантиметра), расположенный в центре верхней части устройства.

Аккуратно извлеките чип пинцетом, захватив его с одной стороны, следя при этом, чтобы не прищемить чёрный элемент на чипе.

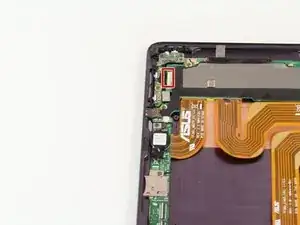

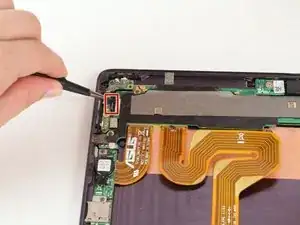

Пинцетом оттяните полоску чёрной ленты, закрывающую соединение между кнопкой-переключателем и материнской платой.

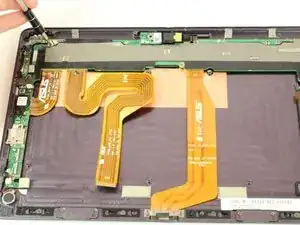

Отсоедините провода, аккуратно выталкивая чёрный разъём из бежевой колодки при помощи пинцета.

Не тяните чёрный разъём пинцетом. Пинцет может соскользнуть и оборвать провода разъёма.

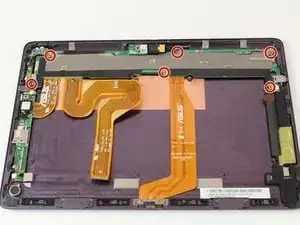

Используя крестовую отвёртку №00, выкрутите шесть 2,5-миллиметровых винтов на материнской плате.

Отсоедините динамик от материнской платы, извлечением белого разъёма из его бежевой колодки с помощью пинцета.

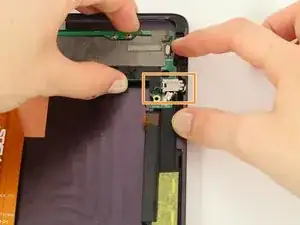

Освободите правую сторону материнской платы, аккуратно выведя разъём для наушников из корпуса устройства.

Одной рукой осторожно потяните стенку корпуса наружу, другой — потяните материнскую плату и разъём для наушников внутрь.

Будьте осторожны, чтобы не сломать материнскую плату. Возможно небольшое изгибание платы при выведении разъёма. Минимизируйте такие деформации.

Извлеките материнскую плату, подняв её правую сторону и сдвинув плату немного вправо, чтобы освободить левый край.

Не отделяйте материнскую плату полностью от корпуса, поскольку она всё ещё соединена с ним лентой и шлейфами.

Освободите соединения камеры и жёлтую ленту, аккуратно поднимая материнскую плату, одновременно удерживая жёлтую ленту и соединения камеры внизу.

При сборке потребуется правильно сориентировать соединения камеры, чтобы они соединились друг с другом.

На нижней стороне материнской платы находится чёрная лента. Не снимайте чёрную ленту с платы, снимайте только жёлтую ленту с чёрной.

Поверните материнскую плату к себе на 180 градусов и положите по центру корпуса.

В этом положении на материнской плате должны быть видны два разъёма шлейфов, закрытых жёлтой лентой.

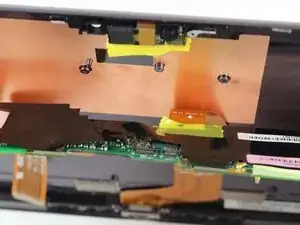

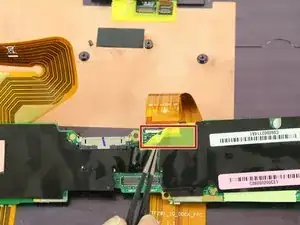

Пинцетом аккуратно отогните жёлкую ленту в центре материнской платы, чтобы открыть доступ к шлейфу разъёма зарядки.

Оставьте правую сторону жёлтой ленты прикреплённой, так как она понадобится для фиксации соединения при сборке.

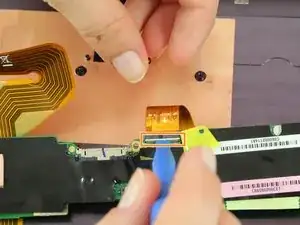

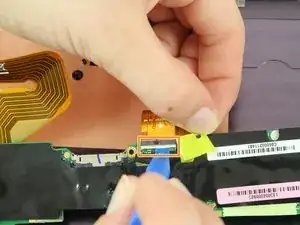

Поднимите коричневую защёлку на задней стороне разъёма шлейфа вверх на 90 градусов с помощью узкой пластиковой инструмента для вскрытия.

Извлеките шлейф из разъёма, освободив его от материнской платы.

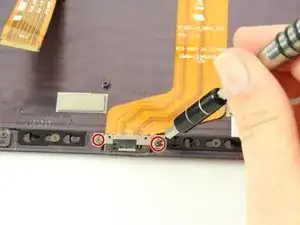

Отвёрткой Philips #00 выверните два винта длиной 2,5 мм, крепящих разъём зарядки.

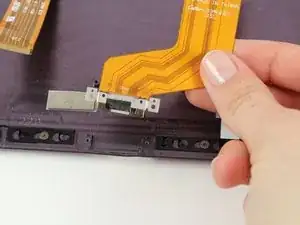

Снимите разъём зарядки вместе со шлейфом.

Шлейф и разъём представляют собой единое целое, запасные части продаются в комплекте.
