Замена динамика Jazz Ultratab C954
Это руководство по ремонту объяснит, как заменить динамик в вашем Ultratab C954. Если вы уже следовали руководству по снятию задней крышки, начните с шага 4. Если задняя крышка на планшете всё ещё установлена, шаги 1–3 объяснят, как её снять. Для этого руководства требуется паяльник; если у вас нет опыта работы с паяльником, обратитесь за помощью.
Шаг 1

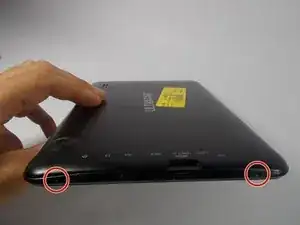

На верхней стороне планшета находятся два винта длиной 1 см, которые удерживают заднюю крышку. Найдите эти винты и удалите их с помощью крестовой отвертки Phillips #0.
Шаг 2
Теперь необходимо отжать заднюю крышку от сенсорной панели. Для этого вставьте пластиковую лопатку в щель. Затем пройдитесь по периметру панели, пока она не освободится.
На верхней стороне планшета есть кнопки, которые проходят через заднюю крышку. Крышка должна сдвигаться вверх при снятии, чтобы не повредить кнопки.
Шаг 3

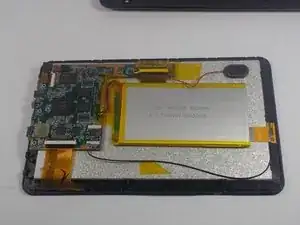

Так должен выглядеть ваш планшет после снятия задней крышки. Теперь вы готовы приступать к ремонту. Следуйте соответствующему руководству для инструкций по ремонту основных компонентов.
Чтобы снова прикрепить заднюю крышку, начните со сдвига крышки, убедившись, что кнопки и динамик находятся в своих отверстиях на задней крышке. Затем соедините две крышки, плотно прижав их друг к другу, пока не услышите защёлки пластиковых фиксаторов.
После совмещения двух экранов последним шагом будет вкручивание двух винтов длиной 1 см обратно в верхнюю часть планшета. Ваш планшет снова готов к использованию!
Шаг 4

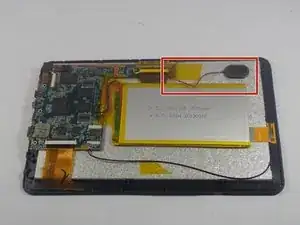

После снятия задней крышки найдите динамик и провода динамика, показанные в красном поле.
Шаг 5

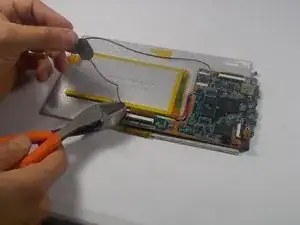

Поскольку динамик магнитно притянут к экрану планшета, перерезав старые провода, вы удалите старый динамик.
Будьте осторожны при перерезании проводов: стремитесь перерезать их как можно ближе к плате, не повредив плату.
Шаг 6

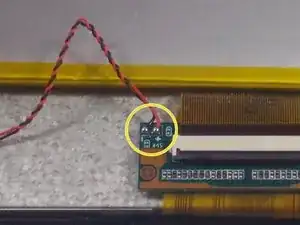

Найдите положительный и отрицательный контакты динамика.
Чтобы подключить новый динамик, необходимо припаять новые провода к контактам на плате. Для этого удерживайте провод на старом припое, добавьте небольшое количество припоя и расплавьте припой вместе с проводом на тех же точках соединения.
Паяльники очень горячие и могут причинить серьёзные травмы. Если вы не умеете пользоваться паяльником, обратитесь за помощью к опытному человеку.
Для объяснения процесса пайки обратитесь к руководству iFixit по пайке Как паять и выпаивать соединения
Шаг 7

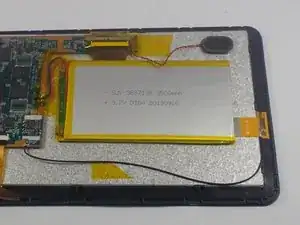

Ваш новый динамик теперь полностью подключён к планшету и должен работать. Теперь можно собрать планшет обратно. Для этого обратитесь к руководству по задней крышке (шаг 3).
Заключение
Чтобы собрать устройство, выполните указанные инструкции в обратном порядке.
