Замена ЖК-экрана Infinity v2 10.1

Немного приподнимите один угол устройства, поддевая экран ногтем, чтобы отделить его от задней крышки.

Используйте инструмент для вскрытия, чтобы аккуратно отстегнуть заднюю крышку от планшета. Начните с того места, где вы поддeли ногтем, и продвигайтесь по всем четырём сторонам устройства.

При освобождении каждой защёлки будет слышен лёгкий щелчок.

Когда корпус полностью отсоединён, аккуратно поднимите его и положите лицевой стороной вверх на рабочую поверхность, остерегаясь не повредить провода динамиков, соединяющие две половины.

Извлеките динамики из корпуса, аккуратно приподняв их и вынув из гнёзд.

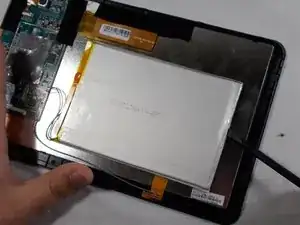

Подденьте каждую сторону батареи при помощи лопатки.

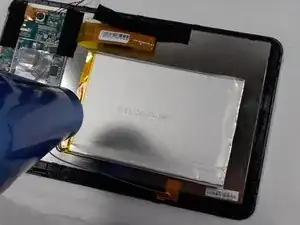

Клей может быть слишком прочным для ручного удаления, поэтому можно применить нагрев с помощью iOpener. Это равномерно прогревает клей и позволяет легче поднять батарею. Не размещайте iOpener прямо на батарее; всегда нагревайте с противоположной стороны устройства.

Можно использовать фен на холодной настройке. Держите фен в движении и как минимум на 6 дюймов от батареи, чтобы предотвратить опасное пузырение батареи из‑за перегрева.

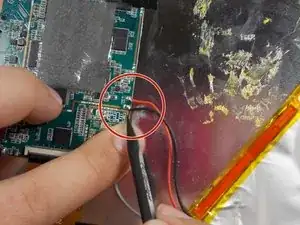

Отпаяйте красный и чёрный провода, соединяющие батарею с платой.

После расплавления припоя используйте пинцет, чтобы удалить оба провода с платы.

Припой и паяльник будут чрезвычайно горячими. Используйте пинцет, чтобы захватить провод и избежать ожогов при случайном контакте с паяльником.

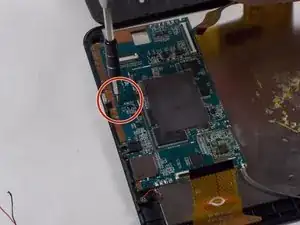

Включите паяльник и дождитесь его прогрева. Как только он нагреется, прижмите жало паяльника к обеим точкам припоя, которые крепят провода к плате, пока припой не расплавится.

После расплавления припоя используйте пинцет, чтобы удалить провода с платы.

Припой и паяльник будут чрезвычайно горячими. Можно использовать пинцет, чтобы захватить провод и избежать ожогов при случайном контакте с паяльником.

Используйте большой палец или инструмент для вскрытия, чтобы приподнять чёрный разъём, фиксирующий гибкий кабель.

Снимите камеру, аккуратно подняв её и вытащив из разъёма.

Избегайте касания линзы любой из камер.

Удалите камеру из устройства, поддев большим пальцем или инструментом для вскрытия чёрный разъём, удерживающий гибкий кабель.

Снимите камеру, аккуратно подняв её и вытащив из разъёма. Избегайте касания линзы любой из камер.

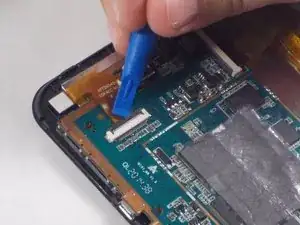

Поднимите чёрные разъёмы на каждом гибком кабеле пальцем. Снимите оба гибких кабеля, соединяющие два экрана с платой, вытянув их из разъёмов.

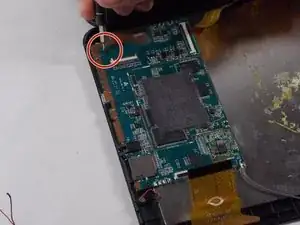

Удалите три винта JIS #0, которые крепят плату к экрану.

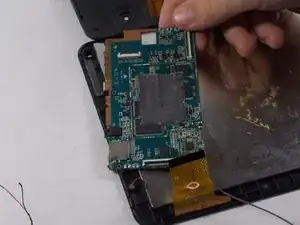

Снимите плату, просто подняв её с ЖК‑экрана.

С помощью отвёртки JIS #0 отверните два винта, фиксирующие один из держателей ЖК‑экрана.

Повторите то же для второго держателя, прикреплённого к дисплею.

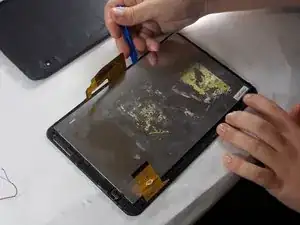

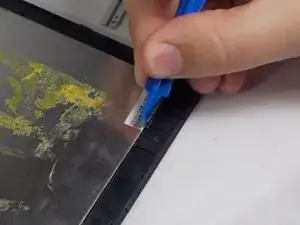

Используйте инструмент для вскрытия, чтобы аккуратно потянуть за язычки в верхней и нижней части ЖК‑экрана.

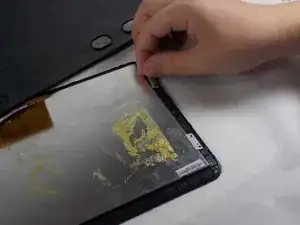

После ослабления дисплей можно слегка приподнять и сдвинуть вправо, освобождая его от корпуса.

Не засовывайте инструмент между дисплеем и сенсорным экраном и не сгибайте дисплей при его извлечении. Слишком большое усилие может повредить или треснуть сенсорный экран.
