Замена внешней части кнопки блокировки Eee Pad Transformer Prime TF201
Замена внешней части кнопки блокировки может потребоваться, если кнопка сильно заедает или повреждена. Замена самой кнопки блокировки очень проста, а последующие шаги довольно лёгкие. Это простая починка!
Шаг 1

Выключите устройство.
Поместите маленькую присоску в угол экрана и аккуратно потяните вверх, чтобы открыть зазор между экраном и корпусом.
Шаг 2


Вставьте пластиковой лопаткой инструмент для вскрытия в зазор рядом с углом устройства.
Медленно проведите инструментом по периметру устройства, постепенно поднимая экран.
Нормально слышать щелчки, когда освобождаются пружинные клипсы, удерживающие экран на месте.
Также нормально слышать отделение клея, так как небольшое количество клея используется для закрепления экрана.
Шаг 3


Когда экран освобождён от всех пружинных клипс и клея, медленно откройте устройство, как раскрывающуюся ракушку, оставив петлю на левой стороне устройства.
Не отделяйте экран от корпуса более чем на несколько дюймов, так как они всё ещё соединены тремя оранжевыми ленточными кабелями.
Аккуратно положите устройство на стол, лицевой стороной экрана вниз.
Крышка корпуса частично будет перекрывать край экрана.
Шаг 4

Отсоедините ленточный кабель, поместив пластиковую лопатку под чёрную пластиковую защёлку, которая находится на противоположной стороне порта от ленточного кабеля.
Подденьте вверх, пока чёрная защёлка не повернётся на 90 градусов, и аккуратно выньте ленточный кабель из разъёма.
Шаг 5

Поместите пластиковую лопатку под белую пластиковую защёлку одного из разъёмов ленточного кабеля.
Подденьте вверх, пока защёлка не повернётся на 90 градусов, и аккуратно выньте ленточный кабель из разъёма.
Повторите предыдущую процедуру, чтобы снять другой ленточный кабель.
Шаг 6

Удалите аккумулятор (закреплён шестью винтами и белым проводным разъёмом), следуя разделу по удалению в руководстве по замене аккумулятора.
Устройство, для которого мы писали это руководство, поставлялось без аккумулятора, поэтому мы не включили его в собственные шаги руководства.
Аккутор удаляется при всех ремонтах для защиты от коротких замыканий, ударов и внутренних повреждений устройства.
Шаг 7

Ориентируйте устройство так, чтобы кнопки блокировки и громкости и присоединённые компоненты находились в верхнем левом углу.
Шаг 8

Удалите два винта длиной 2,5 мм с помощью отвертки Phillips #00.
Шаг 9


С помощью пинцета оттяните полоску чёрной ленты, покрывающую соединение между электронной частью кнопок блокировки и громкости и материнской платой.
Вытолкните чёрную часть из белой части соединителя с помощью пинцета.
Шаг 10

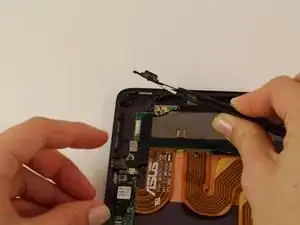

Электронная часть кнопок блокировки и громкости теперь должна свободно перемещаться. Аккуратно подденьте её пинцетом и отложите в сторону.
Шаг 11

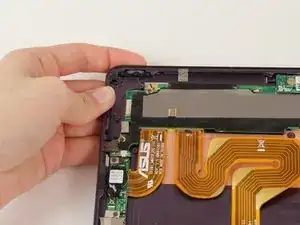

Нажмите на кнопку блокировки снаружи устройства пальцем.

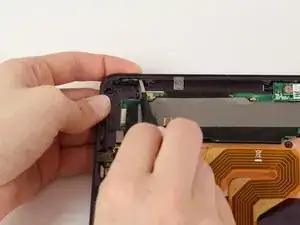

Используйте пинцет, чтобы вытащить кнопку блокировки вверх изнутри устройства, удерживая палец нажатым снаружи.
Выньте кнопку блокировки из устройства и отложите в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
