Замена внешней части кнопки громкости Eee Pad Transformer Prime TF201

Выключите устройство.

Прикрепите маленькую присоску к углу экрана и слегка потяните вверх, чтобы обнажить шов между экраном и корпусом.

Вставьте плоский пластиковый инструмент для вскрытия в образовавшийся шов рядом с углом устройства.

Медленно проведите инструментом по периметру устройства, постепенно поднимая экран.

Нормально слышать щелчки при освобождении пружинных защёлок, удерживающих экран на месте.

Также нормально слышать отделение клея — небольшое количество клея используется для фиксации экрана.

Когда экран будет свободен от всех пружинных защёлок и клея, медленно откройте устройство как ракушку, при этом петля должна находиться слева.

Не отделяйте экран от корпуса более чем на несколько дюймов — они всё ещё соединены тремя оранжевыми ленточными кабелями.

Аккуратно положите устройство на стол экраном вниз.

Задняя часть корпуса будет частично перекрывать экран.

Отключите ленточный кабель, поместив пластиковый инструмент для вскрытия под чёрную пластиковую защёлку, которая находится с противоположной стороны порта от ленточного кабеля.

Подденьте вверх до тех пор, пока чёрная защёлка не повернётся на 90 градусов, затем аккуратно выньте ленточный кабель из разъёма.

Подденьте пластиковым инструментом белую пластиковую защёлку одного из портов ленточного кабеля.

Подденьте вверх до тех пор, пока защёлка не повернётся на 90 градусов, затем аккуратно выньте ленточный кабель из разъёма.

Повторите предыдущую процедуру, чтобы вынуть другой ленточный кабель.

Снимите батарею (закреплённую шестью винтами и разъёмом с белым проводом), следуя инструкции по замене батареи.

Устройство, для которого мы писали это руководство, поставлялось без батареи, поэтому мы не включили её в наши пошаговые действия.

Батарея снимается при всех ремонтах для защиты от коротких замыканий, ударов и внутренних повреждений устройства.

Ориентируйте устройство так, чтобы кнопки блокировки и громкости с присоединёнными компонентами находились в верхнем левом углу.

Удалите два винта 2,5 мм с помощью отвёртки Phillips #00.

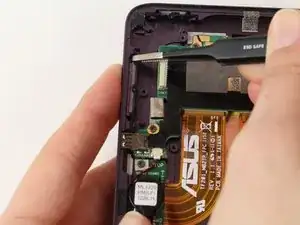

Пинцетом оттяните полоску чёрной ленты, покрывающей соединение между электронной частью кнопок блокировки и громкости и платой.

Выдавите чёрную часть из белой части разъёма с помощью пинцета.

Электронная часть кнопок блокировки и громкости теперь должна свободно двигаться. Осторожно поднимите её пинцетом и отложите в сторону.

Нажмите на кнопку громкости снаружи устройства пальцем.

Используя пинцет, потяните кнопку громкости вверх изнутри устройства, удерживая палец снаружи нажатым.

Выньте кнопку громкости из устройства и отложите в сторону.
