Замена экрана Vtech InnoTab 3S

Удерживая защёлки отсека для батарей в зафиксированном положении, сдвиньте две крышки отсеков батарей наружу от боков устройства.

Извлеките батареи из устройства.

С помощью крестообразной отвёртки Phillips #1 извлеките шесть винтов длиной 7 мм из внутренней части отсека для батарей.

С помощью нейлоновой лопатки снимите пять заглушек, скрывающих винты.

Возможный риск повреждения устройства: Будьте осторожны, чтобы не соскоблить пластик корпуса лопаткой.

При снятии заглушек держите лопатку вертикально относительно платы — так их легче вытащить. Также попробуйте нажимать лопаткой, направленной в сторону нижней части устройства.

Извлеките пять винтов Phillips #1 длиной 5 мм с задней панели устройства.

Аккуратно отделите заднюю панель от передней панели устройства.

После снятия задней панели вы увидите материнскую плату и другие компоненты внутри Vtech InnoTab 3S.

Отвинтите шесть винтов, крепящих материнскую плату к передней панели устройства, используя крестообразную отвёртку Phillips #1.

Отвинтите другие винты 5 мм, крепящие разъём зарядного устройства и кнопки к внутренней стороне передней панели.

Отвинтите шесть винтов длиной 3 мм, удерживающих зажим батареи.

С помощью пинцета снимите по одному зажиму батареи с каждого угла (всего четыре) Vtech InnoTab 3S.

Пинцетом освободите разъём зарядного устройства, разъём для наушников и кнопку переключателя подсветки от передней панели устройства.

Возможный риск повреждения устройства: Избегайте резких движений при снятии материнской платы, чтобы не повредить компоненты устройства.

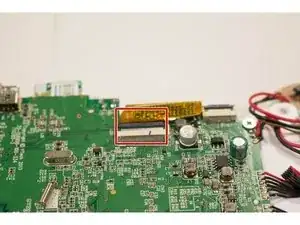

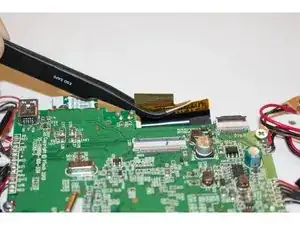

Откройте защёлку, удерживающую разъём экрана с жёлтой плёнкой.

Защёлка, фиксирующая экран, расположена в верхней части материнской платы.

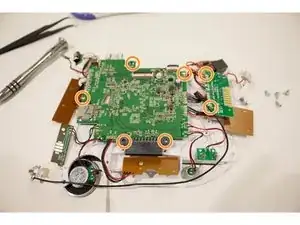

Снимите все семь винтов длиной 5 мм с материнской платы, чтобы отделить материнскую плату от экрана.

Избегайте резких движений при отделении экрана от материнской платы.

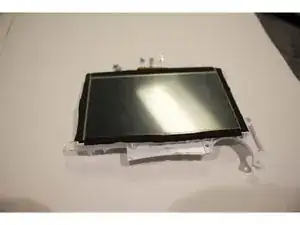

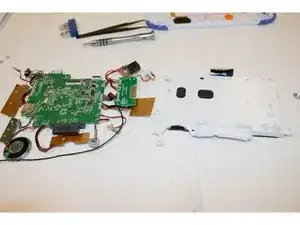

Аккуратно отделите материнскую плату от экрана устройства. Замените повреждённый экран на исправный.
