Замена материнской платы iNet M1001
В этом руководстве показано, как заменить материнскую плату планшета iNet M1001. Это руководство предназначено для вас, если одна или несколько частей материнской платы вышли из строя. Например, если перестал работать модуль Wi‑Fi, гироскоп или сама плата. В нескольких шагах данного руководства используется пайка для извлечения платы.
Шаг 1
Удалите два винта PH1 длиной 4,1 мм крестовой отверткой.
Шаг 2
Прижмите маленькую присоску к задней крышке, затем потяните присоску, чтобы снять заднюю крышку.
Шаг 3

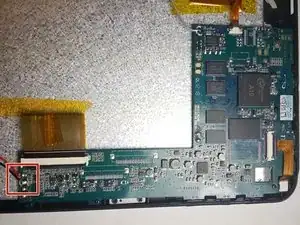

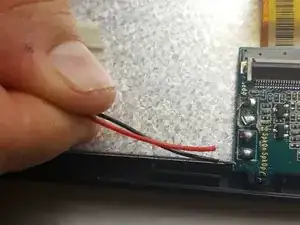

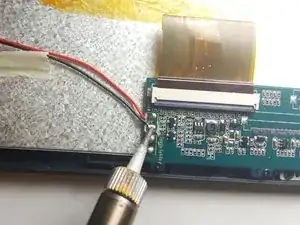

Отпаять чёрный и красный провода и снять их с материнской платы.
Посмотрите это отличное руководство с советами по пайке и выпаиванию.
Шаг 4

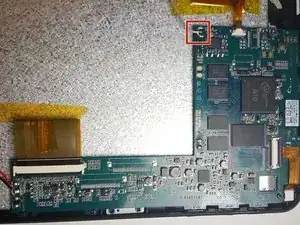

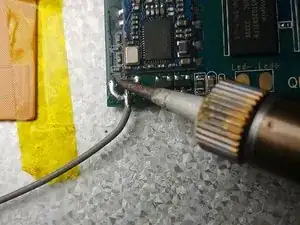

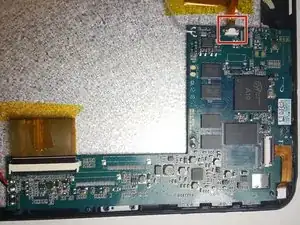

Отпаять серый провод и снять его с материнской платы.
Шаг 5

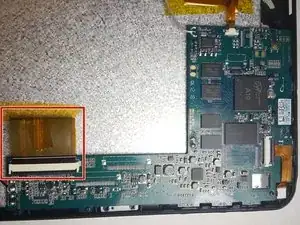

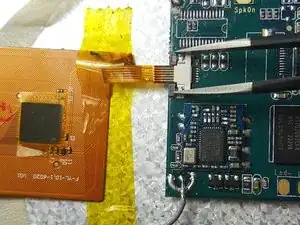

Выдавите разъёмы ленточных кабелей пинцетом и извлеките ленточный кабель.
Шаг 6

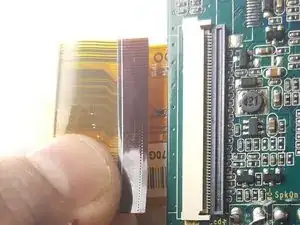

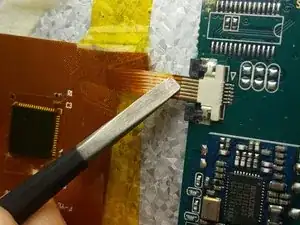

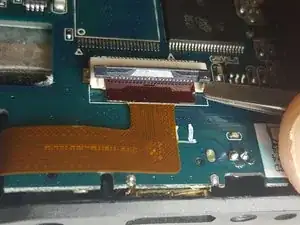

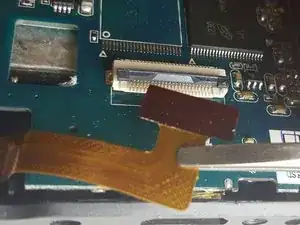

Поднимите защёлку с нулевым усилием вставки пинцетом и извлеките ленточный кабель.
Шаг 7

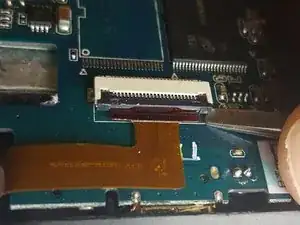

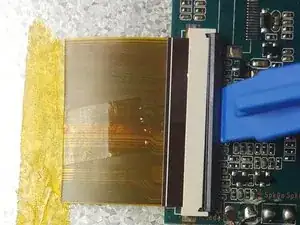

Поднимите защёлку с нулевым усилием вставки пластиковым монтажным инструментом и извлеките ленточный кабель.
Шаг 8

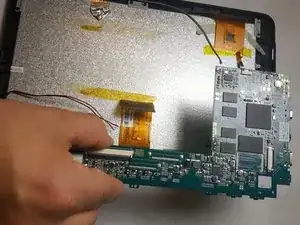

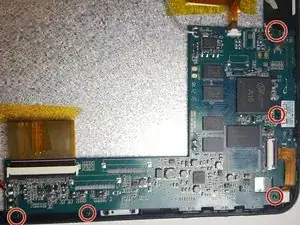

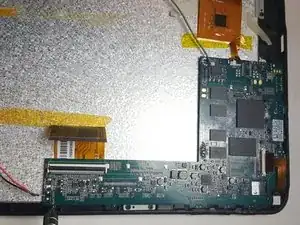

Удалите пять винтов PH00 длиной 5,7 мм отверткой и извлеките материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
