Замена радиатора Microsoft Surface Pro 7

Наденьте защитные очки, чтобы защитить глаза, и аккуратно обращайтесь с ЖК-экраном, чтобы не повредить его.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите телесные повреждения в процессе ремонта, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей Surface, пока вся передняя поверхность не будет покрыта.

Это удержит осколки стекла на месте и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после появления трещин стекло, вероятнее всего, будет продолжать ломаться в процессе работы, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы выскрести стекло.

Полностью выключите Surface перед началом разборки.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз заново нагреть и приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обратите внимание на расположение клея на экране перед продолжением:

Эти участки содержат только клей и безопасны для разрезания.

Плата дисплея и гибкие кабели находятся здесь близко к краю. Режьте осторожно и не вводите медиатор дальше, чем на 1/8 дюйма (3 мм).

Под этой частью экрана лежат хрупкие антенные кабели. Точно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите его между стеклом и решёткой динамика.

Не вставляйте медиатор глубже чёрной рамки по краю экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Поверните медиатор в сторону нижней части Surface, чтобы проскользить им под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение остальной части процедуры, если вы почувствуете значительное сопротивление при проведении медиатора, остановитесь и заново нагрейте обрабатываемый участок. Чрезмерное давление медиатором может привести к растрескиванию стекла.

Оставьте этот медиатор в правом краю, чтобы клей не слипся вновь.

Заново нагрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз заново нагреть и приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите им вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже чёрной рамки по боковому краю экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Проведите медиатор по нижнему краю Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем краю, чтобы клей не слипся вновь.

Заново нагрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз заново нагреть и приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите им вокруг угла в направлении левого края.

Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вводите медиатор глубже, чем на 1/8 дюйма (3 мм) в этой зоне. Здесь близко к рамке расположены кабели дисплея, и их легко повредить. После прохождения зоны кабелей дисплея не вводите медиатор дальше рамки.

Проведите медиатор по левому краю Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом краю, чтобы клей не слипся вновь.

Заново нагрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и вам, возможно, придётся несколько раз заново нагревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Для более сильного нагрева можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Закруглите левый угол монтажной лопаткой и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левыми и правыми антеннами, которые расположены между корпусом и рамкой экрана. Тщательно следуйте дальнейшим шагам, чтобы не повредить антенны.

Под верхним краем экрана находятся хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте кончик лопатки под дисплей в том месте, где вы только что прекратили резать. Не вводите лопатку глубже кромки рамки.

Осторожно прокатывайте лопатку вправо, прижимая длинный край лопатки к клею экрана под рамкой, разрезая клей по ходу движения. Не скользите лопаткой вдоль кромки Surface.

Повторяйте это движение — вставляйте кончик лопатки в место последнего разреза и прокатывайте вправо вдоль всего верхнего края Surface — пока лопатка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

После того как вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопатку оставшийся путь вдоль верхнего края корпуса и закруглите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно поднимите сборку экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Не снимайте экран пока. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Сохраните объектив и верните его в вырез в корпусе при сборке.

Убедитесь, что у вас под рукой пинцет и лопатка.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Не создавайте натяжения на шлейфах дисплея.

Одной рукой удерживайте экран неподвижно.

Используйте заострённый конец лопатки, чтобы аккуратно надавить по обеим сторонам разъёма аккумулятора.

Чередуя стороны, аккуратно «выходите» разъём из гнезда, по чуть-чуть продвигая его наружу.

С помощью пинцета отогните серебристую ленту, закрывающую левый разъём дисплейного кабеля.

Не отсоединяйте ленту от шлейфа.

Вставьте плоский конец лопатки под ленту и подденьте разъём, чтобы отсоединить его от материнской платы.

С помощью пинцета отогните серебристую ленту, фиксирующую правый дисплейный кабель к материнской плате.

Не отсоединяйте ленту от шлейфа.

Используйте плоский конец лопатки, чтобы поднять правый дисплейный кабель строго вверх и отключить его от материнской платы.

Снимите экран.

Когда вы доберётесь до этого шага при сборке, следуйте руководству по замене клея экрана для завершения ремонта: screen adhesive replacement guide.

Используйте отвертку Torx T3, чтобы выкрутить четыре винта 2,4 мм, фиксирующие экран EMI-экран.

С помощью пинцета аккуратно отогните три кусочка серебристой ленты, приклеенной между EMI-экраном материнской платы и медным радиатором.

Эти кусочки ленты можно оставить на EMI-экране материнской платы — их не обязательно полностью удалять.

Обратите внимание на маленькие стрелки по периметру EMI-экрана материнской платы. Они отмечают места каждого защёлкивающего клипса, фиксирующего экран к плате.

При сборке прижмите каждую из этих стрелок, чтобы убедиться, что клипсы зафиксированы.

Будьте осторожны, чтобы не проколоть и не деформировать аккумулятор инструментом для вскрытия.

Начиная с защёлок, прилегающих к аккумулятору, с помощью инструмента для вскрытия аккуратно подденьте EMI-экран материнской платы прямо вверх под каждой стрелкой, чтобы разъединить клипсы.

Старайтесь как можно меньше деформировать EMI-экран. Его потребуется повторно использовать.

Продолжайте использовать инструмент для вскрытия, чтобы отсоединить клипсы по всему периметру EMI-экрана материнской платы.

Старайтесь как можно меньше деформировать EMI-экран. Его потребуется повторно использовать.

Снимите экранирующую пластину СВЧ (EMI) с материнской платы.

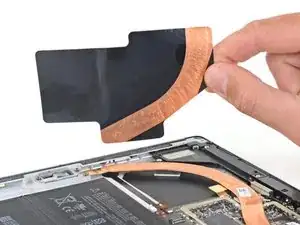

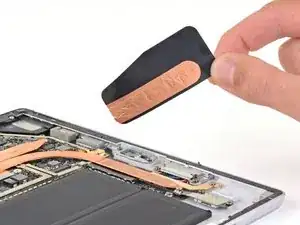

Осторожно снимите теплопроводящие подкладки с медного радиатора.

Теплопроводящие подкладки хрупкие и легко рвутся.

При сборке поверните медную полоску на теплопроводящей подкладке и совместите её с радиатором.

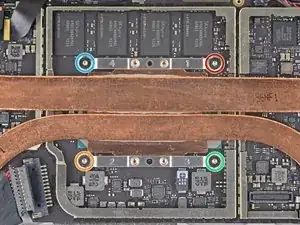

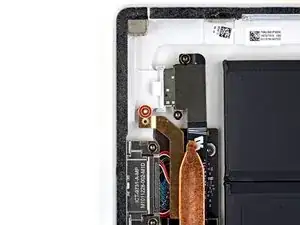

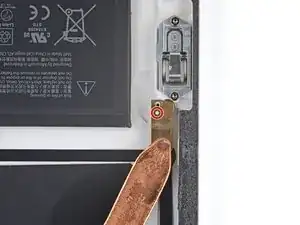

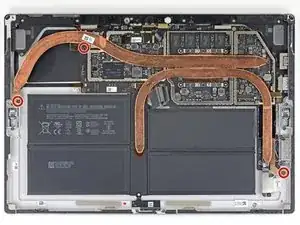

Используйте отвертку Torx T3, чтобы удалить три винта 2,7 мм, фиксирующие радиатор.

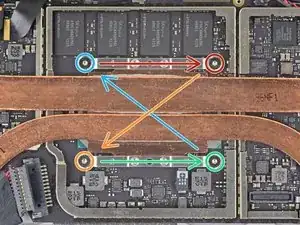

Используйте отвертку Torx T5, чтобы ослабить оставшиеся четыре винта в следующем порядке, поворачивая каждый на полный оборот за раз, пока они не будут удалены:

Винт 1

Винт 2

Винт 3

Винт 4

Следуйте диагональной схеме, поворачивая каждый винт на один полный оборот за раз до их удаления, чтобы предотвратить неравномерное давление на процессор.

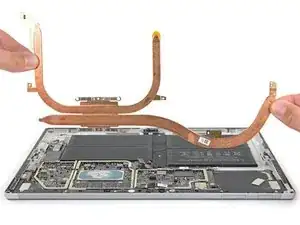

Осторожно поднимите радиатор строго вверх и снимите его с устройства.

Радиатор может слегка прилипать к процессору из‑за термопасты.

При повторной сборке следуйте этому руководству для повторного нанесения термопасты.

Установите два небольших отверстия на каждом конце трубок радиатора на соответствующие штифты в корпусе для правильной центрировки.
