Замена левого динамика Microsoft Surface Pro 7

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, зафиксируйте дальнейшее рассыпание осколков и предотвратите травмы, заклеив стекло.

Наклейте наложенные ленты прозрачной упаковочной ленты на дисплей Surface, пока вся его лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную прочность при поддевании и подъеме дисплея.

По возможности следуйте остальной части руководства как описано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам, возможно, придется использовать металлический инструмент для поддевания, чтобы выкладывать стекло.

Полностью выключите Surface перед началом разборки.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, вам потребуется несколько раз разогреть и повторно приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и встроенная батарея чувствительны к повреждению от тепла.

Обратите внимание на расположение клея экрана перед продолжением:

В этих зонах содержится только клей и их безопасно прорезать.

Плата дисплея и гибкие шлейфы находятся здесь близко к краю. Режьте аккуратно и не вводите медиатор глубже 1/8 дюйма (3 мм).

Хрупкие антенные кабели лежат под этой частью экрана. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Клей здесь также наиболее толстый.

Вставьте медиатор в вырез для динамика на экране и проведите медиатор между стеклом и решеткой динамика.

Не вводите медиатор глубже черного ободка по краю экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Поверните медиатор в сторону нижней части Surface, чтобы провести его под нижний край выреза для динамика.

Проведите медиатор по правому краю Surface, чтобы разрезать клей под экраном.

В течение остальной части процедуры, если при движении медиатора вы почувствуете значительное сопротивление, остановитесь и подогрейте участок, над которым работаете. Слишком сильное нажатие медиатором может треснуть стекло.

Оставьте этот медиатор в правом крае, чтобы клей не слипся снова.

Повторно разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, вам потребуется несколько раз разогреть и повторно приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и встроенная батарея чувствительны к повреждению от тепла.

Вставьте новый медиатор в нижний правый угол и проведите им вокруг угла в сторону нижнего края.

Не вводите медиатор глубже черного ободка по боковой части экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не слипся снова.

Повторно разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, вам потребуется несколько раз разогреть и повторно приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и встроенная батарея чувствительны к повреждению от тепла.

Вставьте новый медиатор в нижний левый угол и проведите им вокруг угла в сторону левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вводите медиатор более чем на 1/8 дюйма (3 мм) здесь. Кабели дисплея находятся рядом с этой частью ободка и легко повреждаются. После прохождения области с кабелями дисплея не вводите медиатор дальше ободка.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не слипся снова.

Повторно разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Клей особенно толстый вдоль этого края, и вам может потребоваться несколько раз разогреть и повторно приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть Surface — экран и встроенная батарея чувствительны к повреждению от тепла.

Под верхним краем экрана лежат хрупкие кабели антенн. Тщательно выполняйте процедуру, чтобы не повредить их.

Вставьте остриё лопатки под дисплей там, где вы только что прекратили резать. Не вставляйте лопатку глубже, чем край рамки экрана.

Осторожно прокатывайте лопатку вправо, прижимая длинную кромку лопатки к клею экрана под рамкой, разрезая клей по ходу движения. Не скользите лопаткой вдоль края Surface.

Повторяйте это движение — вставляйте остриё лопатки туда, где вы только что разрезали, и прокатывайте вправо вдоль всего верхнего края Surface, пока лопатка не окажется в 2,5 дюймах (64 мм) от правого края Surface.

После того как вы разрежете клей над антеннами (8,5 дюйма или 22 см от левого края), проведите лопатку до конца вдоль верхнего края корпуса и закруглите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно поднимите узел экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и убедитесь, что весь клей отделён.

Не снимайте экран пока. Он всё ещё соединён с платой двумя кабелями.

Используйте лопатку для вскрытия, чтобы перерезать оставшийся клей.

Фонарик вспышки может выпасть из корпуса Surface. Следите за линзой и верните её в вырез в корпусе при сборке.

Убедитесь, что пинцет и лопатка под рукой.

Поднимите верхнюю часть узла экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Не натягивайте ленточные кабели дисплея.

Держите экран неподвижно одной рукой.

Используйте заострённый конец лопатки, чтобы аккуратно надавить по обе стороны разъёма аккумулятора.

Поочерёдно с одной стороны на другую осторожно «выведите» разъём из гнезда.

Используйте пинцет, чтобы отогнуть серебристую ленту, закрывающую левый разъём кабеля дисплея.

Не снимайте ленту с ленточного кабеля.

Вставьте плоский конец лопатки под ленту и подденьте разъём, чтобы отключить его от материнской платы.

Используйте пинцет, чтобы отогнуть серебристую ленту, фиксирующую правый кабель дисплея к материнской плате.

Не снимайте ленту с ленточного кабеля.

Используйте плоский конец лопатки, чтобы поднять правый кабель дисплея строго вверх и отключить его от материнской платы.

Снимите экран.

Когда вы дойдёте до этого шага при обратной сборке, следуйте руководству по замене клея экрана для остальной части ремонта.

Используйте отвертку Torx T3, чтобы выкрутить четыре винта 2,4 мм, фиксирующие ЭМИ-экран.

Используйте пинцет, чтобы аккуратно отогнуть три куска серебристой ленты, скрепляющей ЭМИ-экран материнской платы с медным радиатором.

Эти куски ленты можно оставить на ЭМИ-экране материнской платы и их не нужно полностью удалять.

Обратите внимание на мелкие стрелки по периметру ЭМИ-экрана материнской платы. Они отмечают расположение каждого защёлкивающего фиксатора, удерживающего экран на плате.

При сборке прижмите каждую из этих стрелок, чтобы убедиться, что фиксаторы зафиксированы.

Будьте осторожны, чтобы не проколоть и не деформировать аккумулятор инструментом для вскрытия.

Начиная с защёлок, прилегающих к аккумулятору, используйте инструмент для вскрытия, чтобы осторожно поддеть ЭМИ-экран материнской платы прямо вверх под каждой стрелкой и отключить защёлки.

Старайтесь минимально деформировать ЭМИ-экран. Его нужно будет использовать повторно.

Продолжайте использовать инструмент для вскрытия, чтобы отключить защёлки по всему периметру ЭМИ-экрана материнской платы.

Старайтесь минимально деформировать ЭМИ-экран. Его нужно будет использовать повторно.

Снимите экранирующую пластину EMI с материнской платы.

Используйте отвертку Torx T5, чтобы вывернуть следующие четыре винта крепления антенны:

Три винта 4,5 мм

Один винт 6 мм

Используйте заострённый конец медиатора (лопатки), чтобы приподнять разъём рядом с тыльной камерой и отключить его.

Используйте заострённый конец медиатора (лопатки), чтобы приподнять разъём рядом с фронтальной камерой и отключить его.

Снимите кронштейн антенны.

Удалите оставшийся незакреплённый прозрачный пластиковый световод и отложите его в сторону.

Осторожно оторвите центральную теплопроводящую прокладку от медного радиатора.

Теплопроводящие прокладки фиксируются лёгким клеящим слоем.

Теплопроводящие прокладки хрупкие и легко рвутся.

Снимите оставшиеся две теплопроводящие прокладки с радиатора.

При сборке выровняйте медную полосу на теплопроводящей прокладке с радиатором.

Винты радиатора очень хрупкие и их легко сорвать или сломать. Действуйте осторожно и отметьте, откуда был извлечён каждый винт радиатора.

Используйте отвертку, чтобы вывернуть следующие семь винтов, крепящих радиатор:

Четыре винта 3,4 мм Torx T5

Три винта 2,7 мм Torx T3

Осторожно приподнимите радиатор ровно вверх и снимите его с устройства.

Радиатор будет слегка приклеен к процессору термопастой.

При сборке обязательно нанесите новую термопасту.

Разместите два маленьких отверстия на каждом конце тепловых трубок радиатора на соответствующих штифтах в корпусе для правильного выравнивания.

Используйте плоский конец медиатора (лопатки), чтобы отжать вверх белую пластиковую запорную заслонку ZIF-разъёма в верхнем левом углу материнской платы.

Подденьте именно подвижную заслонку, а не сам разъём.

Вытяните кабель пальцами или пинцетом.

Осторожно проведите плоским концом медиатора между проводами динамика и материнской платой, пока он не упрётся в разъём.

Аккуратно подденьте разъём строго вверх, чтобы отключить его от материнской платы.

Будьте осторожны — провода динамика хрупкие.

При сборке установите новый жгут проводов динамика на разъём материнской платы и аккуратно нажмите прямо вниз пальцем для подключения.

Используйте отвертку Torx T5, чтобы вывернуть следующие винты из левого динамика:

Один винт 6 мм

Один винт 4 мм

Возьмитесь за динамик за край верхней стороны и слегка приподнимите его.

Вытяните динамик из корпуса горизонтально, чтобы снять его.

Если в комплекте с заменяемым динамиком уже был установлен кабель питания и регулировки громкости, пропустите оставшиеся шаги и начинайте обратную сборку.

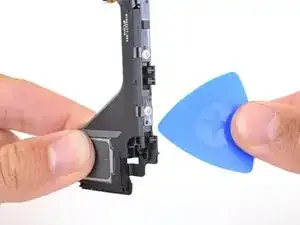

Осторожно подденьте инструментом для вскрытия под кнопку питания и отделите её от левого динамика.

Кнопки питания приклеены к динамику лёгким клеевым слоем.

Ленточный кабель хрупкий; не порвите его.

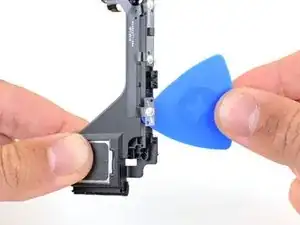

Повторите процедуру для двух кнопок регулировки громкости.

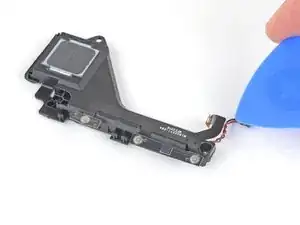

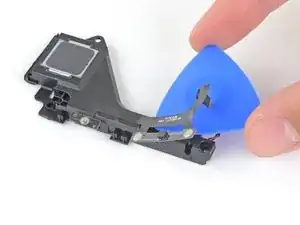

Когда все кнопки отделены от динамика, аккуратно подденьте инструментом для вскрытия оставшиеся ленточные кабели, чтобы отделить их от динамика.

Ленточные кабели приклеены к динамику лёгким клеем.

Ленточные кабели хрупкие; не порвите их.

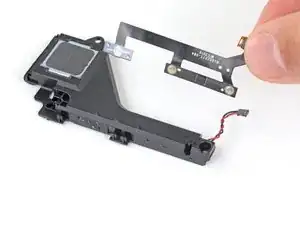

Снимите кабель питания и кнопок громкости со старого динамика и перенесите его на новый.

При сборке наденьте отверстия в кабелях кнопок на штифты динамика для правильного выравнивания. По возможности используйте существующий клей. Если требуется новый клей, используйте тонкую двустороннюю ленту, например Tesa.
