Замена шарнира подставки Microsoft Surface Pro 7

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее рассыпание и травмы при ремонте, заклейте стекло скотчем.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей Surface до полного покрытия лицевой стороны.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Старайтесь следовать остальным шагам руководства как описано. Однако после того как стекло треснет, оно, вероятно, будет продолжать раскалываться в процессе работы, и вам, возможно, придётся использовать металлический приёмник для удаления стекла.

Полностью выключите Surface перед началом разборки.

Нагрейте iOpener и приложите его к правому краю экрана Surface в течение двух минут.

Возможно, вам придётся несколько раз повторно нагревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен или термофен для большей температуры, но аккуратно — не перегрейте Surface: экран и внутренняя батарея чувствительны к теплу.

Обратите внимание на расположение клея экрана перед продолжением:

В этих зонах находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие кабели находятся здесь близко к краю. Режьте аккуратно и не вводите инструмент глубже, чем на 1/8 дюйма (3 мм).

Под этой частью экрана лежат хрупкие антенные кабели. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте монтажную лопатку в отверстие динамика на экране и проведите лопатку между стеклом и решёткой динамика.

Не вставляйте монтажную лопатку глубже чёрной рамки по краю экрана. Слишком глубокая вставка может повредить ЖК-экран.

Поверните лопатку в направлении нижней части Surface, чтобы провести её под нижний край выреза для динамика.

Проведите лопатку вниз по правому краю Surface, чтобы разрезать клей под экраном.

На протяжении всей процедуры, если при проведении лопаткой вы почувствуете значительное сопротивление, остановитесь и подогрейте обрабатываемую секцию. Чрезмерное давление лопаткой может привести к растрескиванию стекла.

Оставьте эту лопатку в правом крае, чтобы клей не склеился снова.

Повторно нагрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.

Возможно, вам придётся несколько раз повторно нагревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен или термофен для большей температуры, но аккуратно — не перегрейте Surface: экран и внутренняя батарея чувствительны к теплу.

Вставьте новую монтажную лопатку в нижний правый угол и проведите её вокруг угла к нижнему краю.

Не вставляйте монтажную лопатку глубже чёрной рамки по стороне экрана. Слишком глубокая вставка может повредить ЖК-экран.

Проведите лопатку вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в нижнем крае, чтобы клей не склеился снова.

Повторно нагрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Возможно, вам придётся несколько раз повторно нагревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен или термофен для большей температуры, но аккуратно — не перегрейте Surface: экран и внутренняя батарея чувствительны к теплу.

Вставьте новую монтажную лопатку в нижний левый угол и проведите её вокруг угла в направлении левого края.

Будьте осторожны при резке под нижними 2.5 дюймами (65 мм) левого края. Не вводите монтажную лопатку глубже, чем на 1/8 дюйма (3 мм) в этой области. Рядом с этой частью ободка находятся кабели дисплея, которые легко повреждаются. Пройдя область кабелей дисплея, не вставляйте лопатку дальше ободка.

Проведите лопатку вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в левом крае, чтобы клей не склеился снова.

Повторно нагрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Клей здесь самый толстый, и вам, возможно, придётся несколько раз повторно нагревать и прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен или термофен для большей температуры, но аккуратно — не перегрейте Surface: экран и внутренняя батарея чувствительны к теплу.

Под верхним краем экрана лежат хрупкие кабели антенн. Точно следуйте инструкции, чтобы не повредить их.

Вставьте кончик лопатки под дисплей туда, где вы только что прекратили прорезание. Не вставляйте лопатку глубже края окантовки.

Аккуратно прокатывайте лопатку вправо, прижимая длинный край лопатки к клею под окантовкой и разрезая клей по мере продвижения. Не проводите лопаткой по краю Surface.

Повторяйте этот прием: вставляйте кончик лопатки там, где вы только что разрезали, и прокатывайте вправо вдоль всего верхнего края Surface, пока лопатка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопаткой остаток пути вдоль верхнего края корпуса и закруглите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите модуль экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к плате двумя кабелями.

Используйте монтажную лопатку, чтобы перерезать оставшийся клей.

Объектив вспышки может выпадать из корпуса Surface. Следите за ним и верните в вырез корпуса при сборке.

Убедитесь, что пинцет и лопатка лежат в пределах досягаемости.

Поднимите верхнюю часть модуля экрана от корпуса, одновременно подводя нижнюю часть экрана ближе к разъёмам дисплея на плате.

Не создавайте натяжения на ленточных кабелях дисплея.

Держите экран одной рукой, чтобы он не смещался.

Используя остроконечный край лопатки, аккуратно нажимайте по обеим сторонам разъёма аккумулятора.

Поочерёдно с одной стороны на другую мягко «шагая», вытолкните разъём из гнезда.

С помощью пинцета отогните серебристую ленту, покрывающую разъём левого кабеля дисплея.

Не снимайте ленту с гибкого кабеля.

Вставьте плоский конец лопатки под ленту и подденьте разъём, чтобы отсоединить его от платы.

С помощью пинцета отогните серебристую ленту, фиксирующую правый кабель дисплея на плате.

Не снимайте ленту с гибкого кабеля.

Используйте плоский конец лопатки, чтобы поднять правый кабель дисплея строго вверх и отсоединить его от платы.

Снимите экран.

Когда вы дойдёте до этого шага при сборке, следуйте руководству по замене клея экрана для завершения ремонта.

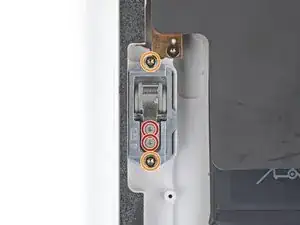

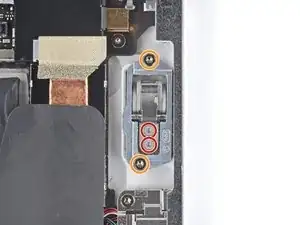

Снимите следующие четыре винта с каждого шарнира подставки, который вы заменяете:

Два винта T3 Torx длиной 2,7 мм

Два винта T5 Torx длиной 3,9 мм

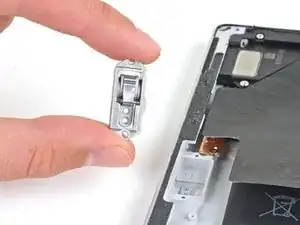

Снимите шарниры подставки.
