Замена вибромотора Samsung Galaxy Tab S7 Plus

Полностью выключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства, чтобы ослабить клей под ним.

Клеевая лента дисплея у Galaxy Tab S7+ чрезвычайно прочная, вероятно, потребуется несколько раз нагреть и применить iOpener перед началом съёма дисплея и в процессе удаления.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Пока вы ждёте, пока клей ослабнет, обратите внимание на следующее:

Вдоль нижнего края параллельно экрану находится длинная плата.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить плату.

На этом изображении показан пример отделения дисплея от стеклянной панели.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить дисплей.

Когда экран станет тёплым на ощупь, установите присоску на нижний край экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Альтернативно можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор между рамкой и экраном.

Не вставляйте медиатор глубже 2 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте новый медиатор в созданный вами зазор.

Проведите новым медиатором вдоль нижнего края устройства в направлении нижнего правого угла.

Приложите нагретый iOpener к правому краю устройства, чтобы ослабить клей под ним.

Поверните медиатор вокруг нижнего правого угла устройства.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте новый медиатор в созданный зазор.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить компоненты вдоль правого края.

Проведите новым медиатором вдоль правого края устройства в направлении верхнего правого угла.

Приложите нагретый iOpener к верхнему краю устройства, чтобы ослабить клей под ним.

Поверните медиатор вокруг верхнего правого угла устройства.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль верхнего края устройства в направлении верхнего левого угла.

Приложите нагретый iOpener к левому краю устройства, чтобы ослабить клей под ним.

Поверните медиатор вокруг верхнего левого угла устройства.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте новый медиатор в созданный зазор.

Проведите новым медиатором вдоль левого края устройства в направлении нижнего левого угла.

Поверните медиатор вокруг нижнего левого угла устройства.

Оставьте медиатор на месте, чтобы клей не слипся снова.

В этот момент по периметру экран должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, используйте медиатор, чтобы снова прорезать клей.

Не пытайтесь полностью снимать экран пока — он всё ещё соединён с рамой гибким кабелем.

Поставив верхнюю часть устройства к себе, поднимите экран и отведите его от себя так, как будто открываете книгу.

Перед продолжением положите экран вверх ногами параллельно раме.

Не поворачивайте экран и не отводите его слишком далеко от рамы, чтобы не повредить гибкий кабель.

При сборке:

Это хорошее место, чтобы включить планшет и проверить все функции перед окончательным закрытием. Обязательно полностью выключите планшет перед продолжением работ.

Удалите крупные куски клея пинцетом или пальцами. Используйте изопропиловый спирт высокой концентрации (свыше 90%) для удаления остатков клея.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству. Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём дисплейного кабеля, закреплённый на экране.

Чтобы заново подключить прижимные разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном выравнивании штыри могут согнуться и получить необратимое повреждение.

Держите дисплейный кабель на месте пинцетом или пальцами.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём датчика отпечатка пальца, присоединённый к дисплейному кабелю.

Обратите внимание на положение дисплейного кабеля; вам потребуется согнуть его таким же образом при подключении нового экрана.

Снимите экран с рамы.

Используйте отвертку Phillips #00, чтобы выкрутить пятьдесят винтов длиной 3 мм, фиксирующих кронштейн рамы к раме.

На третьем фото те же винты отмечены по квадрантам. Используйте это фото при сборке, чтобы учесть все винты:

Нижний левый = 9 винтов

Нижний правый = 14 винтов

Верхний правый = 12 винтов

Верхний левый = 15 винтов

Поднимите кронштейн рамы от рамы, при этом убедитесь, что дисплейный кабель продет через его разъём.

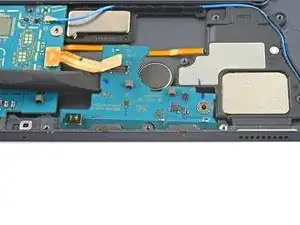

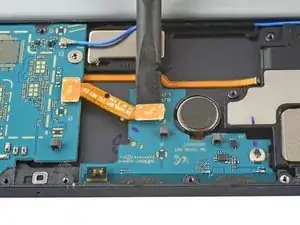

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём батареи, закреплённый на материнской плате.

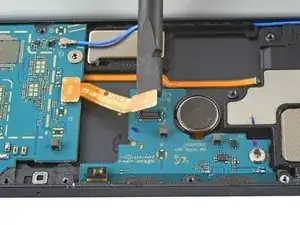

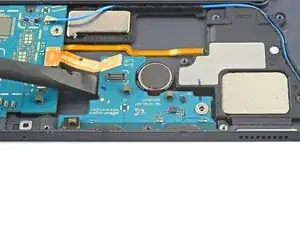

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём соединительного кабеля платы антенны, закреплённый на плате антенны.

Используйте отвертку Phillips 00, чтобы выкрутить винт 2 мм, фиксирующий плату антенны к раме.

Вставьте лопатки в зазор между платой антенны и рамой.

Подденьте лопаткой, чтобы отделить плату антенны от рамы.

Снимите плату антенны.

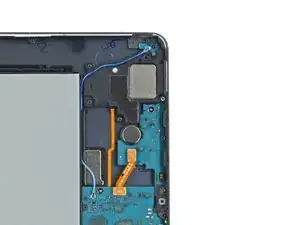

Под вибромотором есть слабый клей, фиксирующий его к раме.

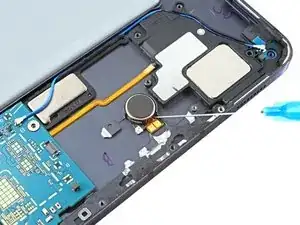

Капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) в зазоры вокруг периметра батареи.

Поначалу применяйте только несколько капель и добавляйте при необходимости. Слишком большое количество изопропилового спирта может повредить медные контакты вибромотора.

Дайте изопропиловому спирту проникнуть под клей вибромотора в течение одной-двух минут.

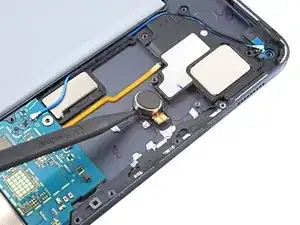

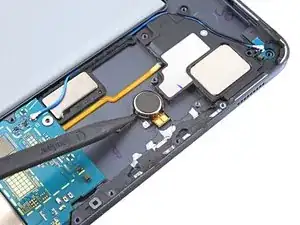

Вставьте острый конец лопатки в зазор между вибромотором и рамой.

Подденьте лопаткой, чтобы отсоединить вибромотор.

Если трудно отделить вибромотор от рамы, нанесите больше изопропилового спирта; клею может потребоваться время, чтобы размягчиться.

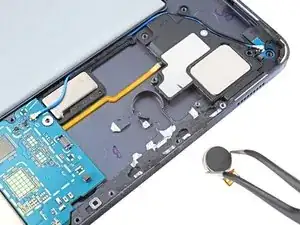

Используйте пинцет или пальцы, чтобы снять вибромотор.

Если остался спирт, протрите его безворсовой тканью или дайте полностью высохнуть перед установкой нового вибромотора.
