Замена динамика для разговора iPhone SE 2022

Перед началом разборки выключите телефон.

Выкрутите два винта P2 длиной 3,4 мм с нижнего края iPhone.

Если инструмент вставить слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте вскрывающейся инструмент перманентным маркером.

Вы также можете отметить другие углы инструмента на разной длине.

В качестве альтернативы можно прикрепить монету к инструменту на расстоянии 3 мм от кончика.

Компания Apple продаёт инструмент Адгезивный резак для безопасного разрезания клеевого уплотнителя дисплея в своём магазине самостоятельного ремонта.

Если у iPhone разбит экран, чтобы ограничить дальнейшее повреждение стекла и предотвратить травмы во время ремонта, заклейте стекло лентой.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Для защиты глаз от осколков стекла, которые могут отслоиться во время ремонта, наденьте защитные очки.

Если присоска не будет держаться на следующих шагах, сложите прочную ленту (например, изоленту) в петлю и используйте её вместо присоски для подъёма экрана.

Если ничто не помогает, можно приклеить присоску к экрану с помощью суперклея.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, который мы разработали для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите три шага внизу для альтернативного метода.

Полные инструкции по использованию Anti-Clamp приведены в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски вблизи нижнего края iPhone, непосредственно над кнопкой «Домой» — одну на передней панели, вторую на задней.

Сожмите присоски, чтобы создать вакуум в нужной зоне.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может удержать её, вы можете использовать ленту для создания более шероховатой поверхности.

Переместите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они смещаются, немного ослабьте присоски и повторно выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или плиту, но чрезмерное нагревание может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лег на нижний край iPhone.

Подождите одну минуту, чтобы клей ослаб и появился зазор для вскрытия.

Вставьте вскрывающейся инструмент под пластиковый ободок экрана, а не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, добавьте больше тепла в область и поверните ручку на четверть оборота.

Не делайте более чем на четверть оборота за раз и делайте перерыв в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие два шага.

Если вы используете присоску, выполните следующие два шага, чтобы ослабить заднее стекло.

Подготовьте iOpener и приложите его к экрану не менее чем на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к перегреву.

Закрепите присоску на нижней половине передней панели как можно ближе к кнопке «Домой».

Поднимите переднюю панель с помощью присоски, чтобы образовался небольшой зазор между передней панелью и рамкой.

Если у вас возникают трудности с образованием зазора, дополнительно нагрейте нижнюю часть экрана, чтобы размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Вставьте вскрывающейся инструмент в зазор под пластиковым ободком экрана.

Проведите вскрывающим инструментом по нижнему правому углу, чтобы разрезать клей передней панели.

Вставьте второй вскрывающий инструмент в нижнюю кромку телефона.

Проведите вскрывающим инструментом по нижнему левому углу, чтобы разрезать клей.

Оставьте вскрывающие инструменты на месте, чтобы клей не соединился снова.

Если клей стало трудно разрезать, скорее всего, он остыл. Нагрейте его с помощью iOpener в течение двух-трёх минут.

Проведите левым нижним вскрывающим инструментом вдоль левого края телефона, чтобы разрезать клей.

Остановитесь у верхнего левого угла дисплея.

Не пытайтесь отжать верхний край дисплея от задней крышки, поскольку он зафиксирован пластиковыми защёлками, которые могут сломаться.

Проведите правым нижним вскрывающим инструментом вдоль правого края телефона, чтобы разрезать клей.

Не вставляйте инструмент глубже чем на 3 мм, иначе можно повредить внутренние компоненты.

Остановитесь у верхнего правого угла дисплея.

Удалите вскрывающие инструменты.

Аккуратно потяните за присоску, чтобы поднять нижний край дисплея.

Не поднимайте дисплей более чем на 15°, иначе есть риск повреждения шлейфов, соединяющих дисплей.

Снимите присоску.

Вставьте вскрывающий инструмент под верхний левый угол дисплея.

Проведите инструментом вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы разрезать остатки клея.

Слегка сдвиньте блок дисплея вниз, в сторону разъёма для зарядки, чтобы разъединить защёлки, удерживающие его в задней крышке.

Откройте телефон, откинув дисплей вверх с левой стороны, как заднюю обложку книги.

Не пытайтесь полностью отделить дисплей от корпуса телефона, поскольку его всё ещё соединяют несколько хрупких шлейфов, подключённых к логической плате.

Прислоните дисплей к чему-либо, чтобы он оставался в приподнятом положении во время работы с телефоном.

Снимите четыре винта Phillips, фиксирующих нижнюю скобу шлейфа дисплея:

Два винта длиной 1,2 мм

Два винта длиной 2,8 мм

Во время выполнения инструкции внимательно следите за винтами, чтобы каждый из них был установлен обратно на своё место при сборке. Установка винта не на своё место может привести к необратимому повреждению.

Используйте пинцет, чтобы аккуратно снять нижнюю скобу шлейфа дисплея.

Используйте острый конец лопатки, чтобы отключить аккумулятор, отжав разъём прямо вверх от его гнезда.

Шлейфы дисплея и дигитайзера расположены один над другим. Чтобы избежать повреждений, всегда начинайте с отключения верхнего шлейфа, ни в коем случае не пытайтесь отключать оба одновременно.

Используйте острый конец лопатки, чтобы отключить два нижних шлейфа дисплея, отжав разъёмы прямо вверх от их гнёзд.

Чтобы повторно подключить разъёмы нажимного типа, нажмите на одну сторону разъёма до щелчка, затем повторите действие с другой стороны. Не нажимайте на центр разъёма. Если разъём будет хоть немного смещён, он может согнуться, что приведёт к необратимому повреждению.

Используйте отвёртку Phillips, чтобы снять три винта длиной 1,2 мм, фиксирующих скобу переднего датчика.

Используйте пинцет, чтобы аккуратно снять скобу переднего датчика.

Используйте острый конец лопатки, чтобы отключить передний датчик, отжав разъём прямо вверх от его гнезда.

Снимите блок дисплея.

При сборке следуйте данному руководству, чтобы нанести клей и установить блок дисплея.

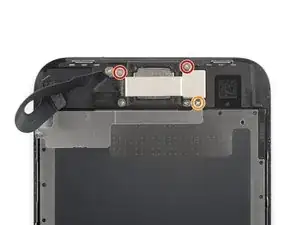

Открутите три винта, фиксирующих скобу динамика для уха:

Два винта Phillips длиной 2,6 мм

Один винт Phillips длиной 1,6 мм

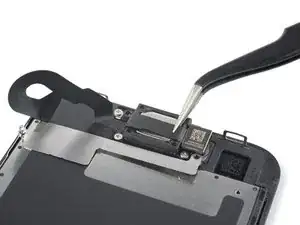

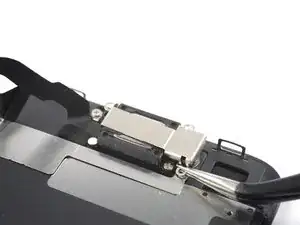

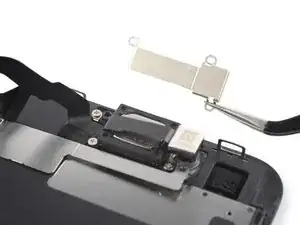

Используйте пинцет, чтобы аккуратно снять скобу динамика для уха.

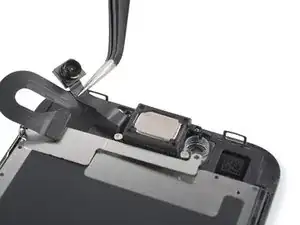

Воспользуйтесь пинцетом, чтобы извлечь фронтальную камеру из разъёма и отвести её влево для получения свободного доступа к динамику уха.

Избегайте перегибов кабеля фронтальной камеры во время этой процедуры.

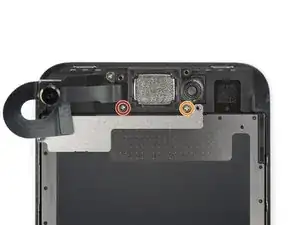

Открутите два винта, крепящих динамик уха:

Один винт Phillips длиной 1,8 мм

Один винт Phillips длиной 2,3 мм

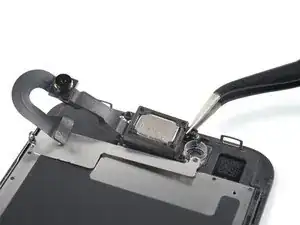

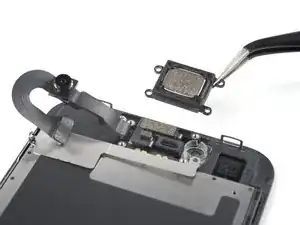

Воспользуйтесь пинцетом, чтобы извлечь динамик уха.
