Замена узла дисплея iPhone 5

Если дисплей разбит, защитите глаза и кожу. Наденьте защитные очки для защиты глаз и наденьте латексные или нитриловые перчатки для защиты рук от осколков (убедитесь, что у Вас нет аллергии на материал перчаток).

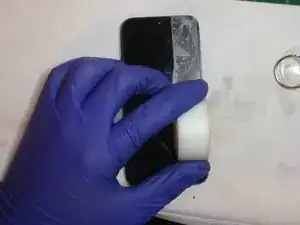

Покройте разбитое стекло прозрачной упаковочной лентой до тех пор, пока весь экран не будет закрыт. Это поможет предотвратить травмы и рассыпание стекла по столу.

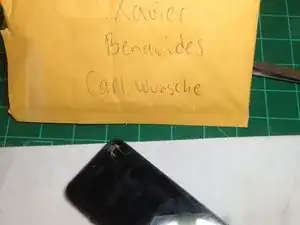

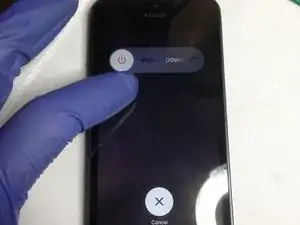

Перед снятием узла дисплея обязательно выключите телефон. Это поможет избежать короткого замыкания.

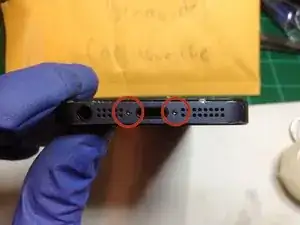

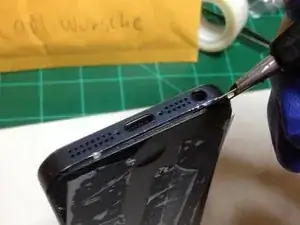

Возьмите 5-точечную отвёртку Pentalobe и удалите два винта Pentalobe длиной 3,6 мм рядом с разъёмом Lightning (портом зарядки).

Для этого шага будет использован нож X-acto. Будьте предельно осторожны при работе с лезвием. Всегда резать в сторону от себя.

Выдвиньте лезвие на 2 мм от закрытого положения.

Поместите лезвие между узлом дисплея и корпусом телефона.

Нажмите вниз между узлом дисплея и корпусом телефона, пока не появится щель. Как только появится щель, подденьте лезвием, чтобы сохранить зазор.

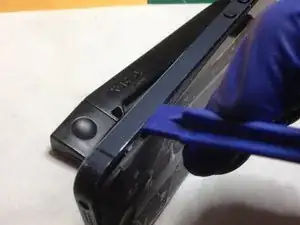

После того как образовался постоянный зазор, используйте пластиковый рычаг, чтобы поддеть по периметру узел дисплея и отделить экран от телефона.

Если Вы слышите щелчки, значит окантовка дисплея отщёлкивается от корпуса телефона — это нормально.

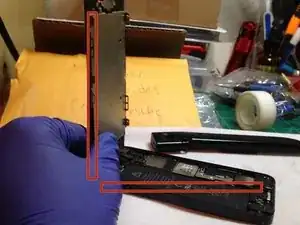

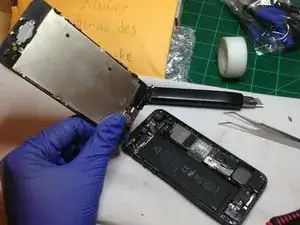

Осторожно приподнимите узел дисплея от телефона и установите его под угол 90 градусов относительно горизонтали.

Найдите защитную пластину разъёмов — она расположена в верхней правой части телефона, вдоль стороны кнопки питания.

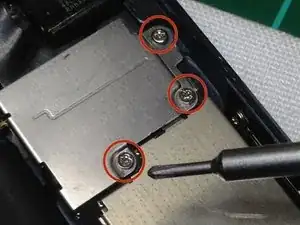

Возьмите отвёртку Phillips #000 и выкрутите три винта Phillips, крепящие защитную пластину разъёмов к логической плате.

После удаления всех винтов снимите защитную пластину разъёмов с телефона.

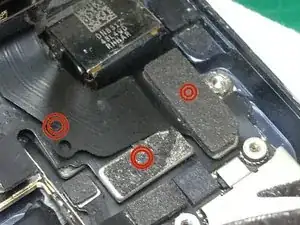

Найдите три кабеля, соединяющие заднюю часть узла дисплея с логической платой.

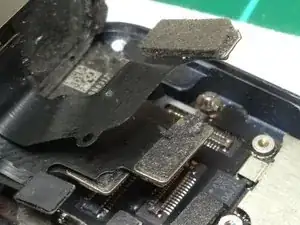

Медленно отсоедините каждый кабель с помощью плоскогубцев.

После отключения трёх кабелей удалите старый узел дисплея и храните его в безопасном месте.

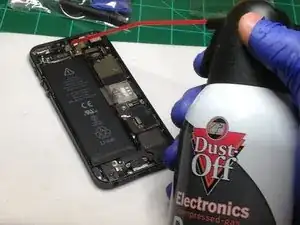

Используя сжатый воздух, предназначенный для электроники, выдуйте пыль и мусор из телефона.

Соберите устройство в обратном порядке, установив новый узел дисплея.
