Замена материнской платы Samsung Galaxy S24 Plus

Разрядите батарею телефона ниже 25%, так как заряженная литий‑ионная батарея представляет собой потенциальную опасность. Если батарея вздута, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы выключить телефон.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к перегреву.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Ровно и сильно потяните за присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если трудно создать зазор, подогрейте больше, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Вставьте лопатку для вскрытия в зазор.

Проводите лопаткой взад‑вперёд вдоль правого края, чтобы отделить клей.

Оставьте лопатку вставленной внизу справа, чтобы клей не схватывался повторно.

Приложите подогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы отделить клей.

Вставьте вторую лопатку в нижнем правом углу.

Проведите открывающую лопатку к нижнему левому углу, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не схватывался повторно.

Приложите подогретый iOpener к левому краю задней крышки на две минуты.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третью лопатку в нижнем левом углу.

Проведите лопатку к верхнему левому углу, чтобы отделить клей.

Оставьте лопатку у верхнего левого угла, чтобы клей не схватывался повторно.

Приложите подогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвёртую лопатку в верхнем левом углу.

Проведите лопатку к верхнему правому углу, чтобы отделить клей.

Оставьте лопатку у верхнего правого угла, чтобы клей не схватывался повторно.

Вокруг заднего микрофона, чуть выше вспышки, находится квадратный участок клея.

Совместите кончик лопатки с позициониром вспышки.

Просуньте лопатку под верхнюю часть задней крышки, пока не почувствуете, что она зацепилась за клей.

Продолжайте вести лопатку в направлении дна телефона, слегка приподнимая крышку, пока она полностью не оторвётся от клея.

Возьмитесь и снимите заднюю крышку.

Если крышка снимается с трудом, используйте лопатку, чтобы отделить участки клея, которые могли снова схватиться.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Сохранение водозащиты после ремонта будет зависеть от того, насколько тщательно вы заново нанесёте клей на заднюю крышку, но устройство потеряет свой класс защиты IP.

Снимите все остатки клея с задней крышки и корпуса телефона пинцетом или пальцами. Если клей трудно удалить, используйте тепло или изопропиловый спирт (90% или более) и кофейный фильтр или безворсовую ткань.

Если вы используете самоклеящиеся вставки по размеру, следуйте этому руководству.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём катушки беспроводной зарядки press connector от материнской платы.

На плате рядом с каждым прижимным разъёмом напечатана стрелка, указывающая рекомендуемое место для поддевания.

Чтобы подключить прижимные разъёмы обратно, аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не щёлкнет на месте. Не пытайтесь насильно вдавить разъём. Если возникают трудности, переставьте его и попробуйте снова.

Используйте крестообразную отвёртку, чтобы удалить тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих динамик

Вставьте наконечник лопатки в вырез в верхнем левом углу динамика, который помечен стрелкой.

Подденьте, чтобы отщелкнуть динамик от рамки.

Используйте пальцы, чтобы отвести динамик от рамки.

Снимите катушку беспроводной зарядки и динамик с рамки.

При сборке нажмите по краям динамика, чтобы защёлкнуть его на рамке перед повторной установкой винтов.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём батареи.

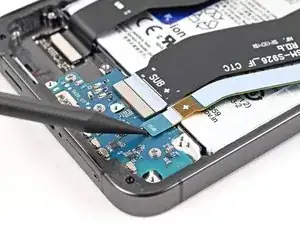

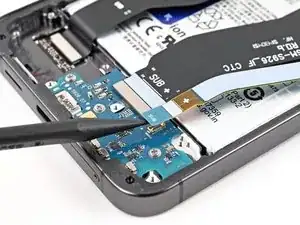

Используйте лопатку, чтобы поддеть и отсоединить оба прижимных разъёма межсоединительных кабелей от дополнительной платы.

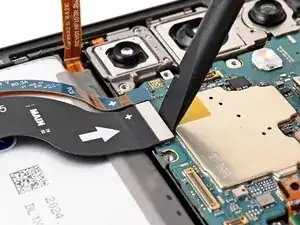

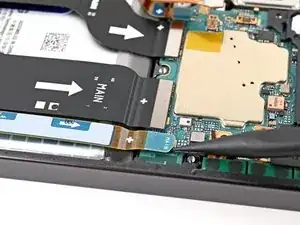

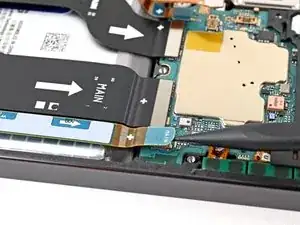

Используйте лопатку, чтобы поддеть и отсоединить оба прижимных разъёма межсоединительных кабелей от материнской платы.

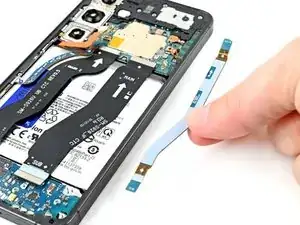

Возьмите и извлеките межсоединительные кабели из телефона.

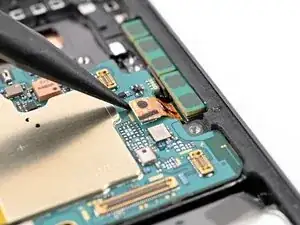

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём динамика слухового канала.

Используйте крестообразную отвёртку, чтобы удалить пять винтов длиной 3,5 мм, фиксирующих динамик слухового канала.

Вставьте плоский конец лопатки между нижним краем динамика слухового канала и металлической пластиной на материнской плате.

Поверните лопатку, чтобы отщелкнуть динамик слухового канала от рамки и извлечь его.

При сборке вставьте верхний край динамика слухового канала в рамку в первую очередь, затем надавите и защёлкните его обратно.

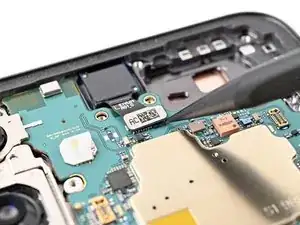

Вставьте наконечник лопатки под верхний левый угол прижимного разъёма верхней антенны.

Не вставляйте лопатку в другие места, чтобы не повредить монтажные элементы на поверхности платы.

Подденьте и отсоедините прижимной разъём верхней антенны от материнской платы

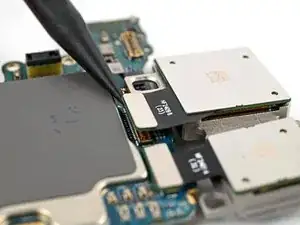

Вставьте наконечник лопатки под нижний правый угол прижимного разъёма фронтальной камеры.

Не вставляйте лопатку в другие места, чтобы не повредить монтажные элементы на поверхности платы.

Подденьте и отсоедините прижимной разъём фронтальной камеры от материнской платы.

Используйте лопатку, чтобы поддеть и отсоединить прижимные разъёмы кабеля дисплея и нижней антенны от материнской платы.

Используйте крестообразную отвёртку, чтобы удалить два винта длиной 3,5 мм, фиксирующих материнскую плату.

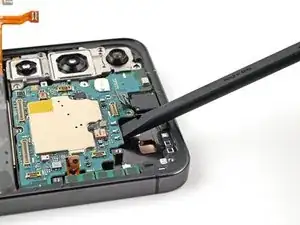

Вставьте плоский конец лопатки между верхним краем материнской платы и корпусом телефона, в вырезе для динамика слухового канала.

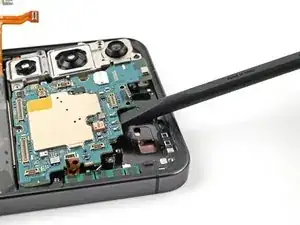

Подпирайте рамку, чтобы поднять материнскую плату из её посадочного места и извлечь её.

При сборке убедитесь, что все кабели убраны с пути перед установкой материнской платы обратно в рамку.

Три тыльные камеры вставлены друг в друга и должны быть удалены в следующем порядке: сверхширокоугольная, основная, телефото.

Переверните материнскую плату, чтобы открыть прижимные разъёмы тыльных камер.

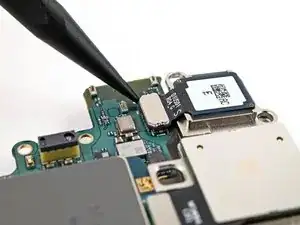

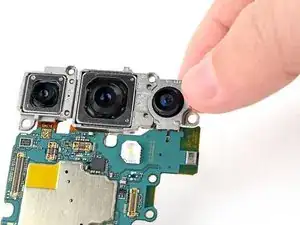

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём сверхширокоугольной камеры.

Сверхширокоугольная камера — верхняя камера при установке.

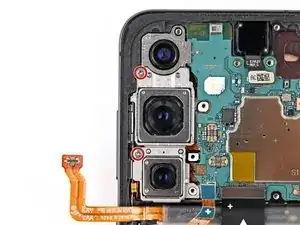

Ультраширокая камера закреплена на материнской плате двумя металлическими штифтами.

Выдвиньте штифты ультраширокой камеры из их отверстий в материнской плате, чтобы снять её.

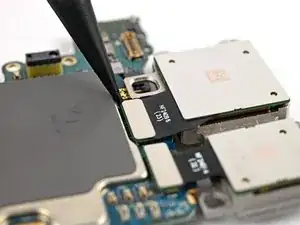

Используйте лопатку, чтобы поддеть и отсоединить надавливающий разъем основной камеры.

Основная камера находится посередине.

Поднимите основную камеру с материнской платы и снимите её.

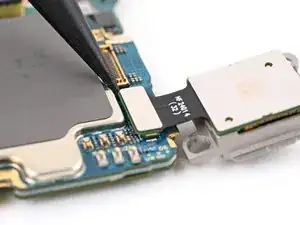

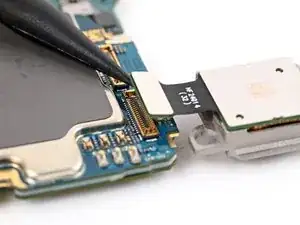

Используйте лопатку, чтобы поддеть и отсоединить надавливающий разъем телеобъектива.

Телеобъектив — это нижняя камера при установке.

Поднимите телеобъектив с материнской платы и снимите его.

При сборке устанавливайте задние камеры в следующем порядке, чтобы они правильно входили друг в друга:

Телеобъектив (маленькая камера с металлической задней частью)

Основная (большая камера с металлической задней частью)

Ультраширокая (пластиковая задняя часть)

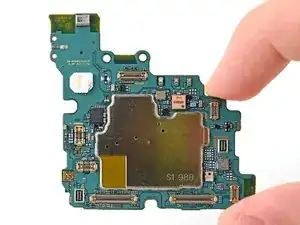

Теперь у вас осталась материнская плата для замены.
