Замена экрана и блока аккумулятора Samsung Galaxy S24 Plus

Разрядите аккумулятор телефона ниже 25%, поскольку заряженный литий‑ионный аккумулятор представляет опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы отключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно потяните за присоску вверх, чтобы образовать зазор между крышкой и рамкой.

Если трудно создать зазор, подогрейте ещё сильнее, чтобы размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проведите лезвием взад‑вперёд вдоль правого края, чтобы отделить клей.

Оставьте лезвие вставленным рядом с нижним правым углом, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы отделить клей.

Вставьте второе лезвие в нижний правый угол.

Проведите лезвие к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третье лезвие в нижний левый угол.

Проведите лезвие в направлении к верхнему левому углу, чтобы отделить клей.

Оставьте лезвие рядом с верхним левым углом, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвёртое лезвие в верхний левый угол.

Проведите лезвие к верхнему правому углу, чтобы отделить клей.

Оставьте лезвие рядом с верхним правым углом, чтобы клей не склеился снова.

Вокруг заднего микрофона, чуть выше вспышки, есть квадратный участок клея.

Совместите кончик лезвия со вспышкой.

Пододвиньте лезвие под верхнюю часть задней крышки, пока не почувствуете, что оно зацепилось за клей.

Продолжайте пододвигать лезвие в направлении к нижней части телефона, слегка поднимая крышку, пока она полностью не отделится от клея.

Схватите и снимите заднюю крышку.

Если крышка не поднимается легко, используйте лезвие, чтобы отделить оставшийся клей.

Во время сборки:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Сохранение влагозащиты после ремонта будет зависеть от качества повторной установки клея на крышку, но устройство потеряет свой класс защиты IP.

Удалите весь клей с задней крышки и корпуса телефона пинцетом или пальцами. Если возникают трудности, используйте нагрев или изопропиловый спирт (90% и выше) и кофейный фильтр или безворсовую салфетку.

Если вы используете самоклеящиеся прокладки нестандартной вырезки, следуйте этому руководству.

Используйте лопатку, чтобы поддеть и отключить прижимной разъём катушки беспроводной зарядки press connector от материнской платы.

На плате рядом с каждым прижимным разъёмом напечатана стрелка, указывающая рекомендованное место поддевания.

Чтобы снова подключить прижимные разъёмы, аккуратно совместите разъём с его гнездом и прижмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь втиснуть разъём силой. Если возникают трудности, переставьте его и попробуйте снова.

Используйте крестовую отвёртку, чтобы удалить тринадцать винтов длиной 3,5 мм, закрепляющих катушку беспроводной зарядки и динамик:

Шесть винтов, закрепляющих катушку беспроводной зарядки

Семь винтов, закрепляющих динамик

Вставьте кончик лопатки в выемку в верхнем левом углу динамика, обозначенную стрелкой.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Используйте пальцы, чтобы оторвать динамик от рамки.

Снимите катушку беспроводной зарядки и динамик с рамки.

При сборке уплотните края динамика, прижав их к рамке, прежде чем снова вставлять винты.

Используйте лопатку, чтобы поддеть и отключить прижимной разъём батареи.

Используйте лопатку, чтобы поддеть и отключить оба прижимных разъёма межсоединительных кабелей от дочерней платы.

Используйте лопатку, чтобы поддеть и отключить оба прижимных разъёма межсоединительных кабелей от материнской платы.

Возьмите и удалите межсоединительные кабели из телефона.

Используйте лопатку, чтобы поддеть и отключить прижимной разъём динамика разговорного громкоговорителя.

Используйте крестовую отвёртку, чтобы удалить пять винтов длиной 3,5 мм, закрепляющих динамик разговорного громкоговорителя.

Вставьте плоский конец лопатки между нижним краем динамика разговорного громкоговорителя и металлической пластиной на материнской плате.

Поверните лопатку, чтобы отщёлкнуть динамик от рамки и снять его.

При сборке сначала вставьте верхний край динамика в рамку, затем прижмите и защёлкните его на место.

Вставьте кончик лопатки под верхний левый угол прижимного разъёма верхней антенны.

Не вставляйте лопатку в другие места, чтобы не повредить компоненты, установленные на поверхности.

Подденьте и отключите прижимной разъём верхней антенны от материнской платы

Вставьте кончик лопатки под нижний правый угол прижимного разъёма фронтальной камеры.

Не вставляйте лопатку в другие места, чтобы не повредить компоненты, установленные на поверхности.

Подденьте и отключите прижимной разъём фронтальной камеры от материнской платы.

Используйте лопатку, чтобы поддеть и отключить прижимные разъёмы кабелей дисплея и нижней антенны от материнской платы.

Используйте крестовую отвёртку, чтобы удалить два винта длиной 3,5 мм, закрепляющих материнскую плату.

Вставьте плоский конец лопатки между верхним краем материнской платы и рамкой телефона, в вырез для динамика разговорного громкоговорителя.

Подперевшись о рамку, поднимите материнскую плату из её слота и извлеките её.

При сборке убедитесь, что все кабели не мешают, прежде чем возвращать материнскую плату в рамку.

Вставьте инструмент для извлечения SIM-карты, биту или разогнутую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструментом в отверстие лотка SIM-карты, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь! Скорее всего вы не повредили микрофон.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 3,5 мм, закрепляющие дочернюю плату.

Используйте острие лопатки, чтобы поддеть верхний правый угол дочерней платы.

Не поддёргивайте у аккумулятора. Расположите лопатку под углом так, чтобы поддевать по рамке.

Снимите дочернюю плату.

При сборке вставьте порт USB‑C в его посадочное место под углом, прежде чем прижать дочернюю плату к рамке.

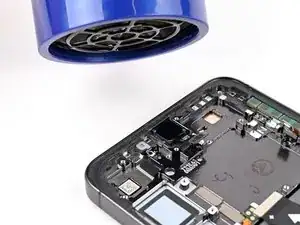

Используйте фен или тепловую пушку, чтобы нагреть переднюю камеру, пока она не станет горячей на ощупь.

Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости добавляйте нагрев, если передняя камера застряла. Избегайте отделения сенсора от объектива.

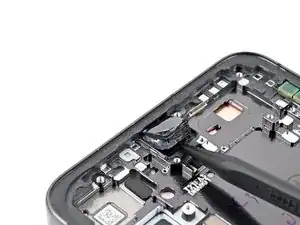

Используйте плоский конец лопатки, чтобы поддеть переднюю камеру и вынуть её из посадочного места в рамке.

Если камера не отходит, используйте инструмент для извлечения SIM‑карты, чтобы соскрести эпоксидный клей вокруг камеры.

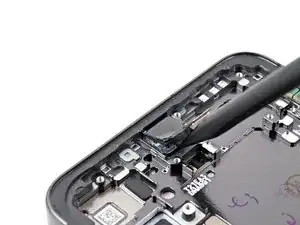

Используйте лопатку, чтобы приподнять переднюю камеру из посадочного места, пока вы не сможете схватить её пальцами.

Снимите переднюю камеру.

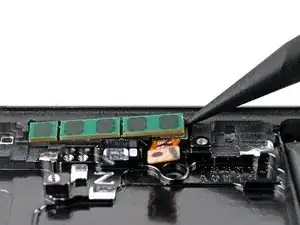

Вставьте острие лопатки в выемку между нижним краем верхней антенны и рамкой.

Подденьте и приподнимите антенну, чтобы отделить клей, её закрепляющий.

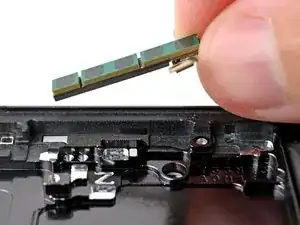

Вытащите антенну из рамки пальцами.

При сборке возможно потребуется перенести проводящую ленту под антенной на новую деталь.

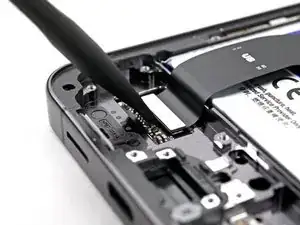

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор кабеля дисплея рядом с нижним краем телефона.

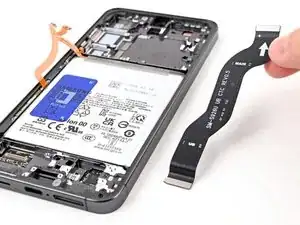

Снимите кабель дисплея.

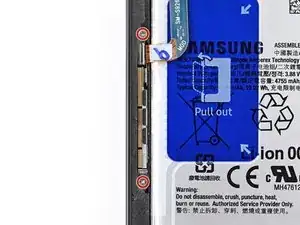

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 2,5 мм, закрепляющие нижнюю антенну.

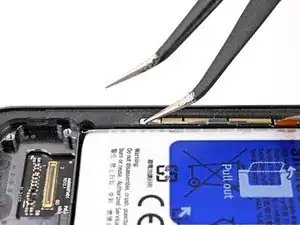

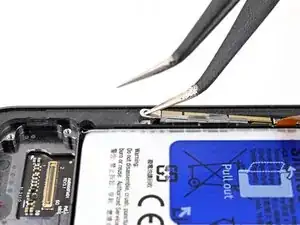

Вставьте одну лапку изогнутых пинцетов или инструмент для извлечения SIM‑карты в отверстие нижнего винта на кронштейне нижней антенны.

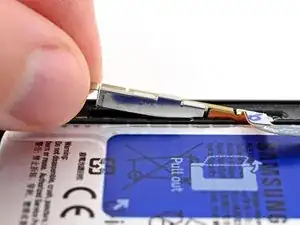

Подденьте и приподнимите кронштейн антенны из посадочного места настолько, чтобы вы могли схватить его пальцами.

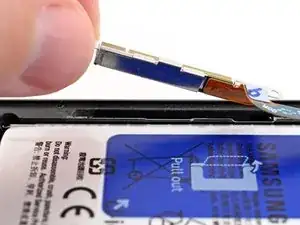

Поднимите нижнюю антенну из посадочного места и снимите её.

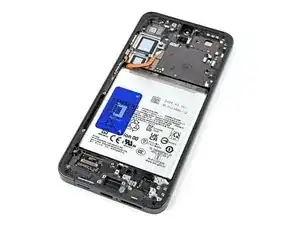

Теперь у вас остались сборки экрана и аккумулятора.

Сравните вашу новую запасную часть с оригинальной — возможно, при сборке потребуется перенести дополнительные компоненты или снять защитные слои клея.
