Снятие соединительных кабелей

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Края задней крышки приклеены к корпусу.

При отделении клея не вставляйте инструмент глубже 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отмерьте 3 мм от кончика и отметьте лезвие инструмента перманентным маркером. Альтернативно можно прилепить монету к лезвию на расстоянии 3 мм от кончика.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Резким, устойчивым тянущим движением поднимите присоску, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик лезвия для вскрытия в образовавшийся зазор.

Проведите лезвием вдоль нижнего края, чтобы разъединить клей.

Помните: не вставляйте лезвие глубже 3 мм.

Проведите лезвием вверх по левому краю и вдоль верхнего края, чтобы разъединить клей.

Проведите лезвием вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — на правом краю она соединена ленточным кабелем с телефоном.

Поднимите левый край задней крышки присоской и откиньте её через правый край, как при открытии книги.

Если затрудняетесь, проверьте периметр на наличие оставшегося клея и используйте лезвие, чтобы отделить его.

Подперните заднюю крышку присоской, чтобы получить доступ к ленточному кабелю в верхнем правом углу.

Отверткой Torx Plus 3IP отвинтите два винта длиной 5.2 мм, которые фиксируют крышку кабеля.

Пинцетом или пальцами снимите крышку кабеля.

Кончиком лопатки подденьте и отсоедините пресс‑разъём задней крышки press connector.

Снимите заднюю крышку.

При сборке следуйте этому руководству для нанесения нового клея и установки задней крышки.

Кончиком лопатки и пальцами отогните кусочек ленты у левого края телефона настолько, чтобы получить доступ к скобе и винтам под ней.

Вы можете полностью снять ленту, если хотите, но сохраните её для сборки.

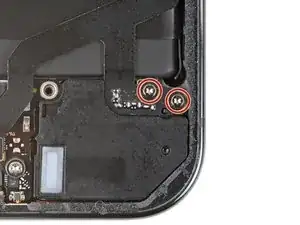

Отверткой Torx Plus 3IP отвинтите два винта длиной 5.2 мм, которые фиксируют крышку кабеля беспроводной зарядки.

Пинцетом или пальцами снимите крышку.

Кончиком лезвия для вскрытия подденьте и отсоедините пресс‑разъём беспроводной зарядки.

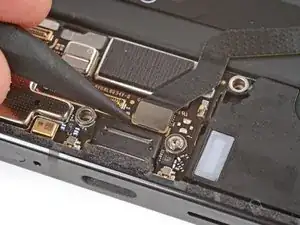

Кончиком лопатки подденьте и отсоедините пресс‑разъём системы сверхширокополосной связи.

Отверткой Torx Plus 3IP отвинтите два винта длиной 2.2 мм, которые фиксируют узел беспроводной зарядки.

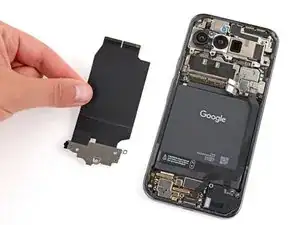

Снимите узел беспроводной зарядки.

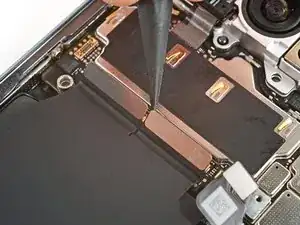

С помощью лопатки приподнимите и отключите прижимной разъём аккумулятора.

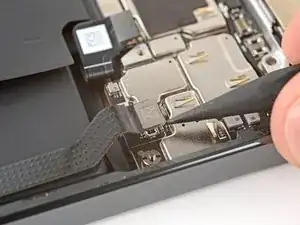

С помощью лопатки приподнимите и отключите три оставшихся прижимных разъёма вдоль нижнего края платы — два больших разъёма вблизи центра и один меньший в нижнем правом углу.

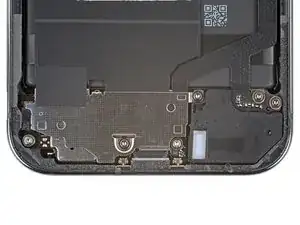

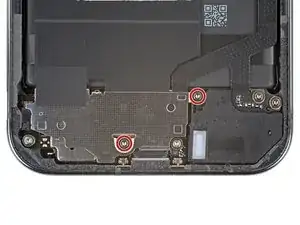

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 4,2 мм, фиксирующие крышку платы зарядки.

Не пытайтесь полностью снимать крышку — она зафиксирована к межсоединительному кабелю кусочком ленты.

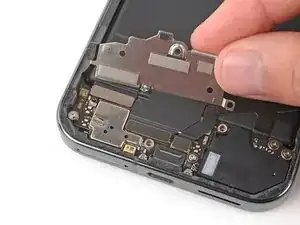

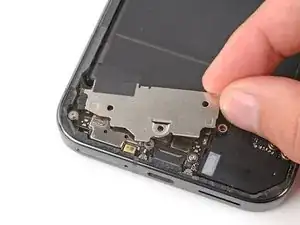

Пальцами потяните правый край крышки платы зарядки в направлении к верхней части телефона, чтобы отщёлкнуть левую сторону крышки.

Откиньте крышку от платы зарядки, чтобы получить доступ к её прижимным разъёмам.

Будьте предельно осторожны, чтобы не повредить мелкие поверхностно‑монтируемые компоненты на плате зарядки.

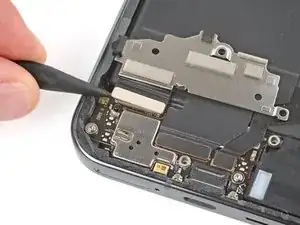

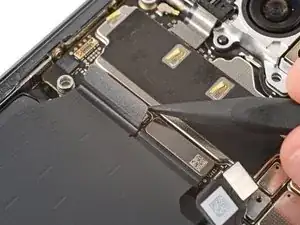

Используйте острый наконечник лопатки, чтобы приподнять и отключить два больших прижимных разъёма на верхнем крае платы зарядки.

Снимите левый межсоединительный кабель.

Будьте предельно осторожны, чтобы не повредить мелкие поверхностно‑монтируемые компоненты на плате зарядки.

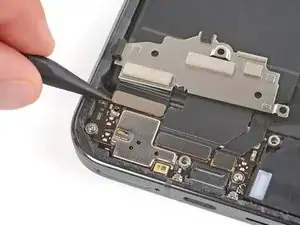

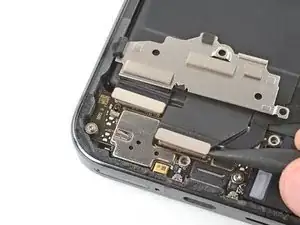

Используйте острый наконечник лопатки, чтобы приподнять и отключить оставшийся прижимной разъём на правом крае платы зарядки.

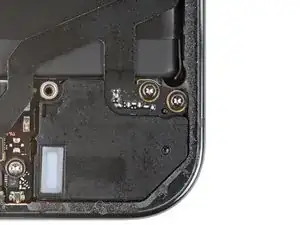

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 4,2 мм, фиксирующие нижнюю часть правого межсоединительного кабеля.

Снимите правый межсоединительный кабель.
