Замена фронтальной камеры Samsung Galaxy S24

Разрядите батарею телефона ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен или тепловую пушку, чтобы разогреть правый край заднего стекла до состояния горячего на ощупь.

Будьте осторожны, не перегрейте телефон—батарея чувствительна к воздействию температуры.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Ровно и сильно потяните присоску вверх, чтобы создать щель между крышкой и рамой.

Если возникают сложности, приложите больше тепла, чтобы дополнительно размягчить клей.

Вставьте нож для вскрытия в образовавшуюся щель.

Проведите ножом вдоль правого края между задней крышкой и рамой, прорезая клей.

Оставьте нож в нижнем правом углу, чтобы клей не приклеился снова.

Повторно разогрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Поверните нож вокруг нижнего правого угла, чтобы отделить клей.

Вставьте второй нож слева от первого и сдвиньте его вдоль нижнего края, чтобы прорезать клей.

Оставьте нож в нижнем левом краю, чтобы клей не приклеился снова.

Повторно разогрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Поверните нож вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третий нож выше предыдущего и сдвиньте его вдоль левого края, чтобы прорезать клей.

Вставляйте нож не глубже 4 мм, чтобы не повредить тыльные камеры или вспышку.

Оставьте нож в верхнем левом углу, чтобы клей не приклеился снова.

Повторно разогрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Поверните нож вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвертый нож в верхнем левом углу на ту же глубину и проведите им вдоль верхнего края и вокруг верхнего правого угла, чтобы прорезать клей.

Вставьте пятый нож непосредственно над вырезом под вспышку камеры.

Заведите нож под верхнюю часть задней крышки, пока не почувствуете, что он зацепился за клей вокруг вспышки.

Вставьте нож глубже в телефон, пока не почувствуете, что клей полностью отделился от задней крышки.

Не вставляйте нож глубже, чем до его середины, чтобы не повредить тыльные камеры.

Возьмите заднюю крышку за края и снимите её с телефона.

Если крышка всё ещё прилипает к рамке, проведите кончиком ножа по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите оставшиеся куски клея пинцетом или пальцами. При затруднениях используйте нагрев и изопропиловый спирт (90% или более) для удаления клея.

Если вы используете самоклеящиеся прокладки, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор катушки беспроводной зарядки от платы.

Чтобы снова присоединить пресс‑коннекторы, аккуратно совместите коннектор с его разъемом и надавите кончиком пальца — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить коннектор на место. Если возникают трудности, переставьте его и попробуйте снова.

Используйте крестовую отвертку, чтобы убрать тринадцать винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и громкоговоритель:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих громкоговоритель

Вставьте кончик лопатки в выемку, расположенную на левой кромке узла динамика.

Подденьте динамик, чтобы освободить его защелки.

Используйте ноготь или плоскую часть лопатки, чтобы поддеть катушку беспроводной зарядки и узел динамика и отвести их от корпуса.

Снимите катушку беспроводной зарядки и громкоговоритель с телефона.

При сборке нажмите по краям динамика, чтобы защелкнуть его к корпусу перед повторной установкой винтов.

Вставьте плоский конец лопатки под пресс‑коннектор кабеля аккумулятора (расположенный на плате) и подденьте его вверх, чтобы отсоединить.

Вставьте кончик лопатки под левую сторону коннектора динамика разговорного динамика и подденьте вверх, чтобы отсоединить.

Используйте крестовую отвертку, чтобы удалить пять винтов длиной 3,5 мм, фиксирующих разговорный динамик.

Вставьте плоский конец лопатки под основание узла разговорного динамика и подденьте вверх, чтобы освободить его из шасси.

Снимите разговорный динамик.

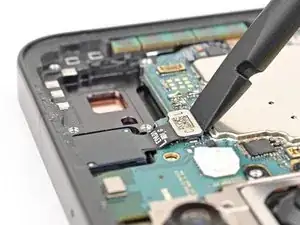

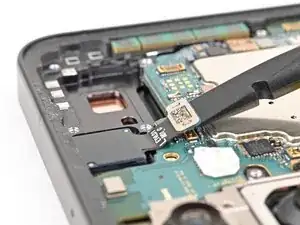

Используйте лопатки, чтобы поддеть и отсоединить пресс‑коннектор фронтальной камеры.

Клей, фиксирующий камеру, очень сильный. Работайте медленно и при необходимости применяйте больше тепла, если камера застряла. Избегайте отделения платы от корпуса камеры, как на этом изображении.

Используйте фен или тепловую пушку, чтобы нагреть фронтальную камеру в течение 90 секунд.

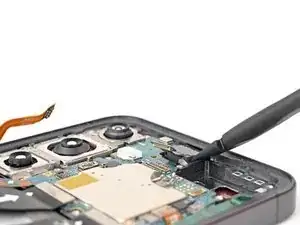

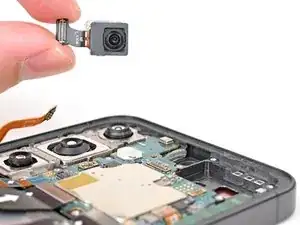

Используйте плоский конец лопатки, чтобы поддеть фронтальную камеру и вынуть её из гнезда в рамке.

Клей легче отделяется при приложении постоянной силы.

Если камера не ослабляется, используйте кончик лопатки, чтобы соскрести эпоксид вокруг камеры.

При сборке вам потребуется новый клей для закрепления заменяемой детали на рамке. Если в вашей детали нет нового клея, используйте тонкую двустороннюю липкую ленту.
