Замена материнской платы Samsung Galaxy S24

Дождитесь, пока заряд батареи телефона не опустится ниже 25% перед началом этой процедуры. Заряженная литий‑ионная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен или тепловую пушку, чтобы нагреть правый край заднего стекла до ощутимого тепла.

Осторожно: не перегревайте телефон — батарея чувствительна к нагреву.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Ровно и сильно потяните присоску вверх, чтобы создать зазор между крышкой и корпусом.

Если трудно открыть, повторно нагрейте для дополнительного размягчения клея.

Вставьте медиатор в образовавшийся зазор.

Проведите медиатор вдоль правого края между задней крышкой и рамкой, чтобы разрезать клей.

Оставьте медиатор в правом нижнем углу, чтобы клей не сомкнулся снова.

Повторно нагрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Поверните медиатор вокруг правого нижнего угла, чтобы отделить клей.

Вставьте второй медиатор слева от первого и проведите им вдоль нижнего края, чтобы разрезать клей.

Оставьте медиатор в левом нижнем крае, чтобы клей не сомкнулся снова.

Повторно нагрейте iOpener и приложите его к левому краю задней крышки на две минуты.

Поверните медиатор вокруг левого нижнего угла, чтобы отделить клей.

Вставьте третий медиатор выше предыдущего и проведите им вдоль левого края, чтобы разрезать клей.

Вставляйте медиатор только на глубину 4 мм, чтобы не повредить тыльные камеры или вспышку.

Оставьте медиатор в левом верхнем углу, чтобы клей не сомкнулся снова.

Повторно нагрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Поверните медиатор вокруг левого верхнего угла, чтобы отделить клей.

Вставьте четвёртый медиатор в левом верхнем углу на ту же глубину и проведите им вдоль верхнего края и вокруг правого верхнего угла, чтобы разрезать клей.

Вставьте пятый медиатор непосредственно над вырезом под вспышку камеры.

Заведите медиатор под верхнюю часть задней крышки до тех пор, пока не почувствуете, что он цепляется за клей у вспышки.

Вставляйте медиатор глубже, пока не почувствуете, что клей полностью отделился от задней крышки.

Не вставляйте медиатор глубже его средней точки, чтобы не повредить тыльные камеры.

Возьмите заднюю крышку за края и снимите её с телефона.

Если крышка всё ещё прилипает к корпусу, проведите кончиком медиатора по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При затруднениях используйте нагрев и изопропиловый спирт (90% или выше).

Если вы используете клеевые вставки по индивидуальному вырезу, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте наконечник лопатки, чтобы приподнять и отключить пресс‑коннектор катушки беспроводной зарядки от материнской платы.

Чтобы снова подсоединить пресс‑коннекторы, аккуратно совместите коннектор с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не щёлкнет на месте. Не пытайтесь силой засунуть коннектор на место. Если возникают затруднения, переместите его и попробуйте снова.

Используйте крестовую отвёртку, чтобы выкрутить тринадцать винтов длиной 3,5 мм, закрепляющих катушку беспроводной зарядки и громкоговоритель:

Шесть винтов, удерживающих катушку беспроводной зарядки

Семь винтов, удерживающих громкоговоритель

Вставьте наконечник лопатки в выемку на левой кромке узла громкоговорителя.

Подденьте громкоговоритель, чтобы освободить его защёлки.

Подденьте ногтем или плоским концом лопатки катушку беспроводной зарядки и узел громкоговорителя, чтобы отстранить их от корпуса.

Снимите катушку беспроводной зарядки и громкоговоритель с телефона.

При сборке нажмите по краям громкоговорителя, чтобы защёлкнуть его в корпусе, перед возвращением винтов на места.

Вставьте плоский конец лопатки под пресс‑коннектор шлейфа батареи (на материнской плате) и приподнимите, чтобы отключить его.

Вставьте наконечник лопатки под левую сторону коннектора разговорного динамика и приподнимите, чтобы отключить его.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих разговорный динамик.

Вставьте плоский конец лопатки под нижнюю часть узла разговорного динамика и подденьте, чтобы освободить его из шасси.

Снимите разговорный динамик.

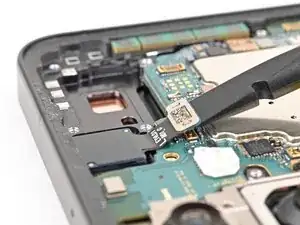

Вставьте наконечник лопатки под пресс‑коннектор вторичного межсоединительного кабеля с маркировкой "MAIN" (в нижнем правом углу материнской платы) и приподнимите, чтобы отключить его.

Повторите эту операцию для коннектора первичного межсоединительного кабеля.

Повторите эту операцию, чтобы отключить пресс‑коннекторы кабелей дисплея и 5G mmWave, расположенные на нижнем левом краю материнской платы.

Повторите эту операцию, чтобы отключить два пресс‑коннектора межсоединительных кабелей на дочерней плате и коннектор кабеля дисплея слева от дочерней платы.

Снимите два межсоединительных кабеля и кабель дисплея с телефона.

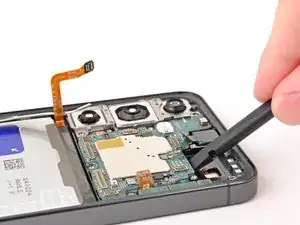

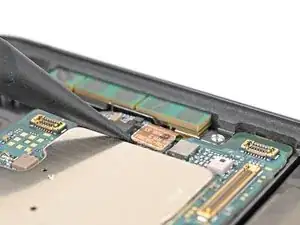

Вставьте наконечник лопатки под нижний левый угол пресс‑коннектора антенны 5G mmWave, расположенного на правом краю материнской платы.

Поддёргивайте только в местах, где нет поверхностно‑монтажных компонентов, чтобы не повредить их.

Приподнимите, чтобы отключить его.

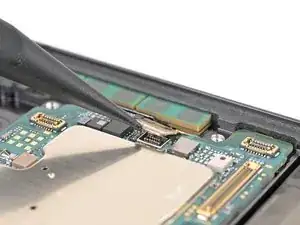

Вставьте плоский конец лопатки под пресс‑коннектор передней камеры и приподнимите, чтобы отключить его.

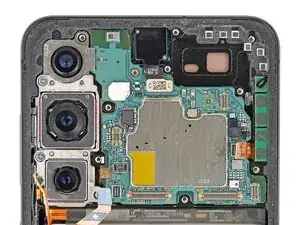

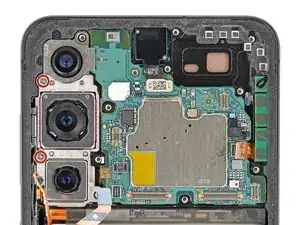

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3,5 мм, крепящих задние камеры и материнскую плату.

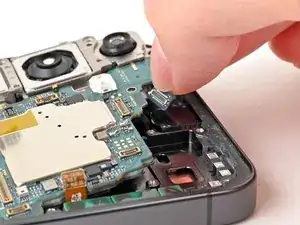

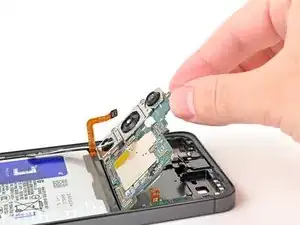

Вставьте плоский конец лопатки под верхний край материнской платы и приподнимите до тех пор, пока она не коснётся кабелей передней камеры и антенны mmWave.

Отодвиньте кабели передней камеры и антенны mmWave в сторону, чтобы они не мешали материнской плате.

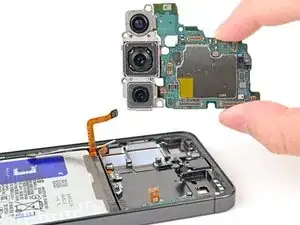

Полностью поднимите материнскую плату, пока она не освободится, и снимите её с телефона.

Вставьте наконечник лопатки под пресс‑коннектор ультраширокоугольной камеры и приподнимите, чтобы отключить его.

Ультраширокая камера закреплена на плате и основной камере двумя металлическими штифтами.

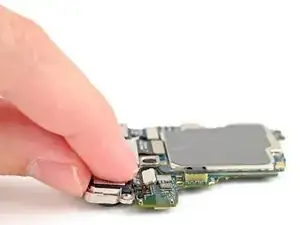

Поверните модуль ультраширокого объектива на 45 градусов вверх в сторону материнской платы, чтобы освободить его металлические штифты.

Тяните его прямо от материнской платы под этим углом, чтобы снять.

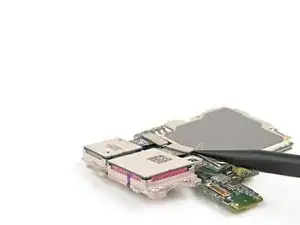

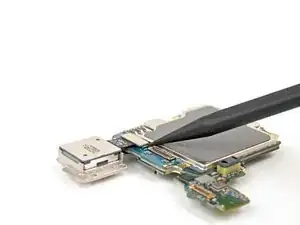

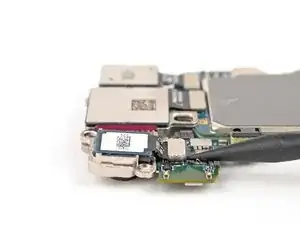

Используйте острый конец лопатки, чтобы поддеть и отключить прижимной разъем основной камеры.

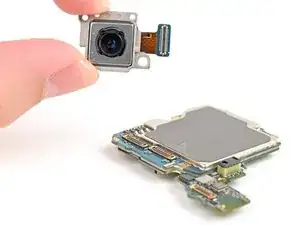

Поднимите основную камеру с материнской платы и извлеките её.

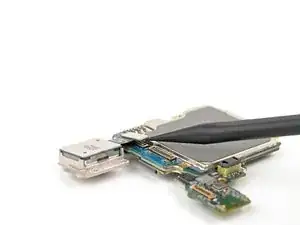

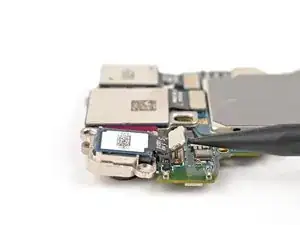

Используйте острый конец лопатки, чтобы поддеть и отключить прижимной разъем телеобъектива.

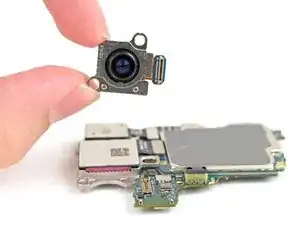

Поднимите телеобъектив с материнской платы и извлеките его.

При сборке вновь устанавливайте задние камеры в обратном порядке снятия, чтобы они правильно вошли друг в друга.

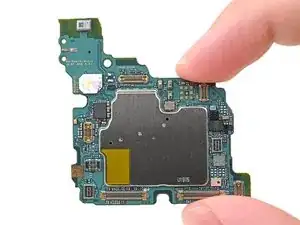

Теперь у вас осталась только материнская плата для замены.
