Замена экрана Samsung Galaxy S24 Plus

Дайте аккумулятору телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную угрозу безопасности. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы выключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Приложите присоску к задней крышке как можно ближе к центру правого края.

Резко и устойчиво потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Если создать зазор трудно, нагрейте больше, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте монтажную лопатку в образовавшийся зазор.

Проведите лопаткой взад-вперед вдоль правого края, чтобы разъединить клей.

Оставьте лопатку вставленной рядом с правым нижним углом, чтобы клей не сомкнулся снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните монтажную лопатку вокруг правого нижнего угла, чтобы разъединить клей.

Вставьте вторую лопатку в правый нижний угол.

Проведите лопатку к левому нижнему углу, чтобы разъединить клей.

Оставьте лопатку в левом нижнем углу, чтобы клей не сомкнулся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните монтажную лопатку вокруг левого нижнего угла, чтобы разъединить клей.

Вставьте третью монтажную лопатку в левый нижний угол.

Проведите лопатку к левому верхнему углу, чтобы разъединить клей.

Оставьте лопатку рядом с левым верхним углом, чтобы клей не сомкнулся снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните монтажную лопатку вокруг левого верхнего угла, чтобы разъединить клей.

Вставьте четвертую монтажную лопатку в левый верхний угол.

Проведите лопатку к правому верхнему углу, чтобы разъединить клей.

Оставьте лопатку рядом с правым верхним углом, чтобы клей не сомкнулся снова.

Вокруг заднего микрофона, чуть выше вспышки, находится квадратный участок клея.

Совместите наконечник монтажной лопатки со вспышкой.

Подведите лопатку под верхнюю часть задней крышки, пока не почувствуете, что она начинает цепляться за клей.

Продолжайте подводить лопатку к низу телефона, слегка приподнимая крышку, пока она полностью не освободится от клея.

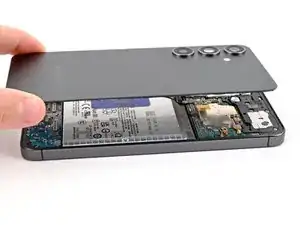

Возьмите и снимите заднюю крышку.

Если задняя крышка не поднимается легко, используйте монтажную лопатку, чтобы отделить участки клея, которые могли сомкнуться снова.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Сохранение водозащиты после ремонта будет зависеть от того, как хорошо вы заново нанесёте клей на заднюю крышку, но устройство потеряет свой класс защиты IP.

Используйте пинцет или пальцы, чтобы удалить весь клей с задней крышки и телефона. Если клей трудно удалить, примените тепло или изопропиловый спирт (90% и выше) и кофейный фильтр или безворсовую ткань.

Если вы используете самоклеящиеся прокладки по индивидуальной резке, следуйте этому руководству.

Используйте лопатку, чтобы приподнять и отключить пресс‑коннектор катушки беспроводной зарядки press connector от материнской платы.

На плате рядом с каждым пресс‑коннектором напечатана стрелка, указывающая рекомендованное место для поддевания.

Чтобы снова подключить пресс‑коннекторы, аккуратно совместите коннектор с его разъёмом и нажмите пальцем — сначала с одной стороны, затем с другой — до характерного щелчка. Не пытайтесь вдавить коннектор силой. Если возникают трудности, переместите его и попробуйте снова.

Используйте крестовую отвертку, чтобы удалить тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих динамик

Вставьте острый конец лопатки в выемку в верхнем левом углу динамика, которая обозначена стрелкой.

Подденьте, чтобы отщелкнуть динамик от рамки.

С помощью пальцев отогните динамик от рамки.

Снимите катушку беспроводной зарядки и динамик с рамки.

При сборке нажмите по краям динамика, чтобы защёлкнуть его в рамке до вставки винтов.

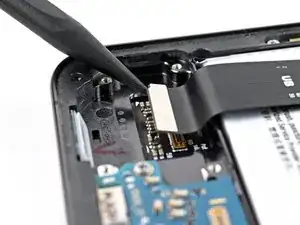

Используйте лопатку, чтобы приподнять и отключить пресс‑коннектор кабеля дисплея рядом с нижним краем телефона.

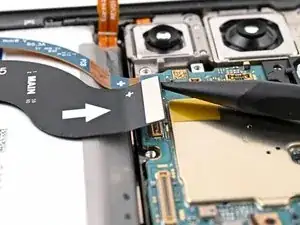

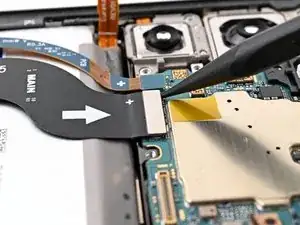

Используйте лопатку, чтобы приподнять и отключить пресс‑коннектор кабеля дисплея от материнской платы.

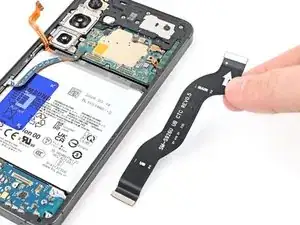

Снимите кабель дисплея.

Наденьте заднюю крышку на рамку, чтобы защитить аккумулятор и внутренние компоненты телефона от повреждений.

Не наносите новый клей на этом этапе — крышку придется снять вновь для завершения сборки. Старого клея достаточно, чтобы удержать крышку на месте при замене экрана.

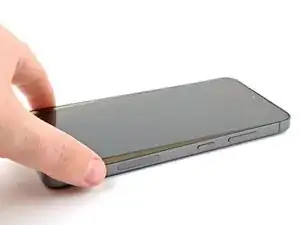

Переверните телефон экраном вверх.

Будьте осторожны, не нагревайте телефон сильнее рекомендованного ниже — аккумулятор чувствителен к нагреву.

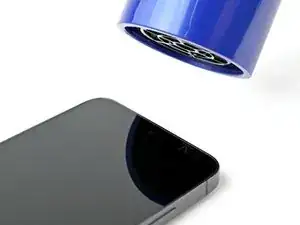

Используйте фен или тепловую пушку, чтобы нагреть верхний край экрана до состояния, когда касаться станет почти жарко.

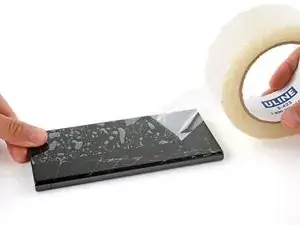

Если экран сильно разбит, наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что рядом с верхним краем есть гладкая область, достаточная для присоски.

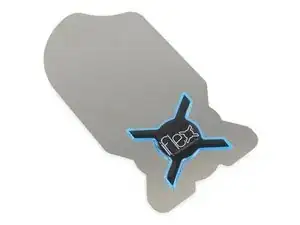

Зазор между передним стеклом и рамкой очень мал. Вам потребуется тонкий жёсткий инструмент, такой как iFlex, чтобы создать первоначальный зазор.

Примите следующие меры предосторожности при снятии переднего стекла в последующих шагах:

Не держите iFlex или похожие металлические инструменты за кромки голыми руками — они очень остры.

Переднее стекло может разбиться и разлететься осколками по рабочему месту. Рассмотрите возможность использования перчаток и защитных очков.

iFlex или аналогичный инструмент следует вставлять только настолько, чтобы создать небольшой зазор между стеклом и дисплейной панелью. При глубоком вхождении можно повредить фронтальную камеру.

Прикрепите присоску к центру верхнего края экрана как можно ближе к краю.

Вставьте iFlex или похожий инструмент под углом вниз в выемку между верхним краем переднего стекла и рамкой.

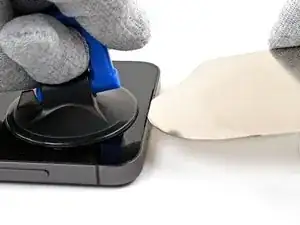

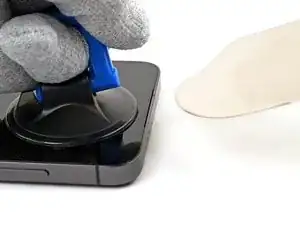

Сильно и ровно тяните стекло вверх с помощью присоски, одновременно осторожно подталкивая iFlex между стеклом и дисплейной панелью.

Переднее стекло отслоится от дисплейной панели, из‑за чего она будет казаться обесцвеченной. Это нормально. Дисплейную панель вы снимете на более позднем шаге.

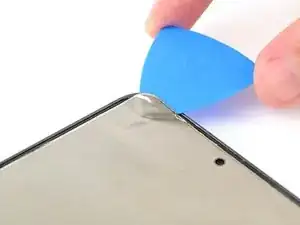

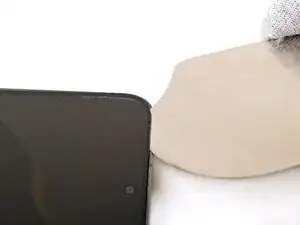

Поверните iFlex или похожий инструмент вокруг одного из верхних углов переднего стекла, пока зазор не станет достаточно большим для вставки медиатора для вскрытия.

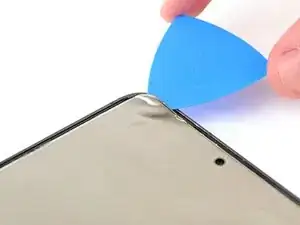

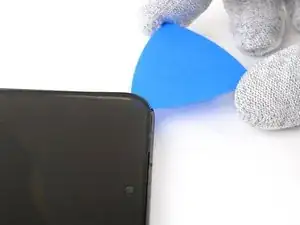

Вставьте медиатор в зазор и извлеките iFlex.

Хотя для следующего шага можно использовать iFlex, пластик, например медиатор, снижает риск растрескивания стекла.

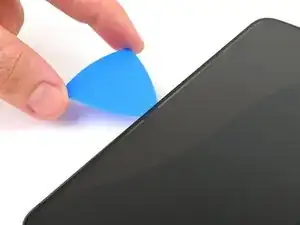

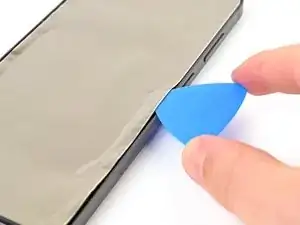

Проведите медиатором по краям переднего стекла, чтобы отделить клей, фиксирующий его к рамке.

Если клей трудно отделяется, используйте фен или тепловую пушку, чтобы нагреть боковые стороны телефона до тёплого состояния.

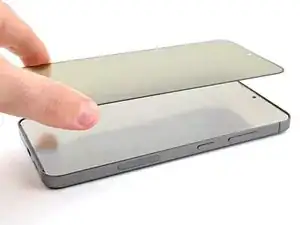

Поднимите переднее стекло с рамки и снимите его.

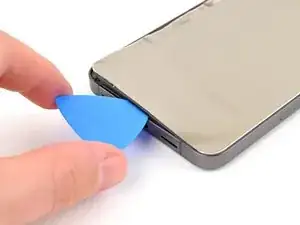

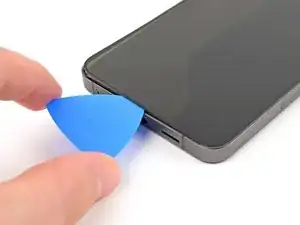

Вставьте медиатор для вскрытия под панель дисплея.

Если у вас возникают трудности с разделением клея, используйте фен или термофен, чтобы нагреть панель дисплея и размягчить клей.

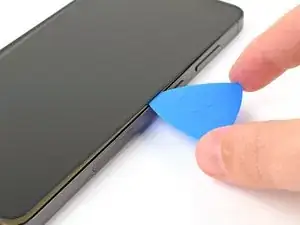

Проведите медиатором по кромкам панели дисплея, чтобы отделить клей, закрепляющий её к каркасу.

К задней части нижнего края панели дисплея прикреплены компоненты. Просуньте медиатор под эти компоненты.

Схватите угол панели дисплея и медленно оторвите её от каркаса, чтобы отделить оставшийся клей.

Вы можете использовать медиатор, чтобы отделить клей под панелью дисплея и упростить её снятие; будьте осторожны, чтобы не повредить фронтальную камеру.

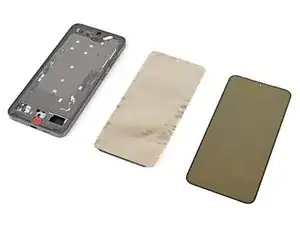

Снимите панель дисплея.
