Замена фронтальной камеры Samsung Galaxy S24 Plus

Дайте аккумулятору вашего телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.

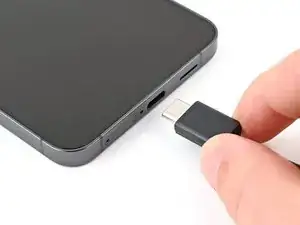

Отсоедините любые кабели от телефона.

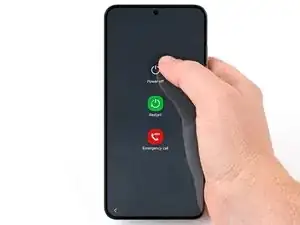

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы выключить телефон.

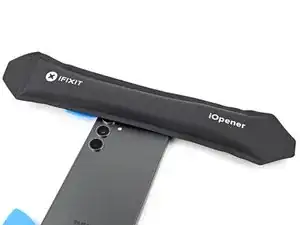

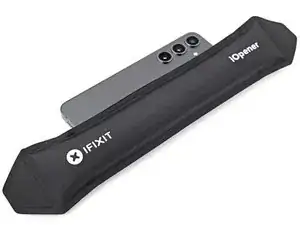

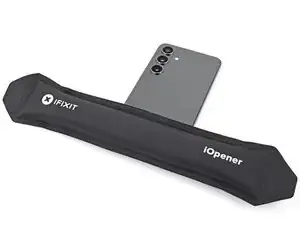

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор подвержены повреждению от тепла.

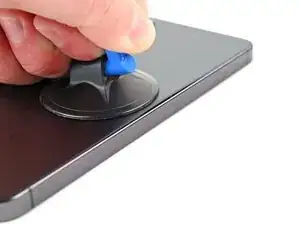

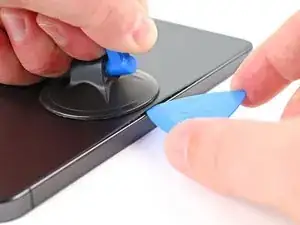

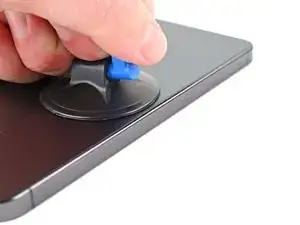

Приложите присоску к задней крышке как можно ближе к центру правого края.

Ровно и сильно потяните присоску вверх, чтобы создать зазор между крышкой и корпусом.

Если трудно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

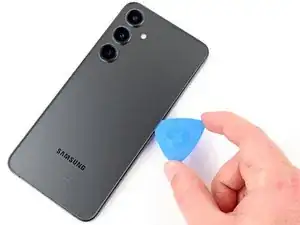

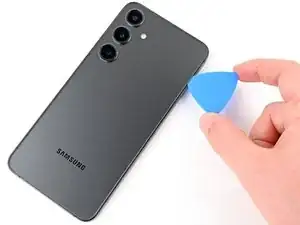

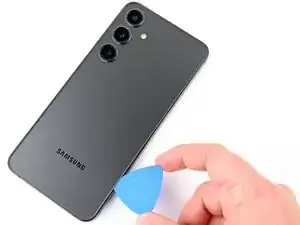

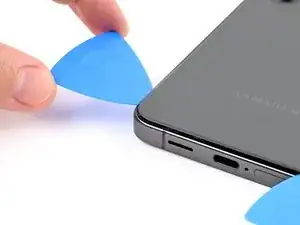

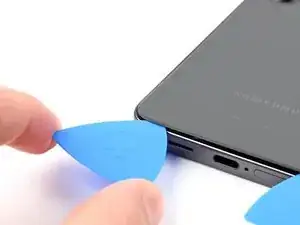

Вставьте лезвие для открывания в получившийся зазор.

Проведите лезвием взад и вперёд вдоль правого края, чтобы отделить клей.

Оставьте лезвие вставленным около нижнего правого угла, чтобы клей не склеился снова.

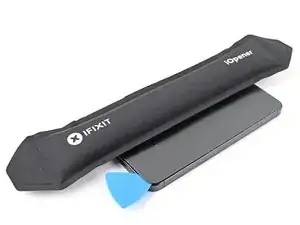

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы отделить клей.

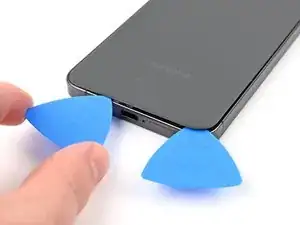

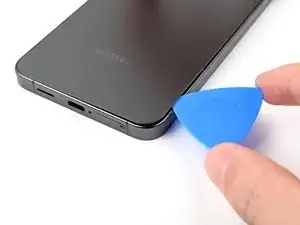

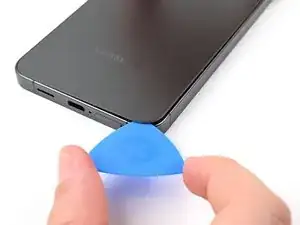

Вставьте второе лезвие в нижний правый угол.

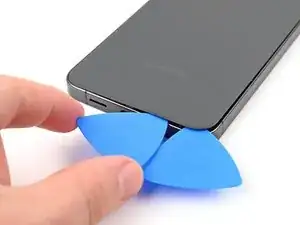

Проведите лезвием от нижнего правого к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы отделить клей.

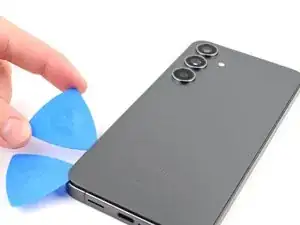

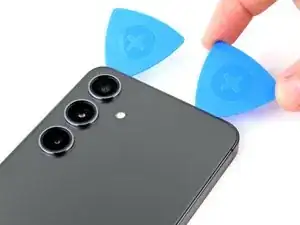

Вставьте третье лезвие в нижний левый угол.

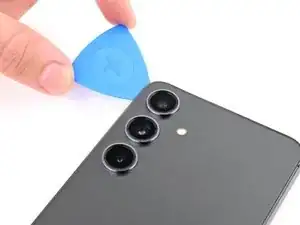

Проведите лезвием к верхнему левому углу, чтобы отделить клей.

Оставьте лезвие около верхнего левого угла, чтобы клей не склеился снова.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы отделить клей.

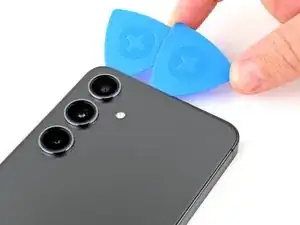

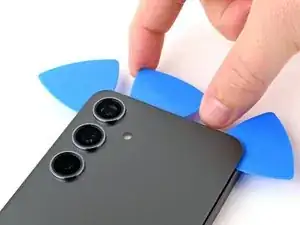

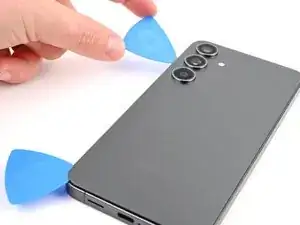

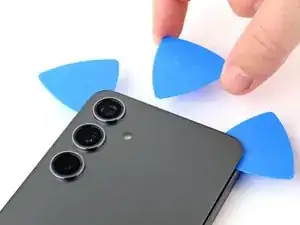

Вставьте четвёртое лезвие в верхний левый угол.

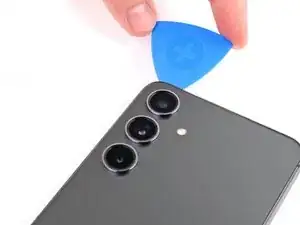

Проведите лезвием к верхнему правому углу, чтобы отделить клей.

Оставьте лезвие около верхнего правого угла, чтобы клей не склеился снова.

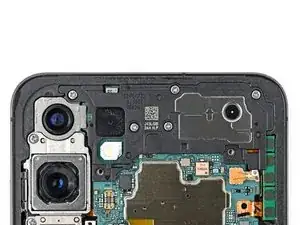

Вокруг заднего микрофона, чуть выше вспышки, есть квадратный участок клея.

Совместите кончик лезвия с местом вспышки.

Подвиньте лезвие под верхнюю часть задней крышки, пока не почувствуете, что оно зацепилось за клей.

Продолжайте поддевать лезвие в направлении к нижней части телефона, слегка поднимая крышку, пока она полностью не освободится от клея.

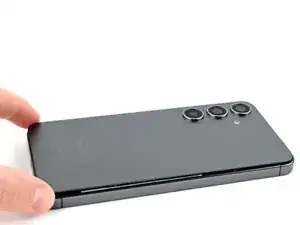

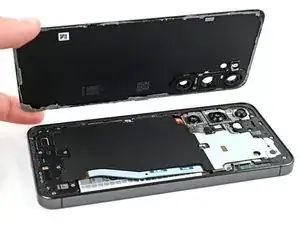

Возьмите и снимите заднюю крышку.

Если крышка не поднимается легко, используйте лезвие, чтобы отделить любые участки клея, которые могли склеиться снова.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Сохранение водозащиты после ремонта зависит от качества повторного нанесения клея на заднюю крышку, но устройство потеряет свой IP-рейтинг.

Удалите все остатки клея с задней крышки и корпуса телефона пинцетом или пальцами. Если трудно удалить клей, используйте тепло или изопропиловый спирт (90% и выше) и кофейный фильтр или безворсовую ткань.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

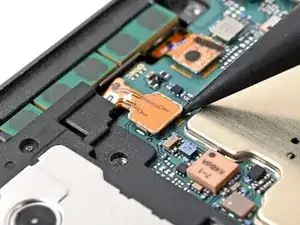

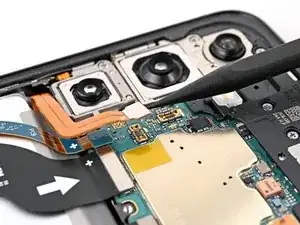

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём катушки беспроводной зарядки от материнской платы.

На плате рядом с каждым пресс‑разъёмом напечатана стрелка, указывающая рекомендуемое место для поддевания.

Для повторного подключения пресс‑разъёмов аккуратно совместите разъём с гнездом и надавите кончиком пальца — сначала с одной стороны, затем с другой — пока разъём не защёлкнется. Не пытайтесь втиснуть разъём силой. Если возникают трудности, измените положение и попробуйте снова.

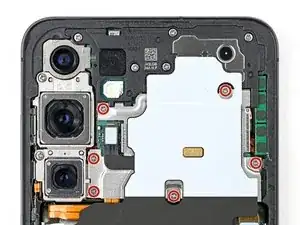

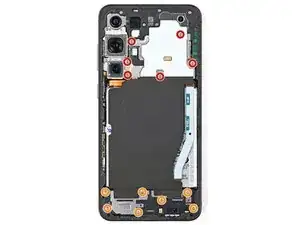

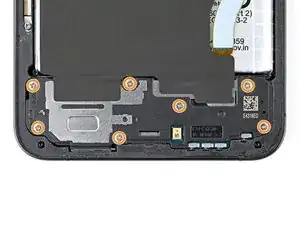

Используйте крестовую отвёртку, чтобы выкрутить тринадцать винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и громкоговоритель:

Шесть винтов крепят катушку беспроводной зарядки

Семь винтов крепят громкоговоритель

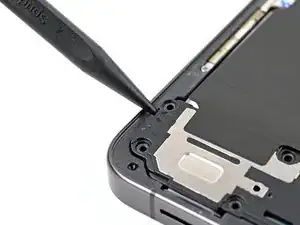

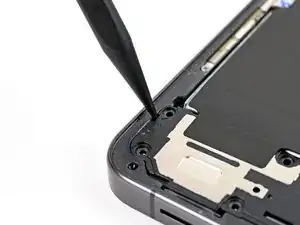

Вставьте острый конец лопатки в выемку в верхнем левом углу громкоговорителя, отмеченную стрелкой.

Подденьте, чтобы отщёлкнуть громкоговоритель от корпуса.

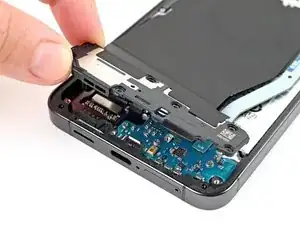

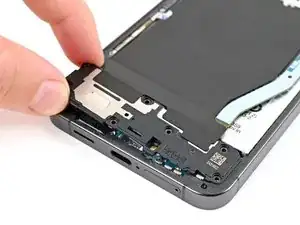

Используйте пальцы, чтобы отвести громкоговоритель от корпуса.

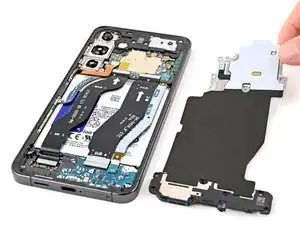

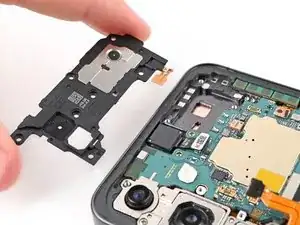

Снимите катушку беспроводной зарядки и громкоговоритель с корпуса.

При сборке нажмите по краям громкоговорителя, чтобы защёлкнуть его в корпусе перед возвратной установкой винтов.

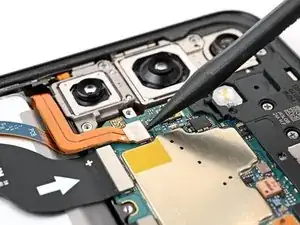

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём аккумулятора.

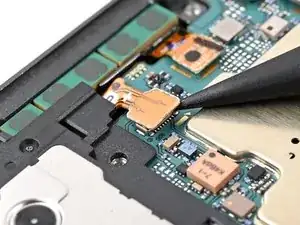

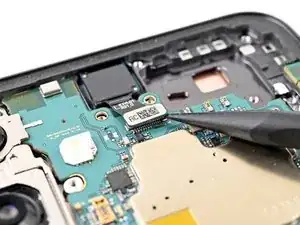

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём динамика разговорного (ушки).

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих динамик разговорного.

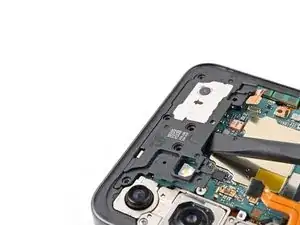

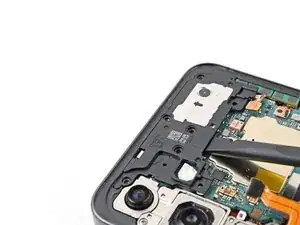

Вставьте плоский край лопатки между нижним краем динамика разговорного и металлической пластиной на материнской плате.

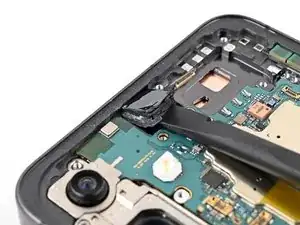

Поверните лопатку, чтобы отщёлкнуть динамик разговорного от корпуса и извлечь его.

При сборке сначала вставьте верхний край динамика разговорного в корпус, затем прижмите и защёлкните его на место.

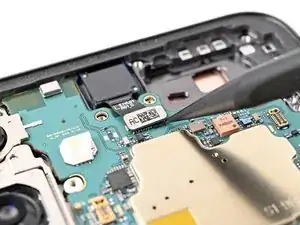

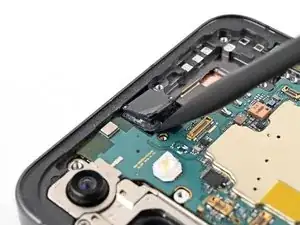

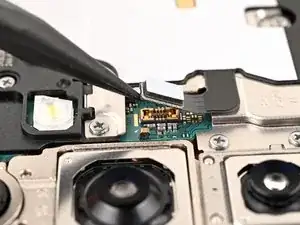

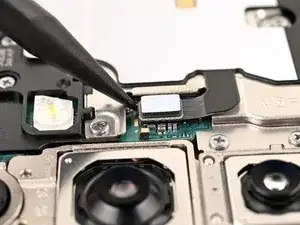

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём фронтальной камеры.

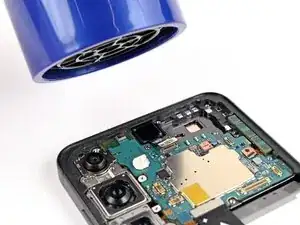

Используйте фен или тепловую пушку, чтобы нагреть фронтальную камеру до состояния, когда она станет горячей на ощупь.

Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости добавляйте тепло, если камера застряла. Избегайте отделения датчика от линзы.

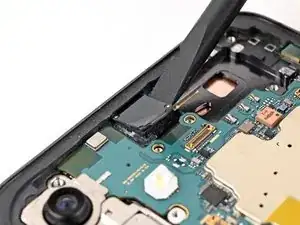

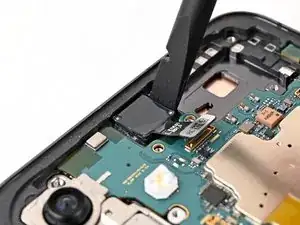

Используйте плоский край лопатки, чтобы поддеть фронтальную камеру из её посадочного места в корпусе.

Если камера не отходит, используйте инструмент для извлечения SIM-карты, чтобы соскрести клей вокруг камеры.

Используйте лопатку, чтобы приподнять фронтальную камеру из посадочного места до тех пор, пока вы не сможете захватить её пальцами.

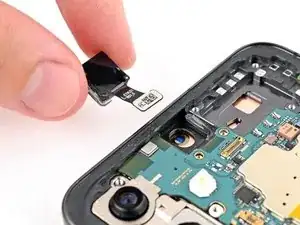

Снимите фронтальную камеру.
