Замена аккумулятора Samsung Galaxy S24

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вы также можете использовать фен или тепловую пушку, чтобы нагреть правый край заднего стекла до ощущения сильного тепла на ощупь.

Будьте осторожны, не перегрейте телефон — аккумулятор подвержен повреждению от тепла.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Ровно и сильно потяните присоской вверх, чтобы создать щель между крышкой и рамой.

Если возникают трудности, примените дополнительное тепло, чтобы ещё больше размягчить клей.

Вставьте медиатор для вскрытия в полученную щель.

Проведите медиатором вдоль правого края между задней крышкой и рамой, чтобы разрезать клей.

Оставьте медиатор в правом нижнем углу, чтобы клей не склеился снова.

Повторно разогрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Поверните медиатор вокруг правого нижнего угла, чтобы отделить клей.

Вставьте второй медиатор слева от первого и проведите им вдоль нижнего края, чтобы разрезать клей.

Оставьте медиатор в левом нижнем краю, чтобы клей не склеился снова.

Повторно разогрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Поверните медиатор вокруг левого нижнего угла, чтобы отделить клей.

Вставьте третий медиатор выше предыдущего и проведите им вдоль левого края, чтобы разрезать клей.

Вставляйте медиатор только на глубину до 4 мм, чтобы не повредить тыльные камеры или вспышку.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Повторно разогрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвёртый медиатор в верхнем левом углу на ту же глубину и проведите им по верхнему краю и вокруг верхнего правого угла, чтобы разрезать клей.

Вставьте пятый медиатор прямо над вырезом для вспышки камеры.

Подведите медиатор под верхнюю часть задней крышки до тех пор, пока не почувствуете, что он зацепился за клей возле вспышки.

Вставляйте медиатор глубже в телефон, пока не почувствуете, что клей полностью отделился от задней крышки.

Не вставляйте медиатор глубже, чем до его середины, чтобы не повредить тыльные камеры.

Возьмите заднюю крышку за края и снимите её с телефона.

Если крышка всё ещё прилипает к раме, проведите кончиком медиатора по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите оставшиеся куски клея пинцетом или пальцами. При затруднениях применяйте тепло и изопропиловый спирт (90% и выше).

Если вы используете клей, вырезанный по размерам, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс‑разъём катушки беспроводной зарядки от материнской платы.

Чтобы вновь присоединить пресс‑разъёмы, аккуратно совместите разъём с его гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь вбивать разъём на место. Если возникают трудности, сориентируйте разъём заново и попробуйте ещё раз.

Отверткой Phillips удалите тринадцать винтов длиной 3.5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих динамик

Вставьте наконечник лопатки в выемку, расположенную на левой кромке сборки динамика.

Подденьте динамик, чтобы освободить его защёлки.

Используйте ноготь или плоский конец лопатки, чтобы поддеть катушку беспроводной зарядки и сборку динамика и отвести их от рамки.

Удалите катушку беспроводной зарядки и динамик из телефона.

При обратной сборке прижмите периферию динамика, чтобы защёлкнуть его на рамке перед повторной установкой винтов.

Вставьте плоский конец лопатки под пресс‑разъём кабеля батареи (расположен на материнской плате) и подденьте вверх, чтобы отсоединить его.

Вставьте наконечник лопатки под пресс‑разъём вторичного межсоединительного кабеля с маркировкой "MAIN" (расположен в правом нижнем углу материнской платы) и подденьте вверх, чтобы отсоединить его.

Повторите эту операцию для разъёма первичного межсоединительного кабеля.

Повторите эту операцию, чтобы отключить пресс‑разъёмы кабеля дисплея и 5G mmWave, расположенные по левой нижней кромке материнской платы.

Повторите эту операцию, чтобы отключить два межсоединительных кабеля на дочерней плате и разъём кабеля дисплея слева от дочерней платы.

Удалите два межсоединительных кабеля и кабель дисплея из телефона.

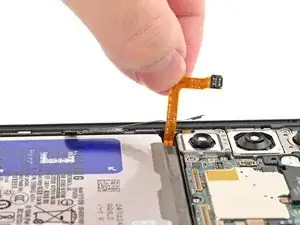

Осторожно согните антенну 5G mmWave и кабели батареи так, чтобы они были направлены строго вверх.

Будьте очень осторожны, чтобы не согнуть, не помять и не проколоть батарею в следующих шагах. Повреждённая батарея может протечь и загореться.

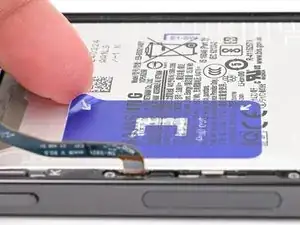

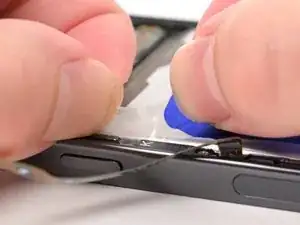

Отошлите клейкую ленту‑язычок аккумулятора в сторону левого края телефона.

Если вам сложно приподнять язычок, используйте медиатор или другой тонкий пластиковый инструмент под небольшим углом, чтобы оторвать уголок перед использованием пальцев. Никогда не используйте металлический инструмент и не давите на батарею.

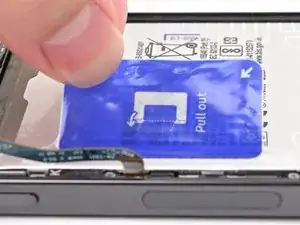

Отделите маленькие прозрачные язычки над и под синей частью тягового язычка от остальной части язычка.

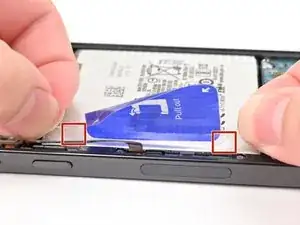

На вашем устройстве могут быть два дополнительных язычка на нижнем торце батареи. Они рассчитаны на разрыв в следующем шаге, но если вам трудно вынуть батарею, вы можете осторожно оторвать и эти язычки.

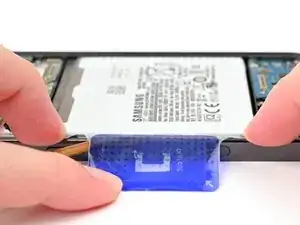

Отогните эти маленькие язычки от батареи, чтобы они не мешали.

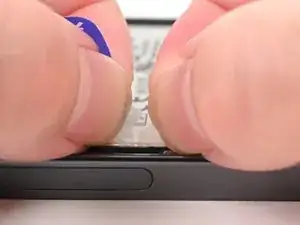

Если эти язычки не отделены, вы не сможете поднять батарею в следующем шаге. Их можно прикрепить скотчем к боковой части телефона или к экрану, чтобы они не мешали.

При вытягивании батареи её левый край поднимется, а правый край останется. Оставшуюся плёнку и батарею вы удалите на следующем шаге.

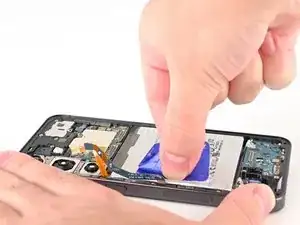

Прочно удерживайте телефон и захватите синий центральный тяговый язычок.

Тяните строго вверх, применяя плотную, равномерную силу, чтобы разорвать клей.

Если возникают трудности, нанесите 1–2 капли изопропилового спирта высокой концентрации (более 90%) на левый край батареи. Приподнимите левый край телефона и подождите одну минуту, чтобы спирт размягчил клей.

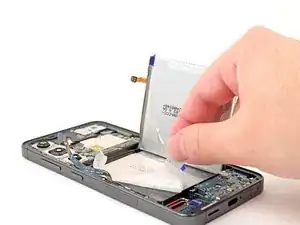

Поднимите батарею до перпендикулярного положения относительно телефона и опирайте/держите её на правой кромке рамки.

Используйте пальцы, чтобы содрать клейкую плёнку с рамки.

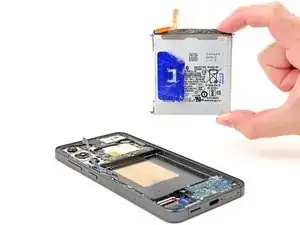

Удалите батарею и её плёнку.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой новой батареи, чтобы спирт полностью испарился.
