Замена USB‑C порта и дочерней платы Samsung Galaxy S24 Plus

Дайте аккумулятору телефона разрядиться ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы отключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резко и равномерно потяните за присоску вверх, чтобы создать зазор между крышкой и рамкой.

Если трудно создать зазор, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатором взад‑вперёд вдоль правого края, чтобы разорвать клей.

Оставьте медиатор вставленным возле нижнего правого угла, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего правого угла, чтобы разъединить клей.

Вставьте второй медиатор в нижнем правом углу.

Проведите открывающий медиатор к нижнему левому углу, чтобы разъединить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните медиатор вокруг нижнего левого угла, чтобы разъединить клей.

Вставьте третий медиатор в нижнем левом углу.

Проведите медиатор к верхнему левому углу, чтобы разъединить клей.

Оставьте медиатор возле верхнего левого угла, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы разъединить клей.

Вставьте четвёртый медиатор в верхнем левом углу.

Проведите медиатор к верхнему правому углу, чтобы разъединить клей.

Оставьте медиатор возле верхнего правого угла, чтобы клей не склеился снова.

Вокруг заднего микрофона, чуть выше вспышки, находится квадратный участок клея.

Совместите кончик медиатора со вспышкой.

Просуньте медиатор под верхнюю часть задней крышки до тех пор, пока не почувствуете зацепление за клей.

Продолжайте сдвигать медиатор в сторону нижней части телефона, одновременно слегка поднимая крышку, пока она полностью не освободится от клея.

Схватите и снимите заднюю крышку.

Если крышка плохо отходит, используйте медиатор, чтобы отделить участки клея, которые могли снова склеиться.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Сохранение водозащиты после ремонта будет зависеть от качества повторного нанесения клея на заднюю крышку; тем не менее, устройство потеряет свой класс защиты IP (Ingress Protection).

Удалите весь клей с задней крышки и корпуса телефона с помощью пинцета или пальцев. При затруднениях используйте тепло или изопропиловый спирт (90% или более) и фильтр для кофе или безворсовую ткань.

Если вы используете самоклеящиеся шаблоны, следуйте этому руководству.

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём катушки беспроводной зарядки press connector от материнской платы.

На плате рядом с каждым пресс‑разъёмом напечатана стрелка, указывающая рекомендуемое место для поддевания.

Для повторного подключения пресс‑разъёмов аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока разъём не защёлкнется. Не пытайтесь втиснуть разъём силой. Если возникают трудности, переставьте разъём и попробуйте снова.

Используйте крестовую отвёртку, чтобы выкрутить тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов фиксируют катушку беспроводной зарядки

Семь винтов фиксируют динамик

Вставьте кончик лопатки в вырез в верхнем левом углу динамика, отмеченный стрелкой.

Подденьте, чтобы отщёлкнуть динамик от рамы.

Поднимите динамик пальцами, отставив его от рамы.

Снимите катушку беспроводной зарядки и динамик с рамы.

При сборке нажмите по краям динамика, чтобы защёлкнуть его на раме перед вставкой винтов.

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём батареи.

Используйте лопатку, чтобы приподнять и отсоединить оба пресс‑разъёма соединительных кабелей на дочерней плате.

Используйте лопатку, чтобы приподнять и отсоединить оба пресс‑разъёма соединительных кабелей от материнской платы.

Возьмитесь и извлеките соединительные кабели из телефона.

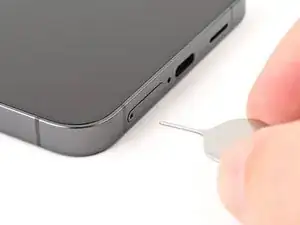

Вставьте инструмент для извлечения SIM‑лотка, насадку или распрямлённую скрепку в отверстие лотка SIM на нижнем торце телефона.

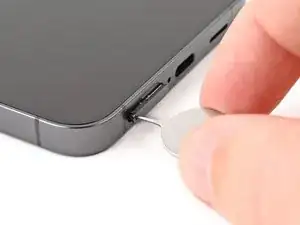

Нажмите инструментом в отверстие лотка SIM, чтобы извлечь лоток SIM.

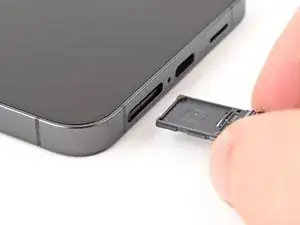

Снимите лоток SIM.

Если вы случайно вставили инструмент в отверстие микрофона, не переживайте — вы, скорее всего, не повредили микрофон.

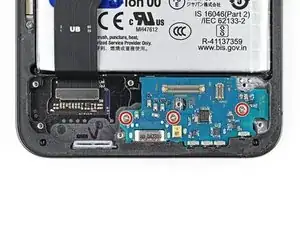

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3,5 мм, фиксирующие дочернюю плату.

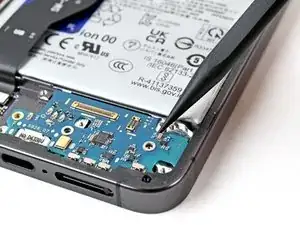

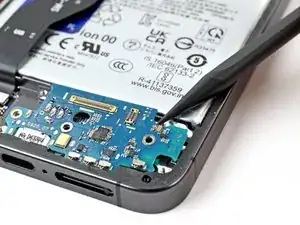

Используйте кончик лопатки, чтобы приподнять верхний правый угол дочерней платы.

Не поддёргивайте батарею. Расположите лопатку под углом так, чтобы вы поддевали рамку, а не батарею.

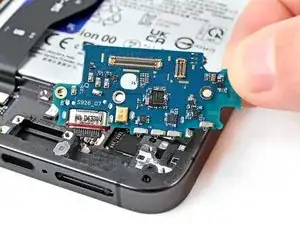

Снимите дочернюю плату.

При сборке вставьте порт USB‑C в его выемку под углом перед тем, как плотно прижать дочернюю плату к раме.
